ライブラリーの論理ライブラリーの数を選択する
注: ここに記載の手順を完了する前に、 29 ページの『論理ライブラリーの数を決定する』の説明を確認し
てください。
1 台のみのドライブを搭載した 2U または 4U ライブラリーの場合、またはライブラリーをパーティショ
ン化しない場合、次のセクション、『パス・フェイルオーバー機能用アクティベーション・キーを入力す
る』に進みます。
1 つのカートリッジ・マガジンを 2 つの論理ライブラリーに割り当てることはできません。 複数ドライブ
のライブラリーをパーティション化する場合、それぞれのマガジンをマガジンの境界にある論理ライブラリ
ーに割り当てる必要があります。 マガジン全体は 1 つの論理ライブラリーだけの一部でなければなりませ
ん。
注: 2 台のドライブを搭載した 2U ライブラリーの場合、論理ライブラリーを 2 つ作成することができま
す。
4 つのハーフハイト・ドライブおよび 4 つの論理ライブラリーを収容し、完全搭載された 4U ライブラリ
ーでは、次のようなリソース割り当てになります。
v 論理ライブラリー 1 はドライブ 1 および左下のカートリッジ・マガジンを収容する。
v 論理ライブラリー 2 はドライブ 2 および左上のカートリッジ・マガジンを収容する。
v 論理ライブラリー 3 はドライブ 3 および右下のカートリッジ・マガジンを収容する。
v 論理ライブラリー 4 はドライブ 4 および右上のカートリッジ・マガジンを収容する。
I/O ステーションおよびクリーニング・カートリッジ用に予約されたスロット (ある場合) は、すべての論
理ライブラリー間で共用されます。
1. 左側のナビゲーション・ペインで「Configure Library (ライブラリーの構成)」 > 「Logical
Libraries (論理ライブラリー)」をクリックします。
2. ライブラリーに作成したい論理ライブラリーの数を選択します。
3. 「Submit (実行依頼)」をクリックして論理ライブラリーを作成します。
パス・フェイルオーバー機能用アクティベーション・キーを入力する
詳細については、ライブラリー資料に含まれる「Dell PowerVault TL4000 Failover Configuration Guide」を
参照してください。
1. 左側のナビゲーション・ペインで「Configure Library (ライブラリーの構成)」 > 「Path Failover
(パス・フェイルオーバー)」をクリックします。
a77ug098

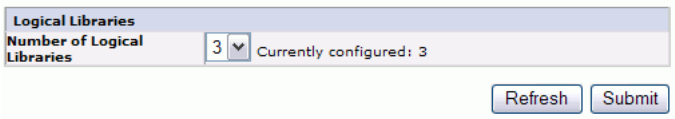

図 44. 4U ライブラリーの「Configure Library: Logical Libraries (ライブラリーの構成: 論理ライブラリー)」ページ
