丸い穴および正方形の穴による取り
付けの場合の 2 EIA 単位
▌3▐ EIA 単位内部での広いギャップ
▌2▐ ▌4▐ EIA 単位の間の狭いギャップ
3. ご使用のラック・タイプ (丸い穴または正方形の穴) に合ったねじと、#2 プラス・ドライバーを使用し
て、シェルフを構成する各レールのフランジが互いに向かい合っていることを確認しながら、選択した
ラック内の位置で、ラックの両側にレールを 1 本ずつ固定します。 各レールの前部、後部の両方をラ
ックに固定します。 各レールの幅の狭い方の端が、ラックの背面に向きます。 これらのレールは、さ
まざまな奥行のラックに合うように延長できます。 各レールには 2U のラック・スペースが必要です
(図 27 の ▌1▐ を参照)。
a77ug133
1
3
4
2
1 2

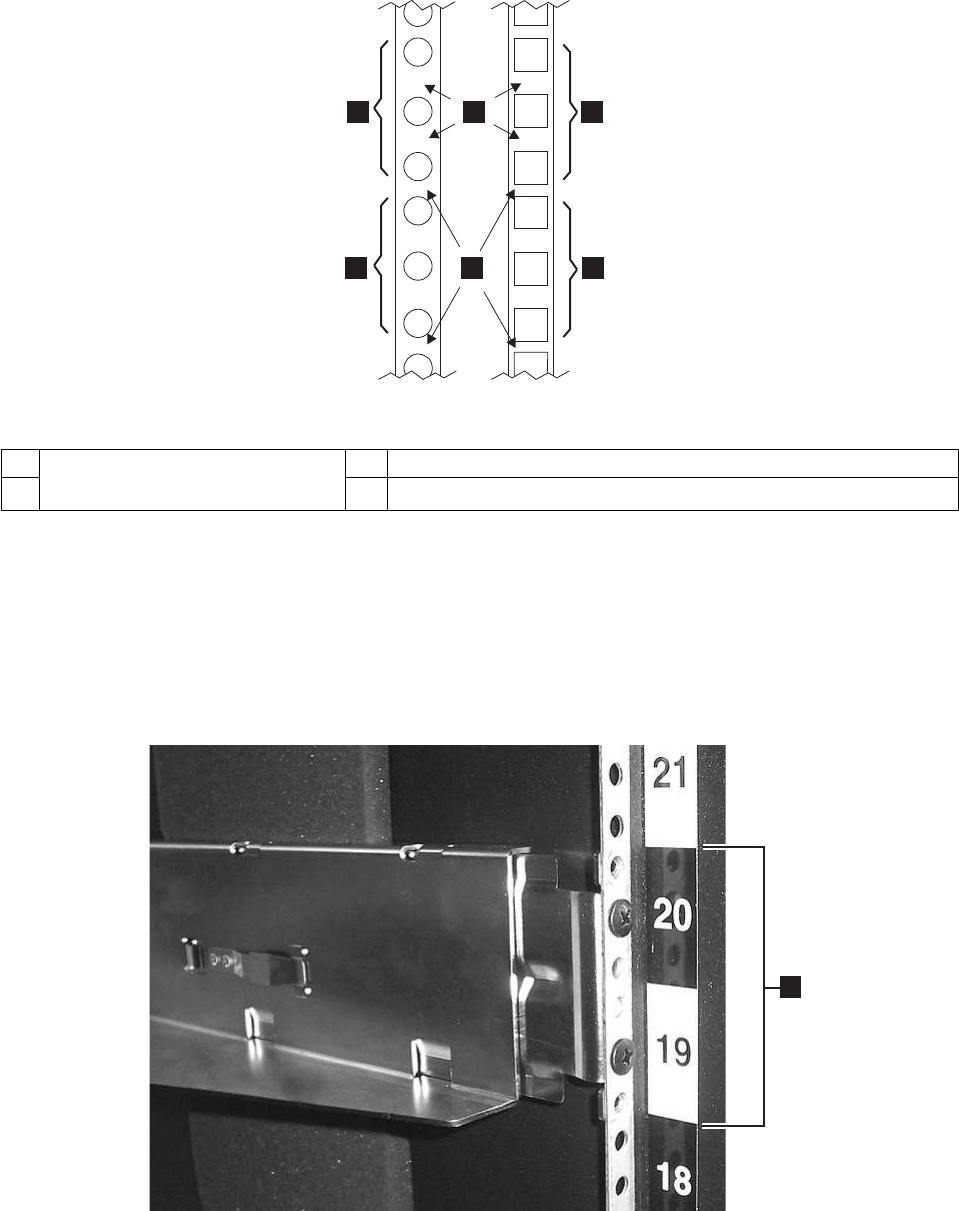

図 26. 丸い穴および正方形の穴で取り付ける場合の EIA 単位の例
1
a77ug009
図 27. ラック後部に配置されたレールの幅の狭い部分を示したラック・キット A の背面図
