9. 図 36 に示されているように、4U ライブラリー用の丸形または正方形のラック穴カバーを取り付けま
す。各サイドごとに 6 個 (合計 12 個) のカバーがあります。
サーバーへのライブラリーの取り付け
2U ライブラリーおよび 4U ライブラリーは次のインターフェースを使用してサーバーへ接続できます。
v SCSI (LVD Ultra 160)
v ファイバー・チャネル
v シリアル接続 SCSI (SAS)
ホスト・インターフェース・ケーブルの接続
ホスト・インターフェース・ケーブルをライブラリーに接続するには、以下の手順を実行します。
1. 関連したサーバーをシャットダウンして電源をオフにすることをお勧めします。 すべての接続デバイ
スの電源をオフにします。 サーバーおよび接続されたすべての付属品から電源ケーブルを取り外しま
す。
重要: ホスト・インターフェース・ケーブルを接続する前に、こうした未承認のデバイスから電源コー
ドを取り外しておかないと、ライブラリーが損傷する可能性があります。
2. SCSI ライブラリーの場合、ホスト・インターフェース・ケーブルの一方の端をライブラリー背面パネ
ルのコネクターの 1 つに接続します ( 57 ページの図 37 の ▌1▐ を参照)。ファイバー・チャネル・ラ
イブラリーの場合、ホスト・インターフェース・ケーブルの一方の端をライブラリー背面パネルのコネ
クターに接続します ( 57 ページの図 38 の ▌4▐ を参照)。シリアル接続 SCSI (SAS) 接続ライブラリ
ーの場合、SAS ケーブルのホスト側の端を SAS HBA に接続します ( 57 ページの図 39 の ▌2▐ を参
照)。 フルハイト・ドライブにはデュアル SAS コネクターがあります。 ハーフハイト・ドライブには
a77ug265
1

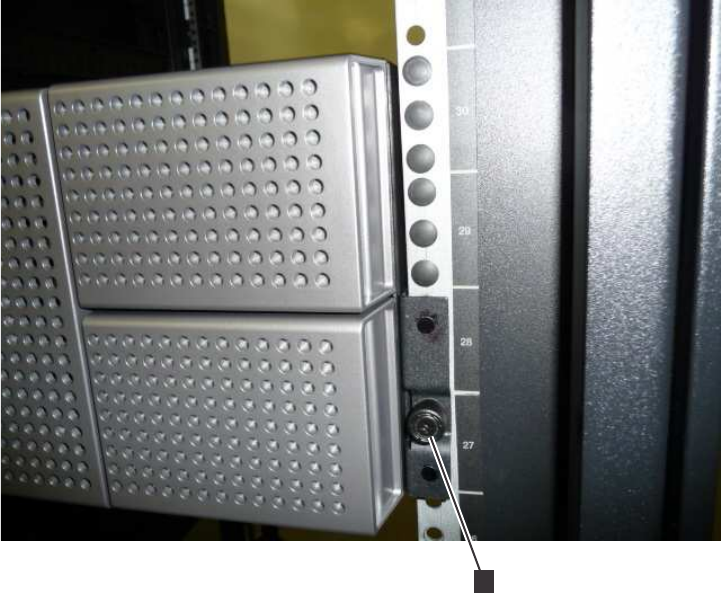

図 36. 4U ライブラリーをラックに固定する
