Optional IO card (Ekstra IO-kort)
Ta ut IO-kortet (ekstrautstyr)
Om denne oppgaven
MERK: Det kan hende at du ser ett av disse kortene for HDMI/DisplayPort/VGA/Type-C, basert på tilleggskomponenten
som det kan hende at du har bestilt med systemet.
Trinn
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut Deksel på side 21.
3. Åpne PSU hinge (PSU-hengsel) på side 23 .

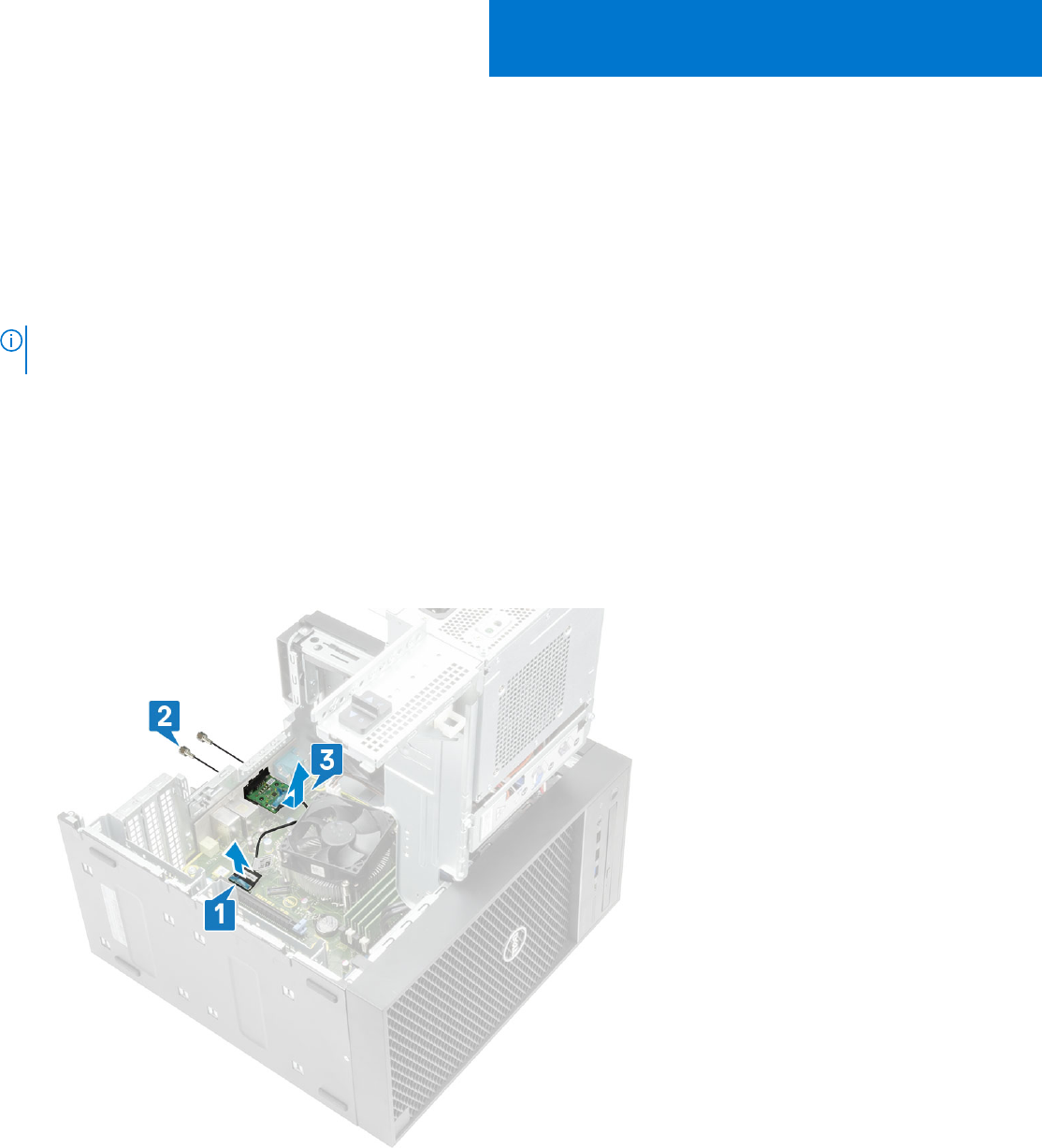

4. Slik tar du ut I/O-kortet (ekstrautstyr):
a. Koble I/O-kortkabelen fra kontakten på hovedkortet [1].
b. Fjern de to (M3x3)-skruene som fester IO-kortet til systemet [2].
c. Ta ut I/O-kortet fra systemet [3].
Sette inn I/O-kortet (ekstrautstyr)
Trinn
1. For å ta ut metallbraketten som vist nedenfor, setter du en flat skrutrekker inn i hullet på braketten [1], skyver braketten for
å løsne den [2], og deretter løfter du braketten fra systemet.
A
Optional IO card (Ekstra IO-kort) 85
