NIC インジケータコード

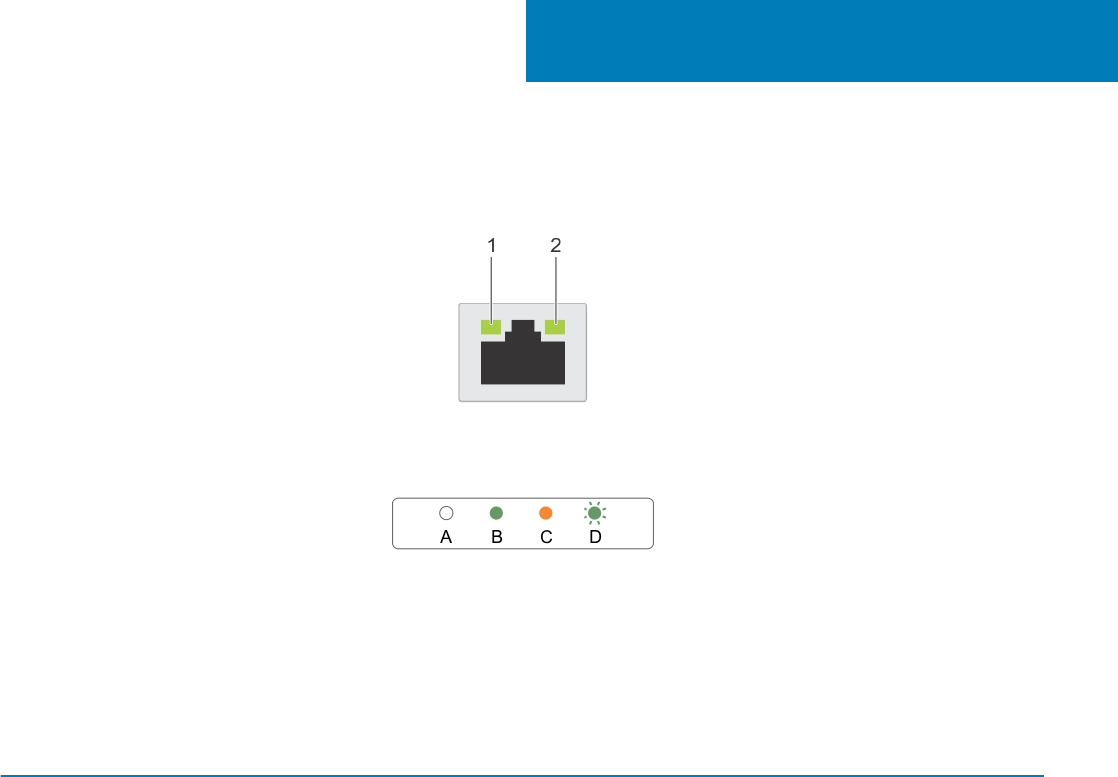

図 48. NIC インジケータ
1. リンクインジケータ
2. アクティビティインジケータ
表
24. NIC インジケータ
表記規則 インジケータ インジケータコード
A リンクおよびアクティビティインジケータが消灯 NIC がネットワークに接続されていません。
B リンクインジケータが緑色 NIC は、最大ポート速度（1 Gbps または 10 Gbps）
で有効なネットワークに接続されています。
C リンクインジケータが橙色 NIC は、最大ポート速度未満で有効なネットワーク
に接続されています。
D アクティビティインジケータが緑色に点滅 ネットワークデータの送信中または受信中です。
10
NIC インジケータコード 117
