Conectorii plăcii de sistem

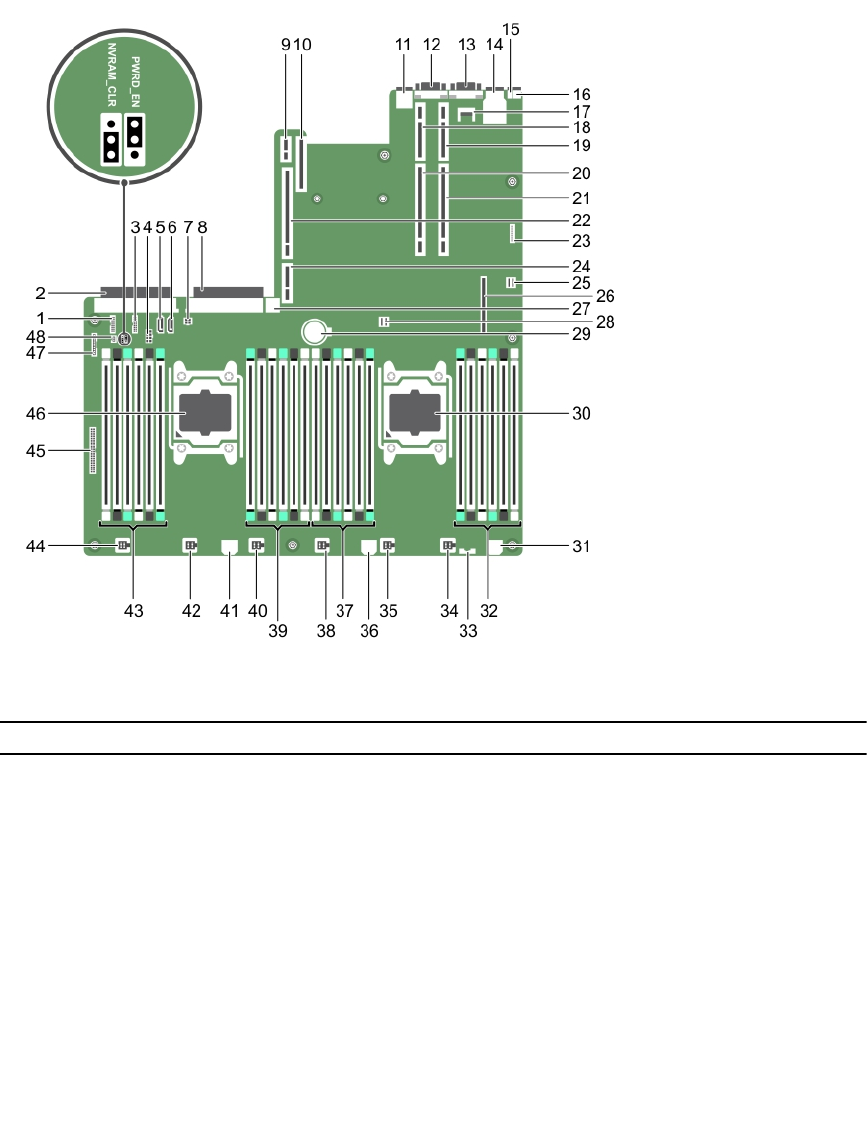

Figura 47.
Element Conector Descriere
1 J_BP_SIG1 Conector de semnal pe placă 1
2 J_PS_2 Conector PSU 2
3 J_BP_SIG0 Conector de semnal pe placă 0
4 J_BP0 Conector de alimentare pe placă 0
5 J_SATA_CD Conector SATA pentru unitatea optică
6 J_SATA_TBU Conector SATA pentru unitatea copiei de
rezervă pe bandă
7 J_TBU Conector de alimentare pentru unitatea
copiei de rezervă pe bandă
8 J_PS_1 Conector PSU 1
9 J_IDSDM Conector modul SD dual intern
