A „Vigyázat!” jelzésekről

Dell Precision Workstation T3610/T5610/T7610

Az üzembe helyezésre és a funkciókra vonatkozó információk

A „Vigyázat!” jelzésekről

VIGYÁZAT: A VIGYÁZAT! jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére

hívja fel a figyelmet.

T3610/T5610 — Elöl- és hátulnézet

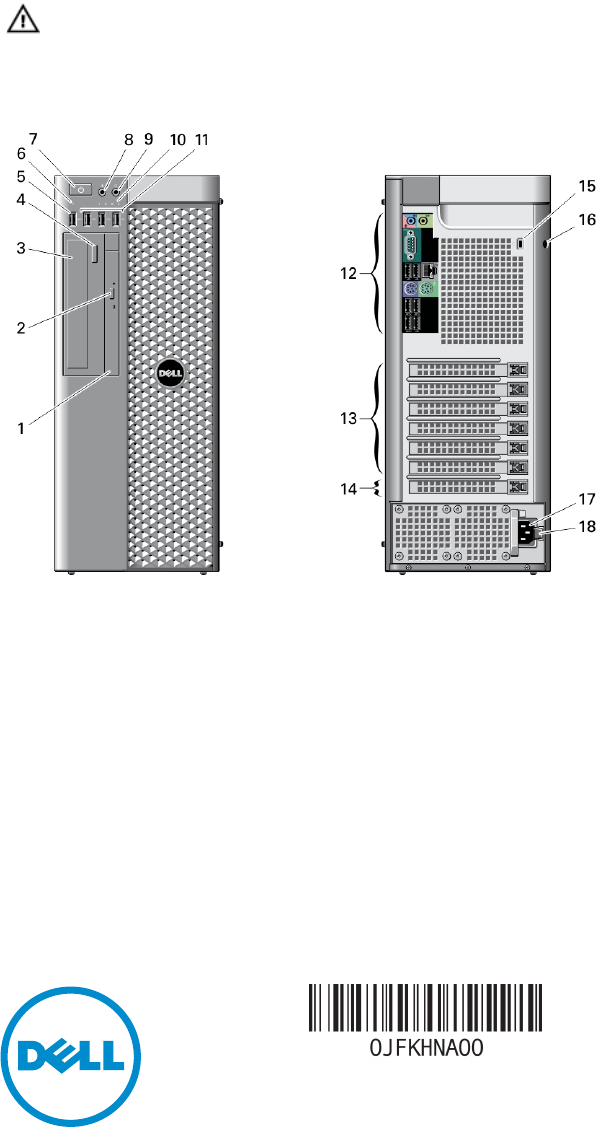

1. ábra. A T3610/T5610 elöl- és hátulnézete

1. optikai meghajtó

2. optikai meghajtó kiadógombja

3. optikai meghajtó (opcionális)

4. optikai meghajtó kiadógombja (opcionális)

5. USB 3.0 csatlakozó

6. meghajtó működésjelző fény

7. bekapcsológomb, tápfeszültség jelzőfénye

8. mikrofon csatlakozója

9. fülhallgató csatlakozója

10. diagnosztikai jelzőfények (4 db)

11. USB 2.0 csatlakozó (3 db)

12. hátlap

13. aktív bővítőkártya-foglalatok (6 db)

14. üres rekesz

15. biztonsági kábel nyílása

16. lakattartó gyűrű

17. tápcsatlakozó

18. tápegység (PSU) kioldóretesze

Szabályozó modell: D01T, D02X

Szabályozó típus: D01T004, D01T003, D02X002

2013- 05

Summary of content (6 pages)

PAGE 1
Dell Precision Workstation T3610/T5610/T7610 Az üzembe helyezésre és a funkciókra vonatkozó információk A „Vigyázat!” jelzésekről VIGYÁZAT: A VIGYÁZAT! jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet. T3610/T5610 — Elöl- és hátulnézet 1. ábra. A T3610/T5610 elöl- és hátulnézete 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. optikai meghajtó optikai meghajtó kiadógombja optikai meghajtó (opcionális) optikai meghajtó kiadógombja (opcionális) USB 3.
PAGE 2
T3610/T5610 — Hátulnézet 2. ábra. A T3610/T5610 hátulnézete 1. 2. 3. 4. 5. 6. 7. vonalkimenet csatlakozója hálózati kapcsolat integritását jelző fény hálózati adapter csatlakozója hálózat üzemjelzője PS/2 egér csatlakozója USB 3.0 csatlakozó USB 2.0 csatlakozó 8. 9. 10. 11. 12. vonalbemenet/mikrofoncsatlakozó soros csatlakozó USB 2.0 csatlakozók (2 db) PS/2 billentyűzetcsatlakozó USB 3.0 csatlakozók (2 db) T7610 — Elöl- és hátulnézet 3. ábra. A T7610 elöl- és hátulnézete 1.
PAGE 3
. 4. 5. 6. 7. 8. 9. 10. 11. 12. optikai meghajtó optikai meghajtó kiadógombja USB 2.0 csatlakozó (3 db) merevlemez-meghajtó üzemjelzője mikrofon csatlakozója fülhallgató csatlakozója diagnosztikai jelzőfények (4 db) optikai meghajtó (opcionális) optikai meghajtó kiadógombja (opcionális) merevlemez-meghajtó fedelének kioldóretesze 13. 14. 15. 16. 17. 18. 19. 20.
PAGE 4
5. ábra. Hálózati csatlakozás 2. Csatlakoztassa az USB-egeret vagy -billentyűzetet (opcionális). 6. ábra. A billentyűzet és az egér csatlakoztatása 3. Csatlakoztassa a monitorkábelt (opcionális). 7. ábra. A monitor csatlakoztatása 4. Csatlakoztassa a tápkábel(eke)t. 8. ábra. A tápfeszültség csatlakoztatása 5. Nyomja meg a monitor (opcionális) és a számítógép bekapcsológombját. 9. ábra.
PAGE 5
Műszaki adatok MEGJEGYZÉS: A kínált opciók régiónként eltérőek lehetnek. A következő műszaki adatok csupán a törvény értelmében a számítógéphez kötelezően mellékelt adatok. Ha többet szeretne megtudni a számítógép konfigurációjáról, kattintson a Start → Súgó és támogatás menüpontra, és válassza a számítógép adatainak megtekintését.
PAGE 6
Fizikai Szélesség 216,00 mm (8,51 hüvelyk) Mélység 525,00 mm (20,67 hüvelyk) Súly (minimum) 16,70 kg (36,80 font) Környezeti Működési hőmérséklet 10 °C és 35 °C között (50 °F és 95 °F között) Information para NOM (únicamente para México) A dokumentumban ismertetett eszközhöz a következő információkat a hivatalos mexikói szabványnak (NOM) megfelelően adtuk meg.
