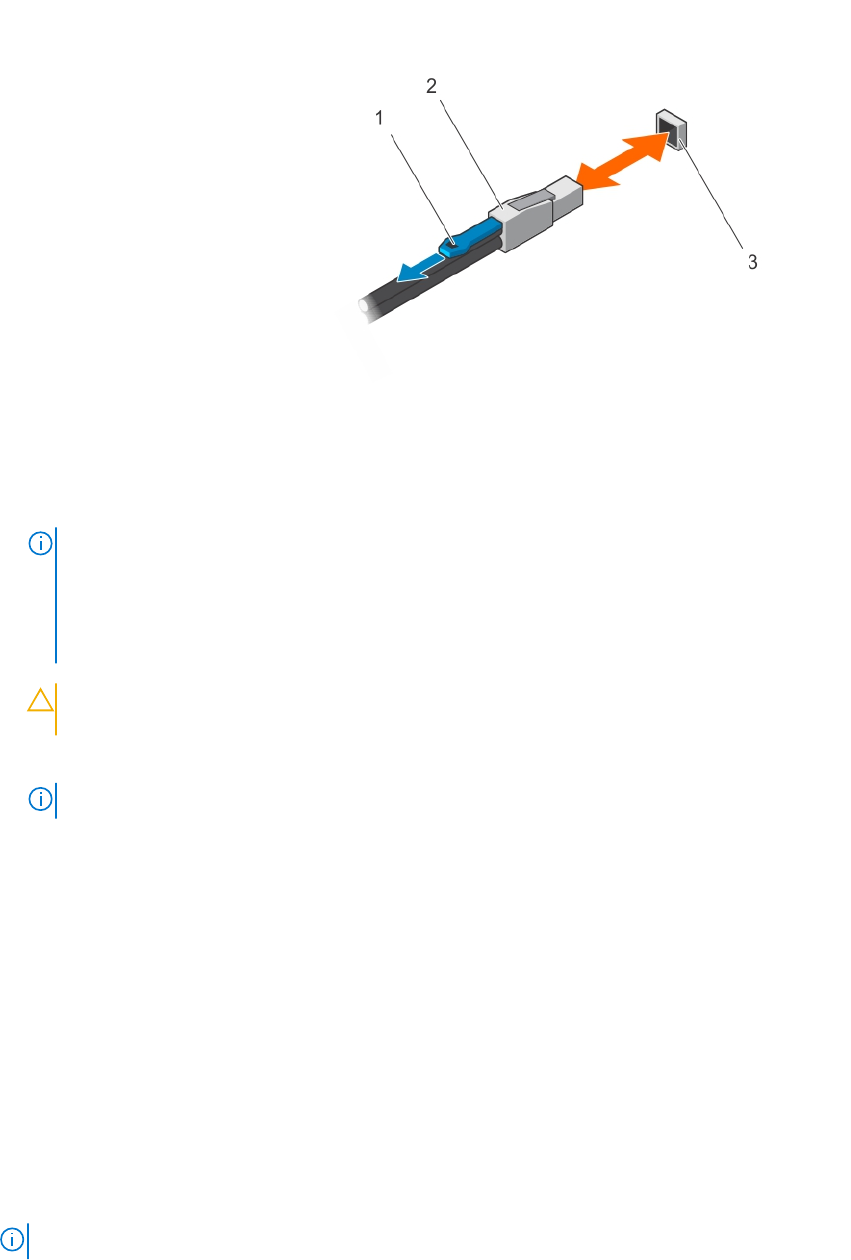

図 1. SAS ケーブルの接続

a. プルタブ

b. SAS ケーブル

c. SAS ポート

メモ:

● コントローラーが正しく取り付けられていることを確認するには、https://www.dell.com/storagecontrollermanuals にあ

る RAID コントローラーのマニュアルを参照してください。

● シングルポート構成、冗長構成、マルチチェーン構成の詳細に関しては、エンクロージャのケーブル配線を参照してく

ださい。

注意: エンクロージャを電源の問題から守るには、UPS、ラインコンディショナー、またはサージプロテクターなどで保

護された PSU に AC 電源ケーブルを接続します。可能であれば、異なる回路に 2 台の PSU を接続してください。

3. PSU を電源に接続します。

メモ: PSU を接続する前に、両方の PSU の電源スイッチがオフになっていることを確認します。

4. PSU または冷却ファンモジュールの電源を入れます。

5. ホストシステムの電源を入れます。

6. ストレージエンクロージャの前面および背面パネルにある LED インジケーターを確認します。LED インジケーターの詳細に

ついては、https://www.dell.com/support にある『Dell Storage MD1400

エンクロージャ

ハードウェア

オーナーズ

マニュアル

』

を参照してください。

エンクロージャのケーブル配線

ストレージエンクロージャは、3 つの異なる構成で単一のホストシステムと追加のストレージエンクロージャにケーブル配線す

ることができます。

● シングルポート構成

● 冗長構成

● マルチチェーン構成

メモ: MD1400 および M1420 エンクロージャでは、クラスタリングはサポートされていません。
