DellTM Universal Dock D6000 Brugervejledning
BEMÆ RK: Et BEMÆRKindikerer vigtig information, som hjælper dig med at bruge computeren bedre. FORSIGTIG: Et FORSIGTIG indikerer risiko for skade påhardwaren eller tab af data, hvis instruktionerne ikke følges. ADVARSEL: Et ADVARSEL indikerer risiko for skade af ejendelen, selvskade, eller død. © 2021 Dell Inc. Alle rettigheder forbeholdes. Informationen i dette dokument kan ændres uden notits heraf. Gengivelse af disse materialer, påalle mulige måder, uden skriftlig tilladelse fra Dell Inc.

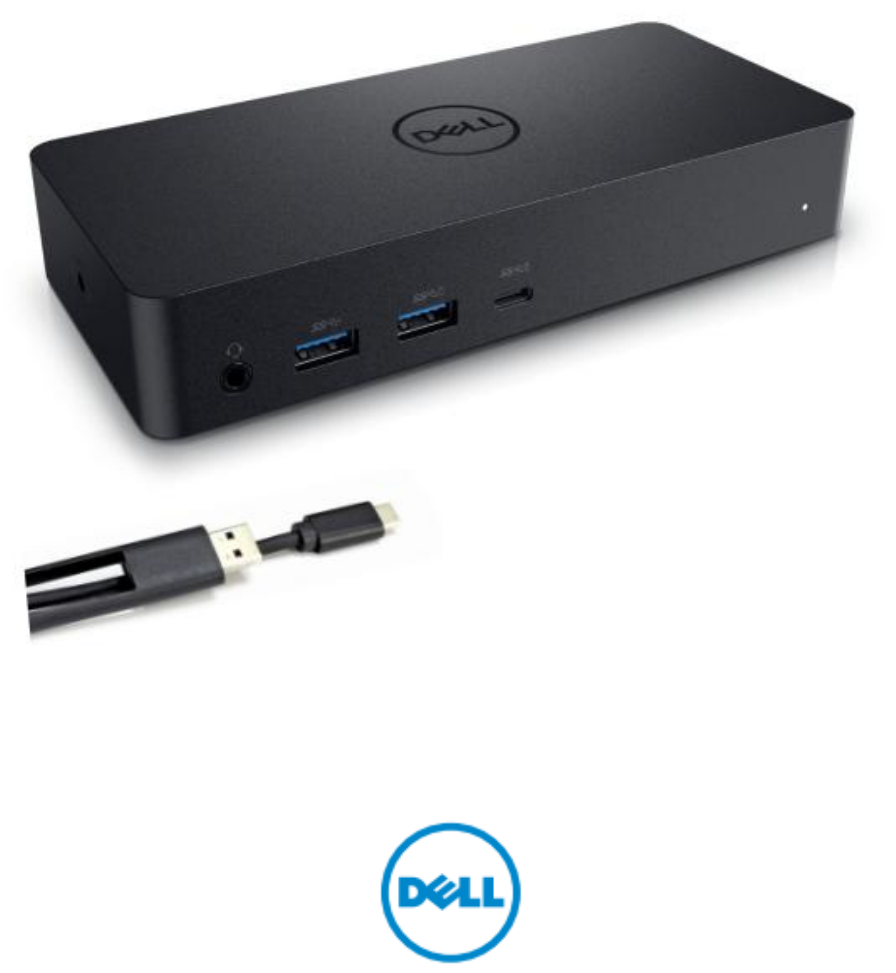

Pakkensindhold a. Dell Universal Dock (D6000) b.Strømadapter og ladekabel Specifikationer Upstream • USB 3.0 Type A (Via C-to-A omformer) • USB-C (Understøtter strøm tilførsel påop til 65W) Downstream • 3 x USB 3.0 Type A • 1 x USB 3.0 Type A (Foran, PowerShare) • 1 x USB-C (Foran, Kun data, og PowerShare) • 1 x HDMI • 2 x DisplayPort • Gigabit Ethernet • Combo Audio (Headphone/Mic) • Audio Linje ud Understøtter USB 3.1 Gen1.
Maksimale opløsning og opdateringsfrekvens understøttet for dit display: BEMÆRK: Maksimale Opløsning/Opdaterings Frekvens afhænger ogsåaf monitores EDID tabel USB-C platform brugere med driver installering Input (plug in) Output DP-1 DP-2 HDMI DP-1 DP-2 HDMI DP-1 DP-2 HDMI 4K@60Hz 4K@60Hz 4K@30Hz DP-1 DP-2 HDMI DP-1 DP-2 DP-1 4K@60Hz HDMI DP-2 5K@60Hz 4K@60Hz 4K@60Hz 4K@60Hz HDMI DP-1 4K@30Hz 4K@60Hz 4K@60Hz 4K@60Hz DP-2 4K@60Hz HDMI 4K@60Hz * Hvis uden DisplayLink driver vi
Produkt oversigt Set Forfra AudioCombo Set Bagfra Audiolineout Powerin 5
Anbefalede system krav Hardware DL-6xxx devices (4K UHD opløsninger) Minimums krav for Office, Productivity, Web Processor: Intel Core i3 2+GHz / Intel Core M / AMD Trinity eller bedre Hukommelse: 4GB Video kort: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM eller bedre, med drivere ugivet specifikt for Windows versionen. USB: USB 2.0 men USB 3.0 er anbefalet.
Windows 7/8/8.1/10 Opsætning 1. Start med at installere driverne først, før du tilslutter den til Docken. Det anbefales at downloade de seneste drivere nedenstående support sider: • www.dell.com/support/drivers • www.displaylink.com/downloads For netværk/IT administratorer, anvend venligst dette link for en erhvervs installations software pakke. (*Bruger registrering er påkrævet) http://www.displaylink.
3-1-a. USB-C platform/forbindelse 3-1-b. Forbind din Dock og ydre enhedertil din PC. 3-2-a. USB 3.0 Type A platform/forbindelse 3-2-b. Forbind din Dock og ydre enheder til din PC.
Features 9
DisplayLink Manager Menu Menu Option Beskrivelse DisplayLink Manager Ved klik pådette element vises den version af DisplayLink, der er installeret. Tjek for Opdateringer Tjek for Windows update. DisplayLink Enheder Tjek for tilsluttede DisplayLink enheder. Audio Opsætning Åbner Windows Audio konfigurations vinduet. Video Opsætning Åbner Windows Screen Resolution vinduet. Skærm Opløsning Viser en liste af tilgængelige opløsninger. Skærm Rotation Roterer skærmen med eller mod urets retning.
Tilpas til TV konfiguration 1. For at konfigurere Tilpasse til TV, vælg indstillingen fra DisplayLink GUI. Den følgende interface kommer frem: 2. Du vil ogsåse en rød kant påDisplayLink skærmen. Den røde kant viser størrelsen på den nye Windows desktop. Brug ”+” og ”-” påFit to TV GUI for at ændre påstørrelsen af den røde kant, indtil den passer påTV skærmen. BEMÆ RK: En finere konfiguration af størrelsen påkanten kan opnås ved at holde CTRL knappen nede, mens man klikker på ”+”og ”-”. 3.
FAQs til Dell Universal Dock - D6000 Troubleshooting Løsnings forslag Der er ingen video påmonitoren, Tjek video forbindelses kablerne. somer tilknyttet Docken. Sluk for strømmen, vent i 10 sekunder, genopret såforbindelsen. Videon påden tilknyttede monitorer Tjek video forbindelses kablerne. forvrænget eller beskadiget. Tjek video opløsningen under Control Panel Items\ Display\Change Display Setting.
Troubleshooting Løsnings forslag Adgang til internettet for første gang Download driveren fra en computer med internet adgang, og forsager en fejl besked. kopier driveren via USB, og kør opsætningen. Utilstrækkelige system resourcer er Dette kan opstånår man anvender extend mode med lave mængder Tilgængelige for at kunne gennemføre system resourcer. PC’en har ikke nok hukommelse til at starte et den ønskede handling. extended display. Luk alle programmer som ikke er i brug.
Troubleshooting Løsnings forslag Ingen forbindelse til monitoren forbundet til High Definition Multimedia Interface (HDMI), eller Displayport (DP) på docken. 1. 2. 3. 4. 5. Hvis din computer er forbundet til docken, er video output på computeren muligvis slået fra. Du kan slåvideo output til under Control PanelItems\Display\Change Display Setting. Tjek opløsnings indstillingerne pådin computer. Din monitor understøtter måske højere opløsninger end det som docken kan understøtte.
