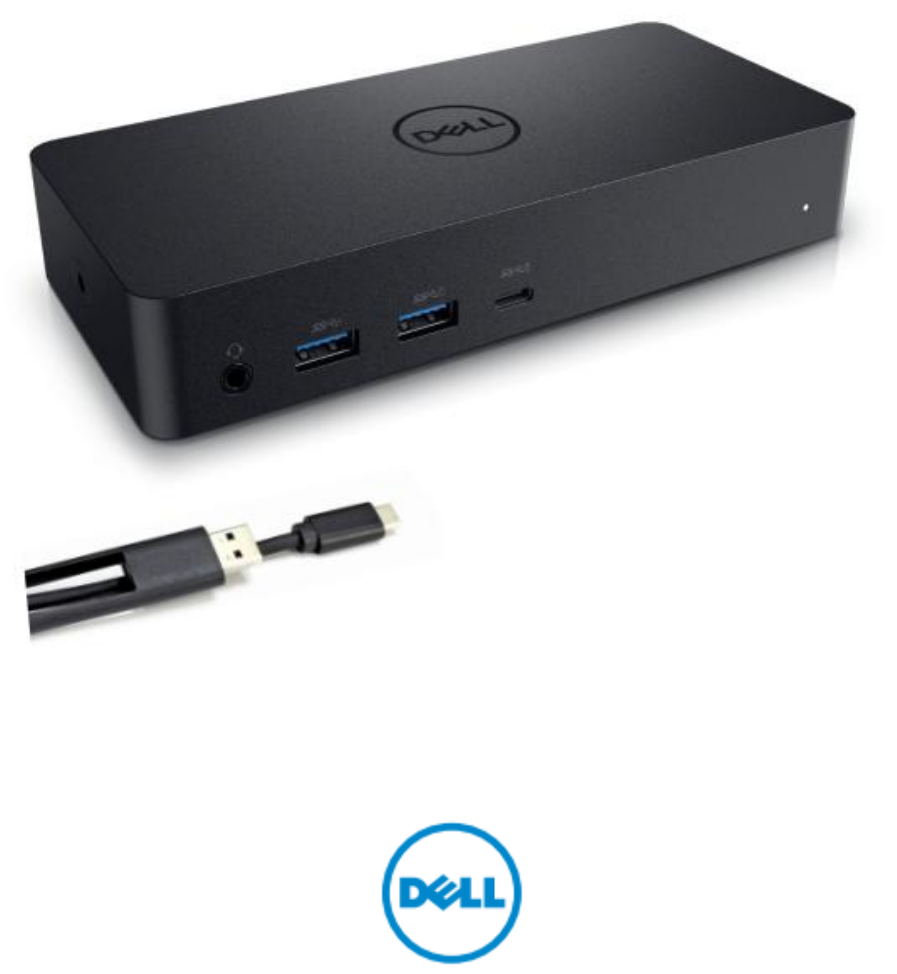

DellTM Universal Dock D6000 Guí a del usuario
NOTA: Una NOTA indica información importante que le ayuda a hacer un mejor uso de su computadora. PRECAUCIÓN: Una PRECAUCIÓN indica un posible daño al hardware o pérdida de datos si no se siguen las instrucciones. ADVERTENCIA: Una ADVERTENCIA indica un potencial de daño a la propiedad, lesiones personales o la muerte. © 2021 Dell Inc. Todos los derechos reservados. La informacióncontenida en este documento está sujeta a cambios sin previo aviso.
Contenidos del paquete a. Dell Universal Dock(D6000) b. Adaptador de corriente y cable de corriente Especificaciones Ascendente USB 3.0 Tipo A (Convertidor Ví a C-a-A) USB-C (Suministro de energí a de soporte hasta 65W) Descendente 3 x USB 3.0 Tipo A 1 x USB 3.0 Tipo A (frontal, PowerShare) 1 x USB-C (frontal, Sólo datos y PowerShare) 1 xHDMI 2 xDisplayPort GigabitEthernet Combo Audio (Auriculares / Micrófono) Salida de lí nea de audio Suporta USB 3.1 Gen1.
Resolución máxima y frecuencia de actualización compatibles con su pantalla: Nota: La resolución máxima/frecuencia de actualización también dependerá de la tabla EDID de monitores Usuarios de la plataforma USB-C con la instalación del controlador Entradas (enchufe) Salida DP-1 DP-2 HDMI DP-1 DP-2 HDMI DP-1 DP-2 HDMI 4K@60Hz 4K@60Hz 4K@30Hz DP-1 DP-2 HDMI DP-1 DP-2 DP-1 4K@60Hz HDMI DP-2 5K@60Hz 4K@60Hz 4K@60Hz HDMI DP-1 4K@30Hz 4K@60Hz 4K@60Hz 4K@60Hz 4K@60Hz DP-2 4K@60Hz HDMI
Descripción del producto Vista frontal Audio Combo Vista trasera Línea de salida de audio Entrada 5
Requisitos recomendados del sistema Hardware Dispositivos DL-6xxx (resoluciones UHD de 4K) Requisitos Mínimos para O ‰ ce, Productividad, Web Procesador: Intel Core i3 2 + GHz /Intel Core M/AMD Trinity o superior Memoria: 4 GB Tarjeta de ví deo: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM o superior, con controladores lanzados especí ficamente para la versión de Windows. USB: USB 2.0 pero USB 3.
Configuración Windows 7/8/8.1/10 1. Comience a instalar los controladores primero antes de conectar el Dock a su computadora. Se recomienda descargar los controladores más recientes desde el sitio web de soporte siguiente: • www.dell.com/support/drivers • www.displaylink.com/downloads Para administradores de redes /TI, visite este enlace para obtener un paquete de software de instalación corporativa. (* Se requiere registro de usuario) http://www.displaylink.
3-1-a. Plataforma/conexión USB-C 3-1-b. Conecte su base y periféricos a su PC. 3-2-a. Tipo A plataforma/conexión USB 3.0 3-2-b. Conecte su base y periféricos a su PC.
Caracteristicas 9
Menú del administrador de DisplayLink Opción de menú Descripción Administrador de DisplayLink Al hacer clic en este elemento se mostrarála versión de DisplayLinkSoftware instalado. Buscar actualizaciones Comprobación de la actualización de Windows. Dispositivos DisplayLink Comprobación de los dispositivos DisplayLink conectados. Configuración de audio Abre la ventana Configuración de audio de Windows. Configuración de video Abre la ventana Resolución de pantalla de Windows.
Ajustar a la configuración de TV 1. Para configurar Ajustar a TV, elija la opción de la GUI de DisplayLink. Aparecerála siguiente interfaz: 2. También veráun borde rojo en la pantalla DisplayLink. El borde rojo muestra el tamaño del nuevo escritorio de Windows. Utilice los controles "+" y "-" en el ajuste a la interfaz gráfica de TV para cambiar el tamaño del borde rojo hasta que encaje en la pantalla del televisor..
Preguntas frecuentes de Dell Universal Dock - D6000 Solución de problemas Soluciones sugeridas No hay ningún ví deo en el monitor Compruebe los cables de conexión de vídeo. conectado a la base. Desconecte la alimentación, espere 10 segundos y vuelva a conectarlo. El video en el monitor adjunto está distorsionado o estádañado. Compruebe los cables de conexión de vídeo. Compruebe la resolución de ví deo en la configuración de pantalla Items\Pantalla\Cambio del panel de control.
Solución de problemas Soluciones sugeridas Primera vez que el acceso a Internet Descargue el controlador desde un ordenador conectado a Internet y causa mensaje de error copie el controlador a través de la unidad flash USB y ejecute la instalación. Existen recursos de sistema Esto puede ocurrir al entrar en el modo de extensión con recursos insatisfactorios para completar el del sistema bajos. El PC no tiene suficiente memoria para iniciar servicio solicitado. una pantalla extendida.
Solución de problemas No hay ví deo en los monitores conectados a la interfaz multimedia de alta definición (HDMI) o al puerto DisplayPort (DP) de la base. Soluciones sugeridas 1. Si su monitor estáconectado a la base, la salida de ví deo en su computadora puede estar deshabilitada. Puede habilitar la salida de ví deo en configuración de pantalla Items\ Pantalla\configuración del panel de control. 2. Compruebe la configuración de resolución en su computadora.
