Setup Guide

98
|
Instalación y arranque

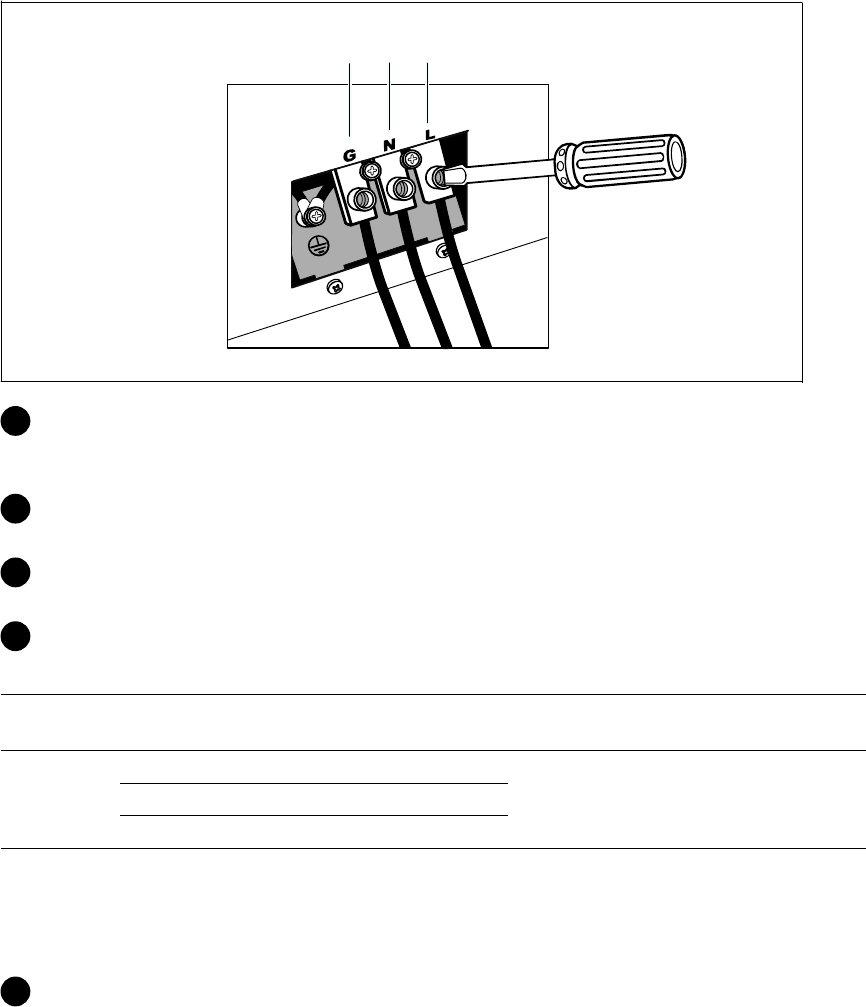

Instalación de los cables a tierra y de salida
Posición del terminal
1
2
3
3 Haga un orificio en la cubierta del bloque de terminales para el conducto de salida utilizando una
perforadora Greenlee
®
o un dispositivo similar. El orificio se adapta a un conducto de 3/4” o 1”
IMC.
4 Tire del cable de salida mediante el conducto, dejando aproximadamente 2 pies (0,5 m) de cable
expuesto. Sujete una conexión de metal flexible al extremo del conducto.
5 Introduzca el conducto a través del cableado de entrada de acceso y conecte el conducto adecuado
para el panel. Desmonte 0,5” (1,5 cm) de aislante del extremo de cada cable entrante.
6 Conecte los cables a tierra y de salida al bloque del terminal de acuerdo con la Tabla 5.
Tabla 5. Especificaciones de cableado del UPS
Función del
cableado
Posición de
terminal
Función del cable del UPS
Clasificación de tamaño
del cable terminal*
Torque de apriete
Entrada
1 Puesta a tierra de la salida
5,26–16 mm
2
(10–6 AWG)
2,49 Nm (22 lb in)
2 En L2/Neutral
3 L1 pulg
* Use un mínimo:
S 10 AWG para mínimo cable a tierra del equipo 75_C cable de cobre
S 8 AWG para mínimo línea de entrada y cables neutrales, 75_C cable de cobre
7 Vuelva a colocar la cubierta del bloque terminal.
