Installation et Démarrage
|
Identification de l'Onduleur
Cette section montre un panneau avant et arrière de l'Onduleur Baie En Ligne Dell.
Bouton Marche/Arrêt
Panneau LCD
Bouton de Défilement
(vers le bas ou vers l'avant)
Bouton de Sélection
Bouton de Défilement
(vers le haut ou vers l'arrière)

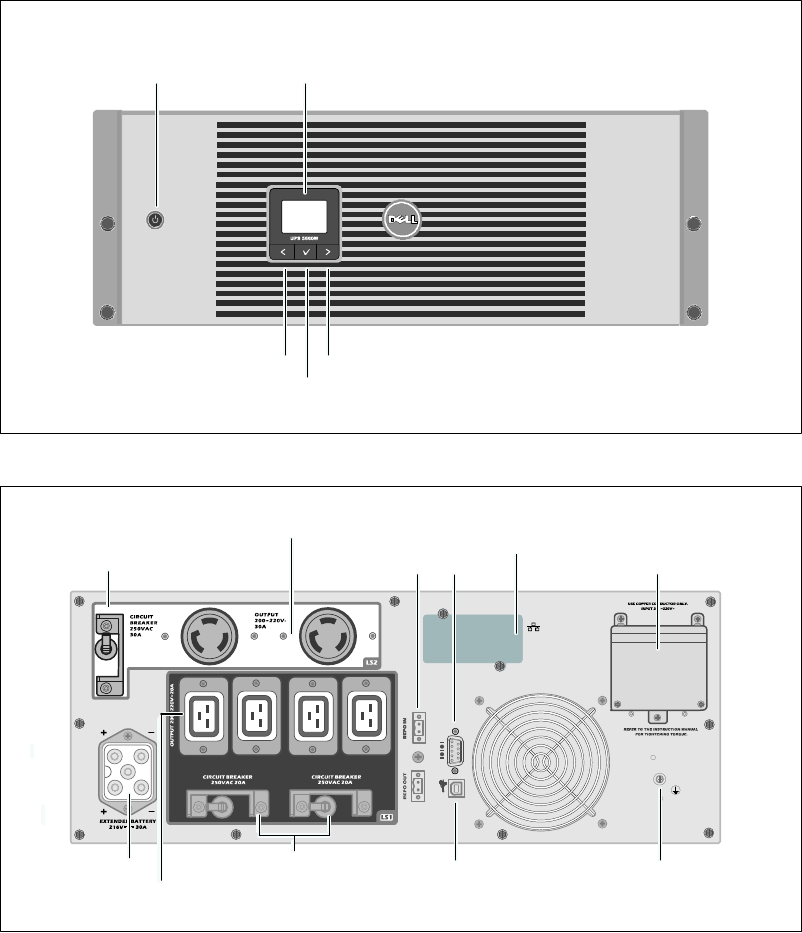

Figure 5. Panneau Avant de l'Onduleur Baie En Ligne Dell
Baie de
Communication
de l'Onduleur
Bornier
d'Entrée
Port USB
Quatre Prises CEI 320-C19
(Segment de Charge 1)
Ports
REPO
Port
RS-232
Deux Prises NEMA L6-30R
(Segment de Charge 2)
Connecteur
de l'EBM
Disjoncteur de Sortie
Vis de mise
à la terre
Deux coupe-circuits de sortie
Figure 6. Panneau Arrière 208V, 5600W
