Installation et Démarrage
Installation des Câbles d'Entrée et de Terre

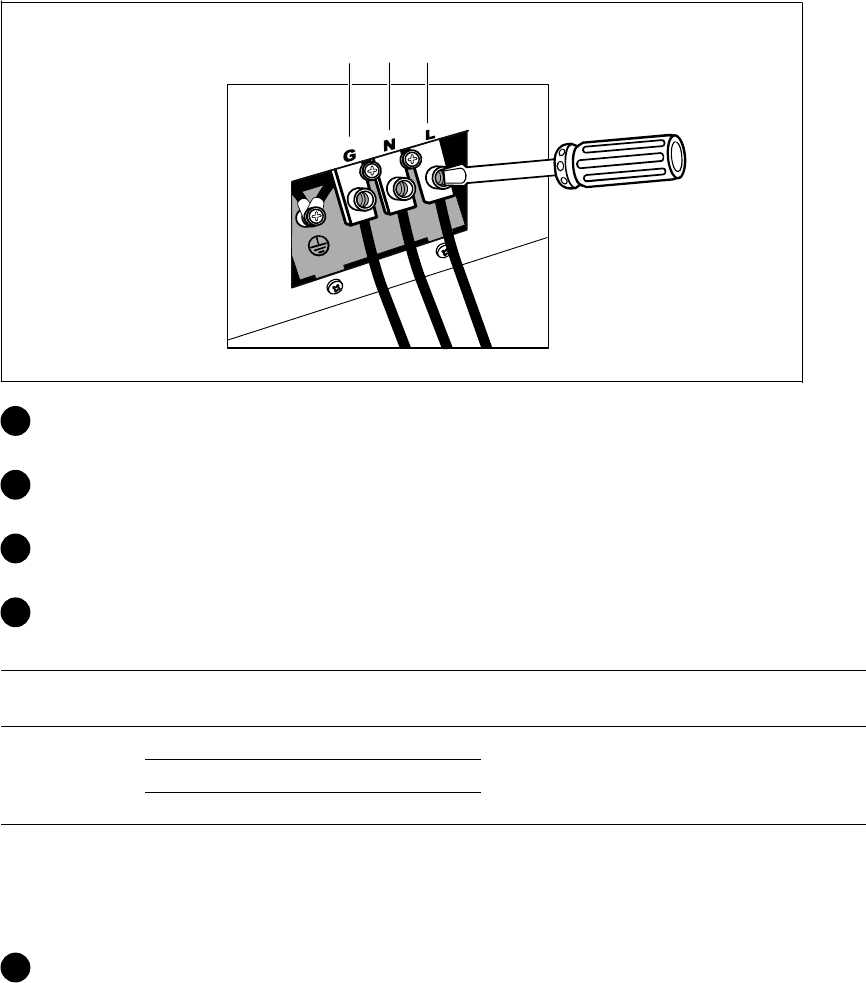

Position de la Borne
1
2
3
3 Percez un trou dans le couvercle cache-bornes pour faire passer le conduit d'entrée en utilisant un
poinçon Greenlee
®
ou un appareil similaire. Le trou convient à un conduit de 3/4” ou 1” IMC.
4 Tirez le câble d'entrée par le conduit, en laissant environ 2 ft (0,5 m) de câble exposé. Fixez une
attache métallique flexible à l'extrémité du conduit.
5 Insérez le tuyau dans l'entrée des fils et attachez la fixation du tuyau au panneau. Dénudez 0,5”
(1,5 cm) d'isolation à l'extrémité de chaque câble d'arrivée.
6 Branchez les fils d'entrée et de terre au bornier selon le Tableau 2.
Tableau 2. Spécification du Câblage de l'Onduleur
Fonction du fil
Position de la
Borne
Fonction du Fil de l'On
duleur
Valeur nominale de la
taille du fil de la borne*
Couple de Serrage
Entrée
1 Terre d'Entrée
5,26–16 mm
2
(10–6 AWG)
2,49 Nm (22 lb in)
2 L2/Neutre In
3 L1 In
* Utilisez un minimum :
S 10 AWG pour un fil de terre de l'équipement, fil de cuivre minimum 75_C
S 8 AWG pour fils neutre et de ligne d'entrée, fil de cuivre minimum 75_C
7 Replacez le couvercle cache-bornes.
