Installation und Inbetriebnahme
Feste Verdrahtung des USV-Eingangs
WARNUNG: Arbeiten im Zusammenhang mit Elektroinstallation dürfen nur von qualifiziertem technischen
Personal (Elektrofachbetrieb / Elektromeister) vorgenommen werden. Gefahr eines Stromschlages.
Die USV erfordert eine dedizierte Abzweigschaltung, die folgenden Anforderungen entspricht:
S Für das Schutzgerät muss ein zweipoliges Ausschaltgerät zwischen dem USV-Ausgang und der Last
geschaltet werden (siehe Schaubild 12)
S Die Sicherung muss in die Wand eingebaut und für den Betreiber leicht zugänglich sein
S Für Europa muss der Schutzschalter die Norm IEC/EN 60934 erfüllen und einen Kontaktluftspalt
von mindestens 3 mm aufweisen
S 200ć240 V AC
S Einphasig
- Gerätetyp 5600W/208V ist Phase gegen Phase
- Gerätetyp 5600W/230V ist Phase gegen Nullleiter
S 50/60 Hz
S Flexibles Metallkabelrohr (empfohlen für einfache Reparatur und Wartung)
Wechselstromnetz
Wand
2-poliger
Überlastschalter
USV
Leitung
Neutral / L2

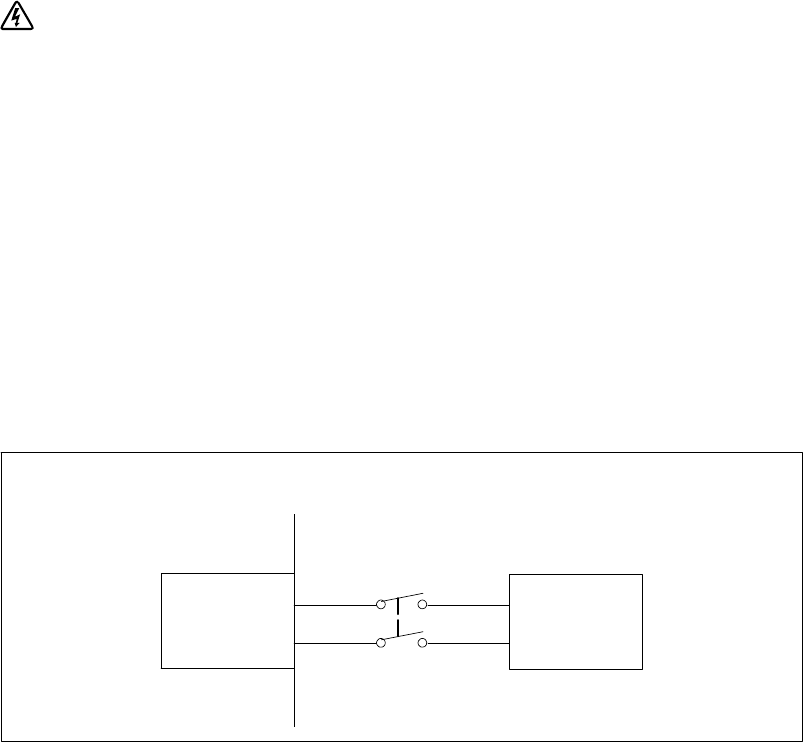

Schaubild 12. Überlastschalter-Diagramm
