Installation Guide

ManualsBrandsDelta ManualsOne-Piece Showers213637AC00

116

Acrylic with Innovex™ Technology Shower Unit

Unidad para ducha de acrílico con tecnología

Innovex™

Cabine de douche acrylique avec technologie

InnovexMC

Para instalar fácilmente su unidad

para ducha Delta necesitará lo

•LEERTODASlasinstrucciones

completamente antes de empezar.

•LEERTODOSlosavisos,cuidados,

e información de mantenimiento.

•Comprarlasconexionescorrectaspara

el suministro de agua.

For easy installation of your

Delta shower unit you will need to:

•READALLtheinstructionscompletely

before beginning.

•READALLwarnings,care,and

maintenance information.

•Purchasethecorrectwatersupply

components.

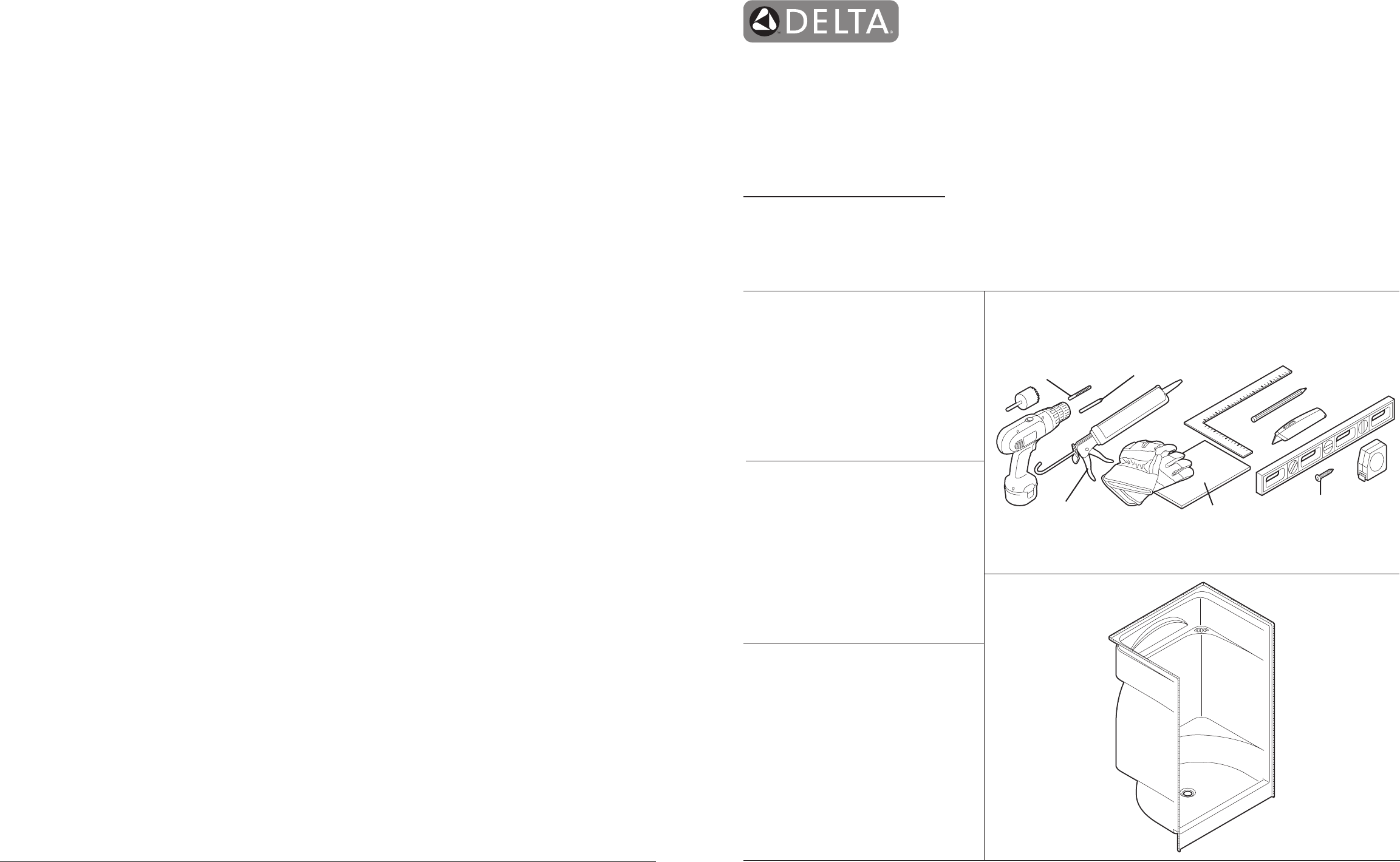

You may need:/Usted puede necesitar:/

Articlesdontvouspouvezavoirbesoin:

Pouruneinstallationfaciledevotre

cabinededoucheDelta,vous

devrez:

•LIRETOUTESlesinstructionsavant

de débuter.

•LIRETOUSlesavertissementsainsique

toutes les instructions de nettoyage et

d’entretien.

•Acheterlebonnécessaire

de raccordement.

5/10/11Rev.B

*Someinstallationsmayrequiretwopiecesofcardboard

*Algunasinstalacionespuedenrequerirelusodedospedazosdecartón.

*Certainesinstallationspeuventnécessiterdeuxmorceauxdecarton.

AG07446

Consult your local plumbing codes prior to installation.

Consulte los códigos/normas locales de plomería antes de

realizar la instalación.

Consultez les codes de plomberie de votre région avant

l’installation.

1/8” Drill Bit

Broca de taladro de

3,2 mm (1/8”)

Foret de 1/8 po

Phillips Screw Bit

Broca de taladro Phillips

Embout Phillips

Sealant

Sellador

Produit d'étanchéité

Cardboard*

Cartón*

Carton*

#8 X 1” Wood Screws

Tornillos para madera n.º 8 x 2,5 cm (1 in).

Vis à bois nº 8 x 1 po

Write purchased model number here.

Escribaaquíelnúmerodelmodelocomprado.

Inscrivezlenumérodemodèleici.

RegistresusistemadebañoenDeltafaucet.com

InscrivezvotresystèmedebainsàDeltafaucet.com

Summary of content (8 pages)

PAGE 1
Acrylic with Innovex™ Technology Shower Unit Unidad para ducha de acrílico con tecnología Innovex™ Cabine de douche acrylique avec technologie InnovexMC Write purchased model number here. Escriba aquí el número del modelo comprado. Inscrivez le numéro de modèle ici. Register your bathing system at Deltafaucet.com Registre su sistema de baño en Deltafaucet.com Inscrivez votre système de bains à Deltafaucet.com Consult your local plumbing codes prior to installation.
