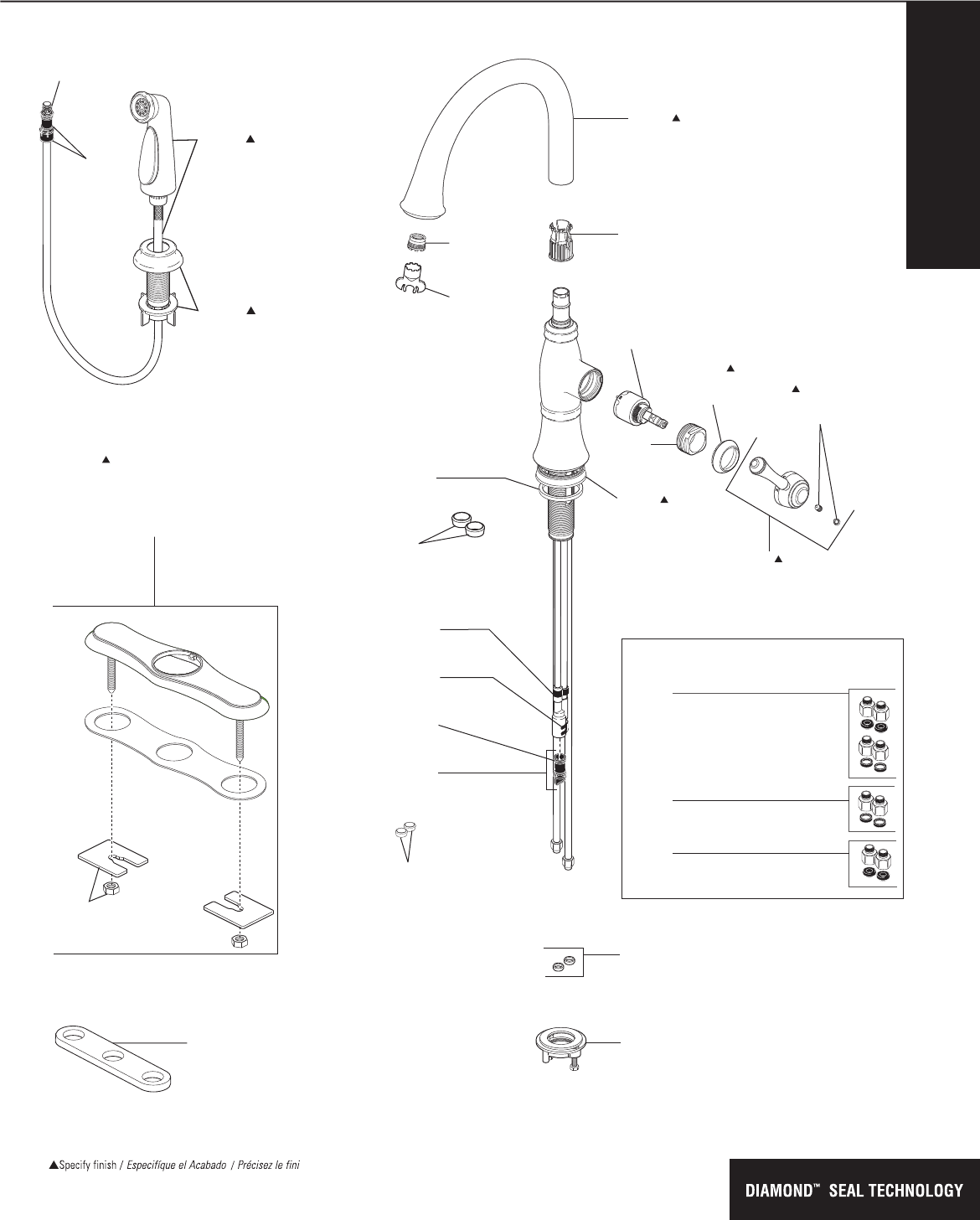

Exploded Parts

4297-DST 73951 Rev A 8-23-12
Model/Modelo /Modèle 4297-DST Series /Series/Seria
Single Handle High-Rise Kitchen Faucet with Sprayer
Robinet à Col de Cygne Pour Évier de Cuisine, Avec Bec-Douchette
Llave de Agua (Grifo) Cuello de Ganso con Rociador
Cassidy
™
Kitchen
RP73943
Kitchen Spout Assembly
Tubo de Salida
Bec
RP72685
Handle, Set Screw & Button
Manija, tornillo de presión y Botón
Poignée, Vis de calage et Bouton
RP60114
Cartridge Assembly
Ensamble de la válvula
Soupape
RP71545
Optional 10 1/2" Escutcheon, Mounting Screws (2),
gasket, Nuts (2) & Washers (2)
Chapa opcional de 10 1/2", Tornillos para la
Instalación (2), Empaque, Tuercas (2) y Arandelas (2)
Plaque de finition facultative de 10 1/2 po, vis de
montage (2), joint, ecrous (2) et rondelles (2)
RP64071
Cap
Casquete
Embase
RP51243
Inlet Gaskets
Empaques para el tubo de entrada
Joints côté alimentation
RP60275
Bonnet Nut
Bonete
Chapeau
RP72684
Set Screw & Button
Tornillo de Ajuste y botón
Vis de Calage
et bouton
RP50952
Cut -To - Fit Plastic Sleeves
Casquillos cortados a la medida
Bagues d’extrémité pour tubes coupés
RP64074
Gasket/Empaque/Joint
RP37490
Optional Thin Deck Aid
Sostén opcional para Bordes Delgados
Plaque facultative de renfort
RP49835
Mounting Nut Assembly
Tuerca para la Instalación
Écrou de montage
RP6092
Nuts (2) & Washers (2)
Tuercas (2) y Arandelas (2)
Écrous (2) et Rondelles (2)
Other useful accessories that may be purchased separately.
Otros accesorios útiles que se pueden comprar por separado.
Autres accessoires utiles pouvant être achetés séparément.
RP63263
Adapters
3/8"-24 UNEF to 1/2"-20 UN &
3/8"-24 UNEF to 1/2"-14 NPSM
Adaptadors
3/8"-24 UNEF a 1/2"-20 UN &
3/8"-24 UNEF a 1/2"-14 NPSM
Adapteurs
3/8 po-24 UNEF à 1/2 po-20 UN et
3/8 po-24 UNEF à 1/2 po-14 NPSM
RP63265
Adapters (10) 3/8"-24 UNEF to 1/2"-14 NPSM
Adaptadors (10) 3/8"-24 UNEF a 1/2"-14 NPSM
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-14 NPSM
RP63264
Adapters (10) 3/8"-24 UNEF to 1/2"-20 UN
Adaptadors (10) 3/8"-24 UNEF a 1/2"-20 UN
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-20 UN
RP60923
Retainer
Funda
Douille
RP72683
Base Ring
Aro de base
Anneau de base
RP72752
Support Assembly
Ensamble del Soporte
Support
RP72751
Spray & Hose Assembly
Ensamble del Rociador
y Manguera
Douchette et Tuyau
Souple
RP51784
O-Ring
Anillo O
Joint torique
RP10345
O-Rings (2)
Anillos O (2)
Joints torique (2)
RP53996
Tube Clip
Sujetador del Tubo
Agrafe du tube
RP10345
O-Ring
Anillo O
Joint torique
RP53997
Diverter Clip
Sujetador del Desviador
Agrafe de l’inverseur
RP50952
Cut -To - Fit Plastic Sleeves
Casquillos cortados a
la medida
Bagues d’extrémité pour
tubes coupés
RP73944
Aerator
Aereador
Aérateur
RP52217
Wrench
Llave
Clé
RP10345
O-Ring
Anillo O
Joint torique
