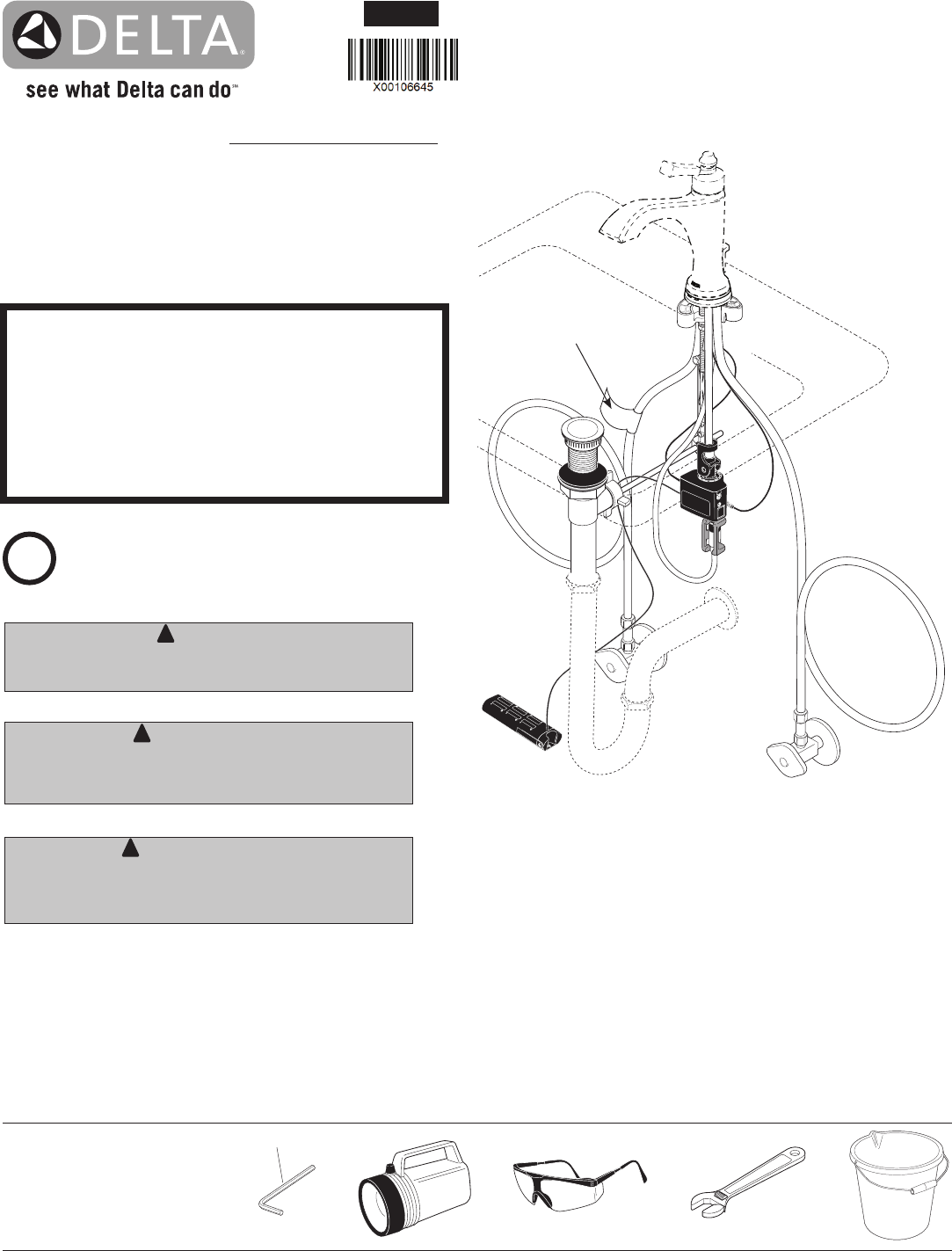

11/01/2019 Rev. A

Failure to read these instructions prior to installation may result in personal

injury, property damage, or product failure. Manufacturer assumes no

responsibility for product failure due to improper installation.

CAUTION

Read all instructions prior to installation.

L’omission de lire les présentes instructions avant l’installation peut

entraîner des blessures, des dommages matériels ou le bris du produit. Le

fabricant se dégage de toute responsabilité à l’égard d’un bris du produit

causé par une mauvaise installation.

AVERTISSEMENT

Veuillez lire toutes les instructions avant l’installation.

El no leer estas instrucciones de instalación puede resultar en lesiones

personales, daños a la propiedad, o falla en el funcionamiento del producto.

El fabricante no asume ninguna responsabilidad por la falla del producto

debido a una instalación incorrecta.

ADVERTENCIA

Lea todas las instrucciones antes de hacer la instalación.

pSpecify Finish/Especifíque el Acabado/Précisez le Fini

Image is for reference only.

La imagen es sólo para referencia.

L’image est fournie à titre indicatif seulement.

1-800-345-3358

customerservice@deltafaucet.com

To reference replacement parts and access additional

technical documents and product info,

visit www.deltafaucet.com

Para referencia sobre las piezas de repuesto y acceder

a documentos técnicos adicionales e información del

producto, visite www.deltafaucet.com

Pour obtenir la référence des pièces de rechange ainsi

que pour avoir accès à d’autres documents techniques et

renseignements sur le produit, allez à www.deltafaucet.com

MODEL/MODELO/MODÈLE

TOUCH

TECHNOLOGY BATHROOM FAUCETS

LLAVES DE LAVAMANOS DE TECNOLOGÍA

TOUCH

ROBINETS DE LAVABO AVEC TECHNOLOGIE

TOUCH

106645

Regístrese en línea

S’enregistrer en ligne

www.deltafaucet.com/registerme

You may need:

Usted puede necesitar:

Articles dont vous pouvez avoir besoin :

3/32"

Model number located here.

Número de modelo ubicado aquí.

Numéro de modèle situé ici.

Summary of content (12 pages)

PAGE 1
TOUCH2O® TECHNOLOGY BATHROOM FAUCETS LLAVES DE LAVAMANOS DE TECNOLOGÍA TOUCH2O® ROBINETS DE LAVABO AVEC TECHNOLOGIE TOUCH2O® 106645 MODEL/MODELO/MODÈLE pSpecify Finish/Especifíque el Acabado/Précisez le Fini Register Online Regístrese en línea S’enregistrer en ligne www.deltafaucet.com/registerme To reference replacement parts and access additional technical documents and product info, visit www.deltafaucet.com Model number located here. Número de modelo ubicado aquí. Numéro de modèle situé ici.
PAGE 2
Cleaning and Care Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel. Limpieza y Cuidado de su Llave Tenga cuidado al limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir abrasivos.
PAGE 3
2 1 1 Arriba Top Dessus 2 3 OPTIONAL ESCUTCHEON INSTALLATION INSTALACIÓN DE LA CHAPA OPCIONAL INSTALLATION AVEC LA PLAQUE DE FINITION FACULTATIVE 2 1 1 4 3 2 Insert finial (1) into spout slot (2) as shown. Rotate finial until it is aligned with spout slot. Insert lift rod (3) into the bottom of the mounting shank (4) and thread the lift rod into the bottom of the finial. Inserte el pomo de remate (1) en la ranura del surtidor (2) como se muestra.
PAGE 4
Check Valve and Custom Fit Connection Installations Instalación de válvulas de retención y conexión a medida Installation des clapets et raccordements sur mesure 4 3 1 2 NOTICE Failure to follow these instructions may result in risk of property damage caused by leaking at this connection. Do not use pipe dope or other sealants on water line connections. AVISO El incumplimiento de estas instrucciones puede resultar en arriesgar dañar la propiedad causado por fugas en esta conexión.
PAGE 5
Conexiones Especiales A AVISO Para evitar el riesgo de daños a la propiedad, siga las instrucciones para una instalación adecuada. Si determina que el tubo de suministro de PEX para esta llave es demasiado largo y debe ser más corto para crear una instalación aceptable, asegúrese de leer las instrucciones y planifique con anticipación. Al cortar el tubo de suministro el instalador acepta la responsabilidad de hacerlo de una manera que permita crear una junta sin fugas.
PAGE 6
5 6 1 2 1 2 2 1 Place bucket under faucet outlet tube. Move valve stem (or handle, depending on model) to full mixed position, slowly open water supply stops to flush line. This will prevent debris from being lodged in the faucet. Coloque un balde o cubo debajo del tubo de salida de la llave de agua/grifo. Mueva el vástago de la válvula (o la manija, según el modelo) a la posición de mezcla completa, abra lentamente las paradas de suministro de agua para enjuagar.
PAGE 7
9 10 1 1 2 Wire must extend away from solenoid. Asegúrese que el alambre se extiende alejado del solenoide. Prenez soin de placer les fils à l’écart de l’électrovanne. 11 “AA” Batteries (Last up to 2 years) Pilas “AA” (Duran hasta 2 años) Piles « AA » (Durée utile de 2 ans) 1 2 “C” Batteries (Last up to 5 years) Pilas “C” (Duran hasta 5 años) Piles « C » (durée utile de 5 ans) Important: Place batteries in holder, secure cap as shown. For proper functionality DO NOT tie, twist or bunch the wires.
PAGE 8
12 13 A. B. 1 C. 2 3 2 3 2 1 1 Proper Placement Meilleure solution Bonne position Lay on cabinet floor. Remove stopper (1) and flange (2). Screw nut (1) all the way down. Push washer (2) and gasket (3) down. Remove tailpiece (1) from body (2), add plumber tape (3), replace tailpiece. Colóquelo en el piso del gabinete como. Quite el tapón (1) y el reborde (2). Atornille la tuerca (1) completamente hasta abajo. Empuje la arandela/roldana (2) y el empaque (3) hacia abajo.
PAGE 9
16 15 FOR MANUAL BYPASS PARA (BYPASS) PASO MANUAL POUR UTILISER LE ROBINET MANUELLEMENT B. A. 2 1 C. 1 D. 4 3 Shut off hot and cold water supplies. Move faucet handle to the off position. Disconnect wires and remove clips (1) from solenoid (2). Using one of the clips (1), attach hose (3) directly to the outlet (4). Pull down moderately to ensure connection has been made. Check all connections at arrows for leaks. Re-tighten if necessary. IMPORTANT: DO NOT overtighten.
PAGE 10
5 8 9 5 10 4 4 3 11 4 13 7 3 3 Debris Filter Filtro de escombros Filtre à débris 1 1 1/16" 1/16 po 1 2 6 2 2 Maintenance If faucet exhibits very low flow: A. Remove aerator (1) with supplied wrench (2), and clean or B. SHUT OFF WATER SUPPLIES. Replace valve cartridge (3). When reinstalli parts, make sure bonnet nut (4) is tightened securely with a wrench.* C. Remove and clean blue filter (13) inside solenoid valve. Note: Use needle nose pliers or tweezers to remove and replace filter (13).
PAGE 11
1 2 WARNING Scald possible. May result in personal injury. Adjust handle limit clockwise per these instructions. ADVERTENCIA Posible escaldadura. Puede resultar en lesiones personales. Ajuste el límite de la manija hacia la derecha, de acuerdo a estas instrucciones. MISE EN GARDE Possibilité d’ébouillantage et de blessures. Réglez la limite de la manette dans le sens horaire conformément à ces instructions.
PAGE 12
Limited Warranty on Delta® Faucets Parts and Finish All parts (other than electronic parts and batteries) and finishes of this Delta® faucet are warranted to the original consumer purchaser to be free from defects in material and workmanship for as long as the original consumer purchaser owns the home in which the faucet was first installed.
