Installation Sheet
Instalación
1

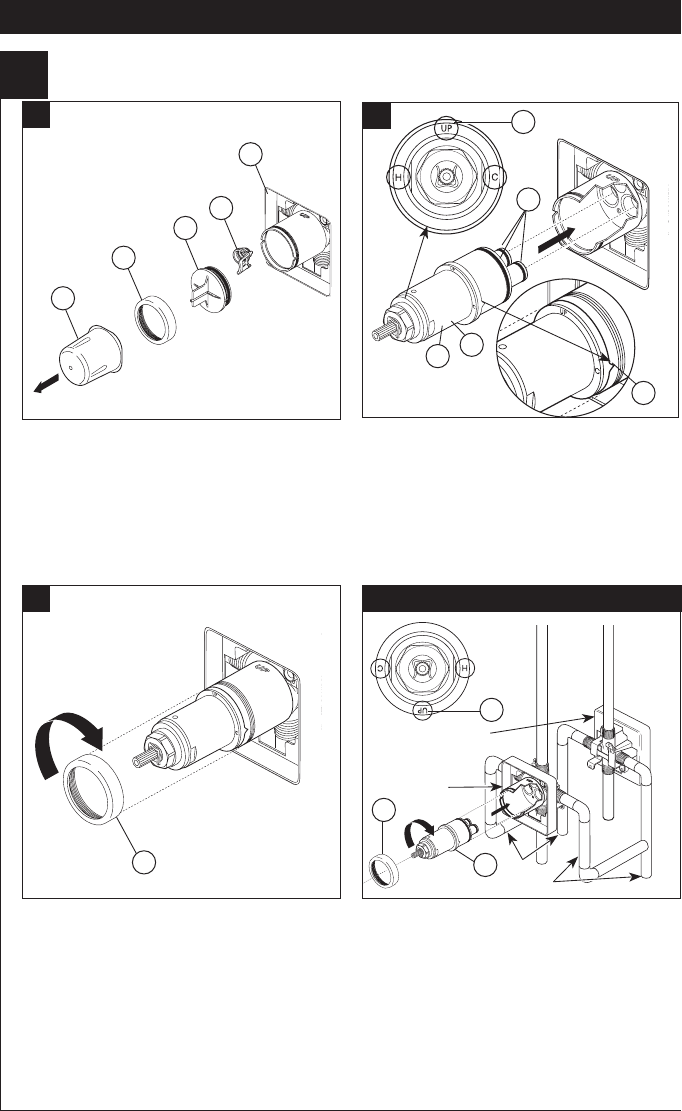

Instalación del Cartucho
A.
B.
Cierre los suministros de agua.
Retire la cubierta (1),
la tuerca tapa (2) y la tapa de prueba (3) del cuerpo.
Coloque un balde o recipiente pequeño en la parte del
frente del cuerpo de la válvula y lentamente abra el
suministro de agua para eliminar cualquier residuo de
las líneas de agua antes de instalar el cartucho. Cierre,
de nuevo, el suministro de agua. Si no es para una
instalación en pared delgada, puede quitar el protector
de yeso completo (4). Si la rejilla o colador (5) está en
su lugar, quítela antes de instalar el cartucho.
Gire el cartucho (1) de manera que la palabra “UP”
(2) aparezca en la parte superior. La “H” debe
estar en el lado caliente y la “C” debe estar en el
lado frío. Agregue lubricante de silicón a las tres
juntas tóricas (3) como se muestra más arriba para
facilitar la instalación y la retirada del cartucho
del cuerpo de la válvula. Inserte el cartucho en el
cuerpo de la válvula como se muestra. Asegúrese
que las llaves en el cuerpo están totalmente
engranadas en las ranuras en el cuerpo (4).
Deslice la tuerca tapa (1) sobre el cartucho y enrosque
en el cuerpo de la válvula. Apriete a mano bien.
Solo para las excepciones en instalaciones de dorso con
dorso o en reverso (el agua calienten la derecha y fría en la
izquierda): Gire el cartucho (1) de manera que la “H” está
en el lado caliente y la “C” está en el lado frío y la palabra
“UP” (2) aparece en la parte inferior. Agregue lubricante de
silicón a las tres juntas tóricas (3) como se muestra más
arriba para facilitar la instalación y la retirada del cartucho
del cuerpo de la válvula. Inserte el cartucho en el cuerpo
de la válvula como se muestra. Asegúrese que las llaves
en el cuerpo están totalmente engranadas en las ranuras
en el cuerpo de bronce (vea la página B). Deslice la tuerca
tapa (3) sobre el cartucho y enrosque en el cuerpo. Apriete
a mano bien.
3
C.
Instalación de Espalda a Espalda
Fría
Caliente
Instalación Normal
(No serequerá cambios)
Instalación
Invertido
1
3
1
2
3
1
4
4
2
3
5
4
2
1
68883 Rev. I
