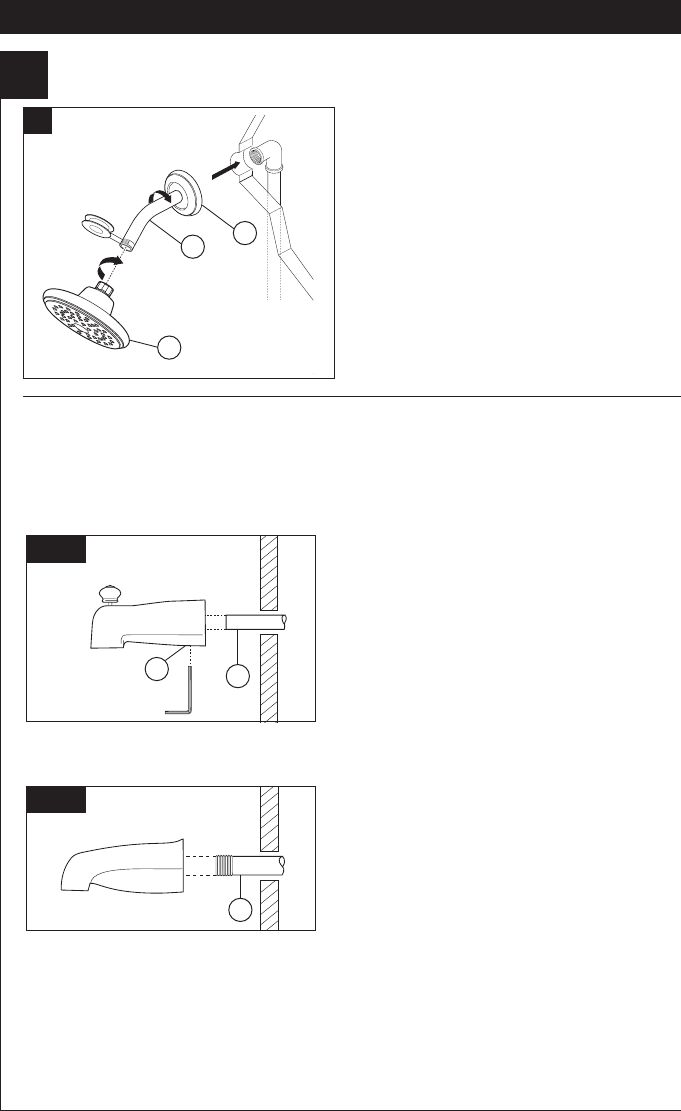

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera
A.
4
PARA LA INSTALACIÓN DEL SURTIDOR DE LA BAÑERA:
Reérase a las instrucciones para la instalación suministradas con su surtidor. No conecte los surtidores
para las instalaciones en las supercies horizontales en las válvulas dentro de las paredes. No use las
regaderas de mano en vez de un surtidor de bañera conectado a una válvula de bañera/regadera. No use
tubería PEX como tubería entre la válvula y el surtidor de la bañera.
Instalación deslizable
El tubo de cobre (1) debe ser de1/2" de cobre
nominal. Importante: Si es necesario cortar el tubo
de cobre, el extremo debe biselarse que quede
libre de rebabas para prevenir cortar o mellar el
aro O dentro del tubo de cobre. Deslice el surtidor
sobre el tubo de cobre al ras con la bañera o la
supercie de la pared acabada. Apriete el tornillo
de ajuste (2), pero no apriete demasiado.
Instalación de la tubería de Hierro
IInstale una entrerrosca de tubo enroscado de
1/2” (13 mm) (1) para extenderse por delante de
la pared acabada. Aplique cinta para plomero a
las roscas en la entrerrosca de tubo y atornille el
surtidor de la bañera.
B-2
B-1
INSTALACIÓN DE LA REGADERA /
DUCHA:
Aplique cinta para plomero a las roscas en ambos
extremos del brazo de la regadera (1). Para
prevenir daño al acabado del brazo de la regadera,
inserte el extremo de la pared del brazo de la
regadera en la brida de ésta (2) antes de enroscar
el brazo en la conexión a la tubería interior.
Enrosque la regadera (3) en el brazo de la
regadera. No apriete la regadera demasiado.
3
1
2
1
2
1
