Operating Instructions and Installation Instructions

www.dimplex.de NL-3
Nederlands
2.4
OPGELET!
Bij een warmwatertemperatuur > 60 °C wordt de warmtepomp
uitgeschakeld en de warmwaterbereiding gebeurt alleen door het
verwarmingselement. Van fabriekswege is de regelaar van het
verwarmingselement op 65 °C ingesteld (zie 4.4).
2.2 Koelmiddelkring (werkwijze
van de warmtepomp)
De koelmiddelkring is een gesloten systeem met het koelmiddel
R134a als energiedrager. In de lamellenwarmtewisselaar wordt
bij een lage verdampingstemperatuur de warmte aan de
aangezogen lucht onttrokken en naar het koelmiddel
overgebracht. Het dampvormige koelmiddel wordt door een
compressor aangezogen, op een hoger druk- en
temperatuurniveau gecomprimeerd en vervolgens naar de
condensor getransporteerd, waar de door de verdamper
opgenomen warmte en een gedeelte van de opgenomen
compressorenergie aan het water afgegeven wordt. Vervolgens
wordt de hoge condensatiedruk d.m.v. een regelorgaan
(expansieventiel) tot op de verdampingsdruk ontspannen en het
koelmiddel kan in de verdamper weer warmte uit de aangezogen
lucht opnemen.
2.3 Waterkringloop
De waterkringlopen van de WWP T zijn afhankelijk van het type
(met of zonder geïntegreerde warmtewisselaar). Zij worden ter

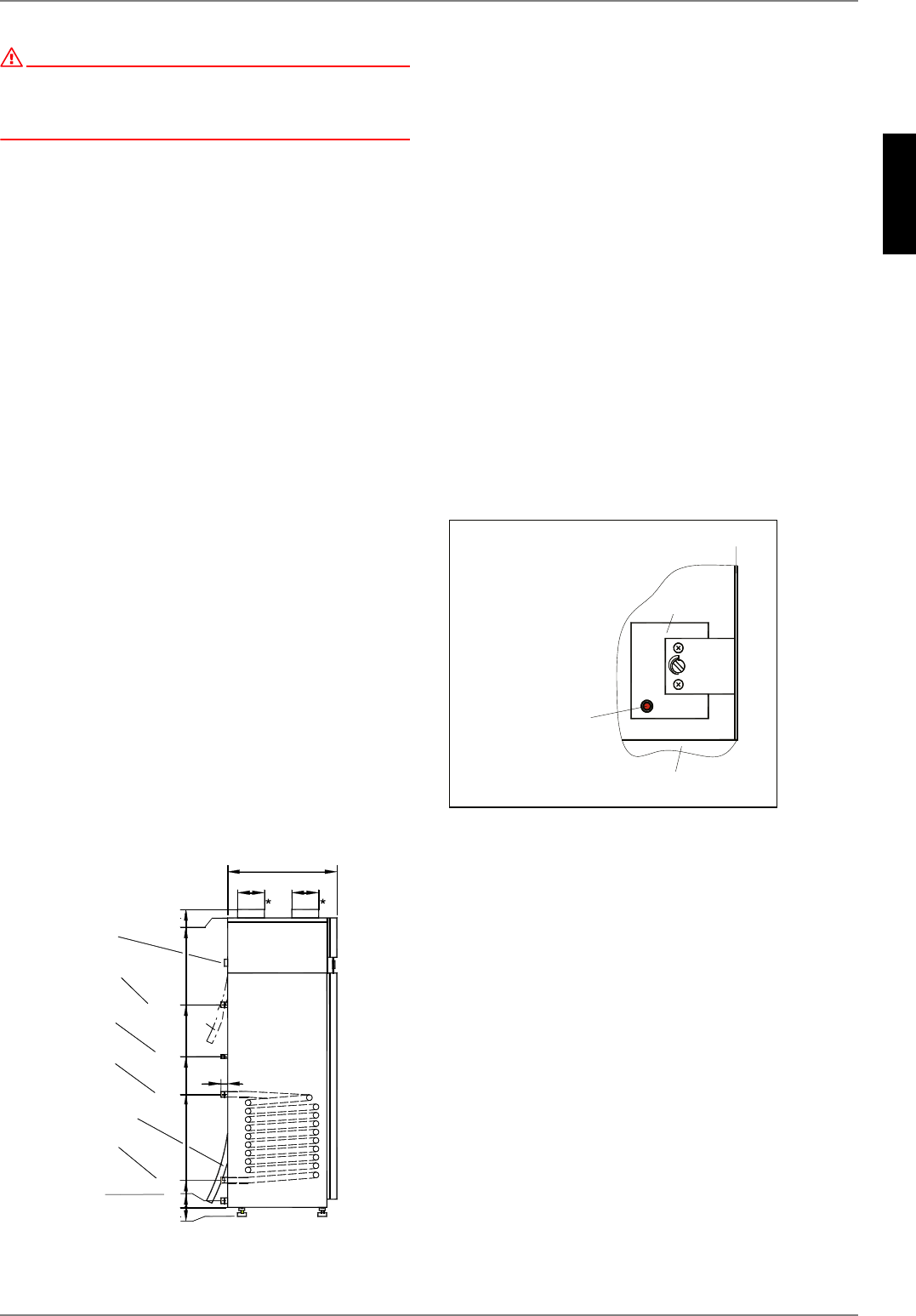

plaatse geïnstalleerd. De wateraansluitingen (zie afb.) bevinden
zich aan de achterzijde.
Belangrijke aanwijzingen:
 Circulatieleiding
Energetisch gezien is de voorkeur aan een uitvoering
zonder circulatieleiding te geven. Bij het aansluiten van een
circulatieleiding voor het warmwater-verdeelsysteem dient
deze, om onnodig energieverlies te voorkomen, door een
ventiel of dergelijk mechanisme afsluitbaar gemaakt te
worden. De circulatie wordt afhankelijk van het gebruik
vrijgegeven (naar tijd of behoefte geregeld).
 Condenswaterafvoer
zie hiervoor punt 7.2 "Aansluiten van de condensaatleiding"
2.4 Veiligheidsinrichtingen
De WWP T is van de volgende veiligheidsinrichtingen voorzien:
Hogedrukpressostaat (HD)
De hogedrukpressostaat beschermt de warmtepomp tegen een
ontoelaatbaar hoge werkdruk in de koelmiddelkring. In geval van
storing schakelt de pressostaat de warmtepomp uit. Na verlaging
van de druk in de koelmiddelkring wordt de warmtepomp
automatisch weer ingeschakeld.
Veiligheids-temperatuurbegrenzer voor
verwarmingselement (VTB)
De VTB beveiligt de warmwaterinstallatie tegen ontoelaatbaar
hoge temperaturen.
Deze is aan de plaat van de schakelruimte bevestigd en de
bijbehorende voeler zit in de dompelbuis van het
verwarmingselement.
Wanneer de temperatuur boven de ingestelde schakelwaarde
(99 °C) stijgt, wordt het verwarmingselement uitgeschakeld.
Het verwarmingselement kan pas weer ingeschakeld worden,
wanneer de warmwatertemperatuur naar ≤ 90 °C gedaald is en
vervolgens de resetknop (afb. 2) aan de VTB ingedrukt wordt.
(Dit mag alleen door vakkundige personen gedaan worden.)
1) alternatieve verlegging van de condenswaterslang
*
Nominale breedte van luchtkanaalaansluiting DN 160 ⇒ buitendiameter
–2
6WURRPYRRU]LHQLQJ
NDEHOLQYRHULQJHQ
:DUPZDWHUDIORRS
5EXLWHQGUDDG
&LUFXODWLHOHLGLQJ
5EXLWHQGUDDG
:DUPZDWHUYHUWUHN
5EXLWHQGUDDG
&RQGHQZDWHUVODQJ
RQGHUVWHXLWYRHULQJ
:DUPZDWHUWHUXJORRS
5EXLWHQGUDDG
.RXGZDWHUYHU]RUJLQJ
5EXLWHQGUDDG


PD[




FD










%
)
97%
7XVVHQZDQG
%HVWXULQJVSDQHHO
5HVHWNQRS
