4.3
Opmerking → regelaar verwarmingselement
De regelaar voor het verwarmingselement is een tweede,
onafhankelijk van de warmwaterregelaar werkende
besturingsinrichting voor het werkbereik van het elektrische
verwarmingselement. De uitschakeltemperatuur is van
fabriekswege op 65 °C ingesteld. De regelaar voor het
verwarmingselement is gecombineerd met de veiligheids-
temperatuurbegrenzer (zie afbeelding).
Indien een andere temperatuur-instelwaarde gewenst wordt, let
er dan op dat de regelaar pas na de demontage van de
voorwand toegankelijk is. De regelaar voor het
verwarmingselement kan op maximaal 85 °C afgesteld worden
(zie ook afb. onder 3.3). Dit mag uitsluitelijk door vakkundige
personen doorgevoerd worden. Open het toestel alleen wanneer
er geen spanning op staat!
3.5 Schakelaar 'Warmtewisselaar'
Van de warmtewisselaars-modus wordt gebruik gemaakt,
wanneer voor de warmwaterbereiding een tweede warmtebron
gebruikt wordt (bijv. ketel of zonneenergie-systeem). Met behulp
van het relaiscontact (serie) kan bijvoorbeeld door pomp- of
ventielaansturing de warmwateraccumulator via de
geïntegreerde buiswarmtewisselaar opgeladen worden.
De warmwatertemperatuur wordt m.b.v. de temperatuurregelaar
van de WWP T geregeld.
De elektrische aansluitklem voor de aansturing (AAN/UIT) van
de externe uitrusting (pomp, magneetventiel etc.) is op de plaat
van de schakelruimte te vinden.
De functie wordt met de schakelaar "Warmtewisselaar"
geactiveerd.
Daarnaast zit aan de achterzijde van de WWP T een verticale
voelerbuis (∅
i
12 mm) aan de accumulator (toegankelijk via
elektrisch aansluitcompartiment). Hier kan een externe
temperatuurvoeler ingezet worden. Er is een vrije
kabeldoorvoering in de achterwand van het toestel.
4 Opslag / Transport
4.1 Algemeen
De WWP T dient altijd verpakt en rechtop zonder watervulling
opgeslagen resp. getransporteerd te worden. Over korte
afstanden mag het toestel schuin liggend t/m 45°
getransporteerd worden. Bij het transport alsook bij opslag zijn
omgevingstemperaturen van -20 tot +70 °C toegestaan.
4.2 Transport met een
vorkheftruck
Voor het transport moet de WWP T op de pallet gemonteerd
blijven. De hefsnelheid dient laag gehouden te worden. Door het
hoge zwaartepunt moet de WWP T tegen omvallen beveiligd
worden.
Afzetten van de WWP T: Zet de WWP T op een effen oppervlak
af, om beschadiging te voorkomen!

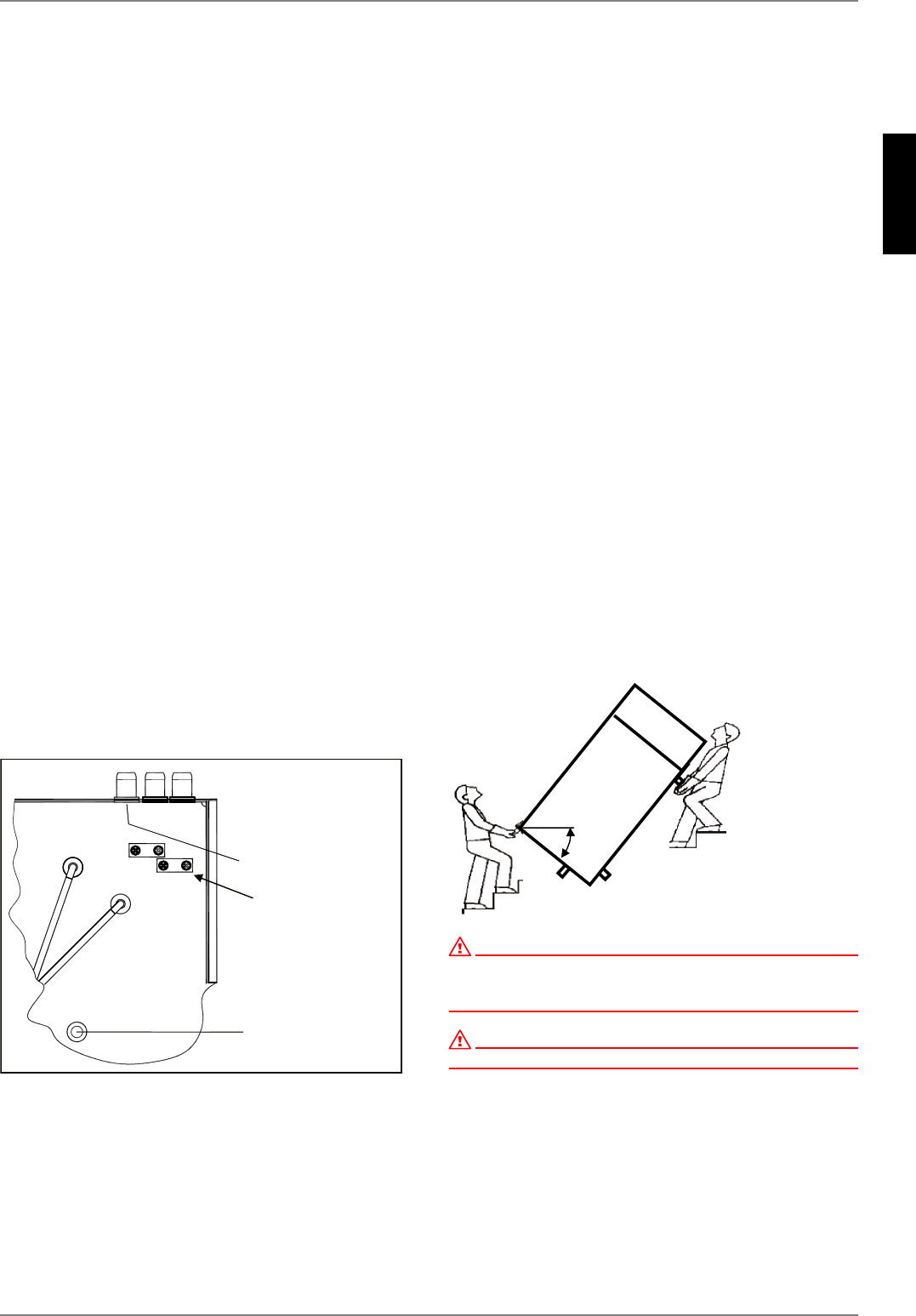

4.3 Handmatig transport
Bij handmatig transport kan het toestel aan de houten pallet
gedragen worden. Met behulp van touwen of draagriemen kan er
een tweede of derde draagpositie gevonden worden. Let bij deze
methode van transport (ook bij het transport met een
steekwagen) erop, dat de max. toegestane schuine positie
van 45° niet overschreden wordt (zie afbeelding). Wanneer een
transport in schuine ligging niet te vermijden is, mag de WWP T
(schakelaar "Warmtepomp") op zijn vroegst een uur na opstelling
op de uiteindelijke positie in bedrijf gesteld worden (zie hiervoor
ook punt 8).
OPGELET!
De (gelakte) plaatstalen delen van de behuizing, in het bijzonder de
afdekplaten bovenaan het toestel, zijn niet voor het opnemen van grote
krachten bestemd!
OPGELET!
Laag kantelmoment door hoogliggend zwaartepunt van het toestel!
9ULMH
NDEHOGRRUYRHULQJ
7UHNRQWODVWLQJHQ
9RHOHUEXLV


