6.4
6.3 Elektrische aansluiting
De WWP T is aansluitklaar bedraad, de stroomvoorziening
gebeurt via de netsnoer naar een geaard stopcontact (~230 V,
50 Hz). Deze contactdoos moet ook na de installatie bereikbaar
zijn.
Voor de aansturing van externe toestellen voor de tweede
warmtebron dient een tweede leiding in het toestel ingevoerd te
worden. Open hiervoor de WWP T zoals onder 7.4 beschreven.
De leiding dient verder door een hiervoor bestemde vrije
kabeldoorvoering door de tussenwand gevoerd te worden. De
elektrische aansluitklem (X5 – 4/5/PE) met potentiaalvrij contact
voor de aansturing (AAN/UIT) van de externe uitrusting (pomp,
magneetventiel etc.) is op de tussenwand van het toestel te
vinden. De leiding moet in de hiervoor bestemde
trekontspanning (zie afbeelding) ingevoerd en vastgemaakt
worden.
Externe verwarmingselement-aansturing
Optioneel kan het verwarmingselement parallel met de
schakelaar "Verwarmingselement" op het besturingspaneel van
de WWP T extern opgeschakeld worden (bijv. via een
schakelklok). Voor deze aansluiting moet een potentiaalvrij
contact aan de externe schakelinrichting voorhanden zijn.
Bovendien moet een verdere leiding (min. 2 x 1,0 mm
2
/ max.
buiten-∅ 10 mm) het toestel ingevoerd en aan de aansluitpunten
6 en 7 van het klemmenblok X5 ingeklemd worden.
6.4 Toestel openen
Om een externe leiding of voeler in te voeren: verwijder de
"zijwand boven" (2) en de "voorwand boven" (1); hiervoor moet
ook de "dekselplaat" (3) losgemaakt worden.

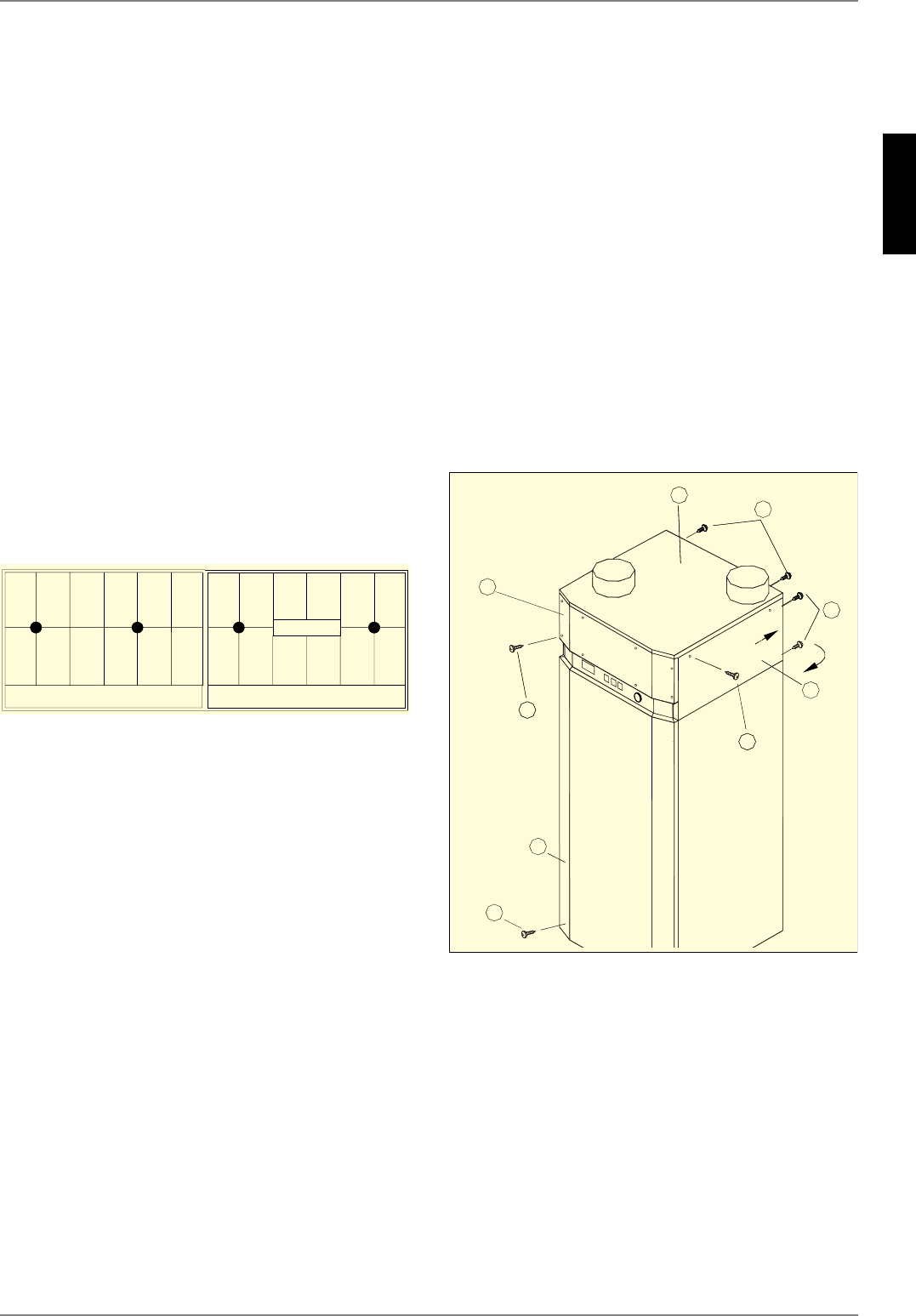

Volgorde van demontage:
1) Neem de "voorwand boven" (1) eraf door losmaken van de
(acht) plaatschroeven (a) (verwijder eerst de plastic
afdekkappen)
2) Maak de vier plaatschroeven (b) aan de deksel (3) en aan
de "zijwand boven" los.
3) De twee schroeven (c) losmaken, "zijwand boven" (2) van
de achterwand wegdraaien (ca. 20 mm), de "zijwand boven"
ca. 6 mm naar achteren (in richting van de pijl) schuiven en
opheffen (ca. 7 mm)
4) Om de "voorwand onder" (4) te demonteren (alleen nodig
om de corrosiebeschermingsanode of het
verwarmingselement te controleren) is het voldoende om de
twee onderste bevestigingsschroeven (d) los te maken en
de "voorwand onder" 6 mm naar boven te schuiven en op te
heffen.
X3 alleen interne bedrading
X5 (4 + 5) Aansluitklem potentiaalvrij contact voor tweede
warmtebron
X5 (6 + 7) Aansluiting voor het externe opschakelen van een verwarmingselement
(optie)
