LOCHHAMER SCHLAG 17

D- 82166 GRÄFELFING

TEL 089/ 8541991

FAX 089/ 8541721

http://www.lcd-module.de

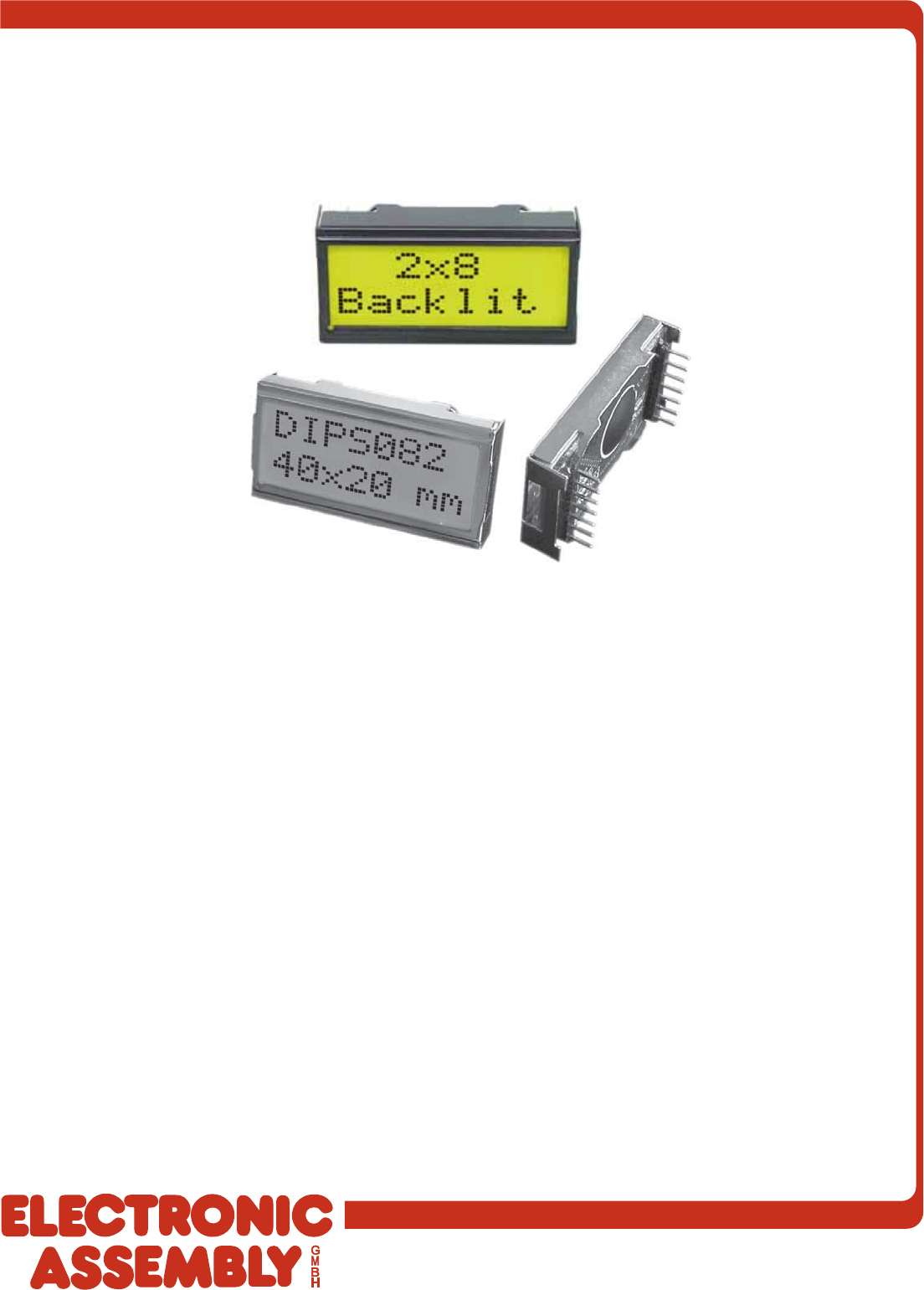

EA DIPS082

4.2006

LCD- MODUL 2x8 - ZH 5,01mm

INKL. KONTROLLER KS0066

TECHNISCHE DATEN

* SUPER KOMPAKTES LCD MODUL

* KONTRASTREICHE LCD-SUPERTWIST ANZEIGE (BLAU/NEUTRAL)

* OPTIONAL MIT LED-BELEUCHUTNG GELB/GRÜN

* HD 44780 KOMPATIBEL

* ANSCHLUSS AN 4- ODER 8-BIT DATENBUS

* ASCII ZEICHENSATZ

* AUCH ALS 1-ZEILIGES LCD 1x8 - ABSOLUT KOMPATIBEL

* VERSORGUNG +5V ODER ±2,7V ODER ±3,3V @2mA bzw. 50mA für LED

* BETRIEBSTEMPERATURBEREICH -20…+70°C

* KEINE MONTAGE ERFORDERLICH: EINFACH NUR IN PCB EINLÖTEN

BESTELLBEZEICHNUNG

LCD-MODUL 2x8 - 5,01mm EA DIPS082-HN

MIT LED-BELEUCHTUNG GELB/GRÜN EA DIPS082-HNLED

LCD-MODUL 1x8 - 7,15 mm EA 8081-A3N

Abmessungen 40 x 20 mm

neu !

Summary of content (4 pages)

PAGE 1
EA DIPS082 4.2006 LCD- MODUL 2x8 - ZH 5,01mm INKL. KONTROLLER KS0066 ! u e n Abmessungen 40 x 20 mm TECHNISCHE DATEN * * * * * * * * * * SUPER KOMPAKTES LCD MODUL KONTRASTREICHE LCD-SUPERTWIST ANZEIGE (BLAU/NEUTRAL) OPTIONAL MIT LED-BELEUCHUTNG GELB/GRÜN HD 44780 KOMPATIBEL ANSCHLUSS AN 4- ODER 8-BIT DATENBUS ASCII ZEICHENSATZ AUCH ALS 1-ZEILIGES LCD 1x8 - ABSOLUT KOMPATIBEL VERSORGUNG +5V ODER ±2,7V ODER ±3,3V @2mA bzw.
PAGE 2
EA DIPS082 PINBELEGUNG Pin Symbol Level Funktion Pin Symbol Level Funktion 1 VSS L Stromversorgung 0V (GND) 8 D1 H/L Display Data 2 VDD H Stromversorgung +5V 9 D2 H/L Display Data 3 VEE - Kontrastspg. (ca. 0,3V / 1,2V) 10 D3 H/L Display Data 4 RS H/L Umschaltung Befehl / Daten 11 D4 (D0) H/L Display Data 5 R/W H/L H=Read, L=Write 12 D5 (D1) H/L Display Data 6 E H Enable (fallende Flanke) 13 D6 (D2) H/L Display Data 7 D0 H/L Display Data / Anode LED-Bel.
PAGE 3
EA DIPS082 ZEICHENSATZ Technische Änderung vorbehalten. Wir übernehmen keine Haftung für Druckfehler und Applikationsbeispiele. Unten abgebildeter Zeichensatz ist bereits integriert. Zusätzlih können 8 eigene Zeichen frei definiert werden. PROGRAMMIERUNG VON SELBSTDEFINIERTEN ZEICHEN Bei allen hier angebotenen Dotmatrixdisplays (Text) können zusätzlich zu den 192 im ROM fest einprogrammierten Zeichen bis zu 8 weitere frei definiert werden (ASCII Codes 0..7). 1.
PAGE 4
EA DIPS082 ABMESSUNGEN alle Maße in mm Achtung ! Handhabungsvorschriften beachten Elektrostatisch gefährdete Bauelemente Hinweis: LC-Displays sind generell nicht geeignet für Wellen- oder Reflowlötung. Temperaturen über 90°C können bleibende Schäden hinterlassen. 1-ZEILIGES DISPLAY EA 8081-A3N LOCHHAMER SCHLAG 17 · D- 82166 GRÄFELFING TEL 089/8541991· FAX 089/8541721· http://www.lcd-module.
