108 Mode d’emploi
Sortie (Connecteurs / Bornes de type Speakon) en mode Bridged (ponté)
Le fait de régler le sélecteur de MODE situé à l’arrière de l’ampli de puissance sur BRIDGED permet à
l’amplificateur de puissance de fonctionner en mode «ponté» ; le branchement des haut-parleurs doit être
effectué sur les fiches 1+ et 2+ de la prise Speakon CH A, voir l’illustration 2.16.
Si vous utilisez les bornes en mode BRIDGED, les haut-parleurs doivent être branchés sur les bornes rou-
ges de CHANNEL A et CHANNEL B. Une illustration montrant comment établir correctement ce type de
branchement des haut-parleurs dans ce mode de fonctionnement figure sur le châssis de l’ampli de puis-
sance.

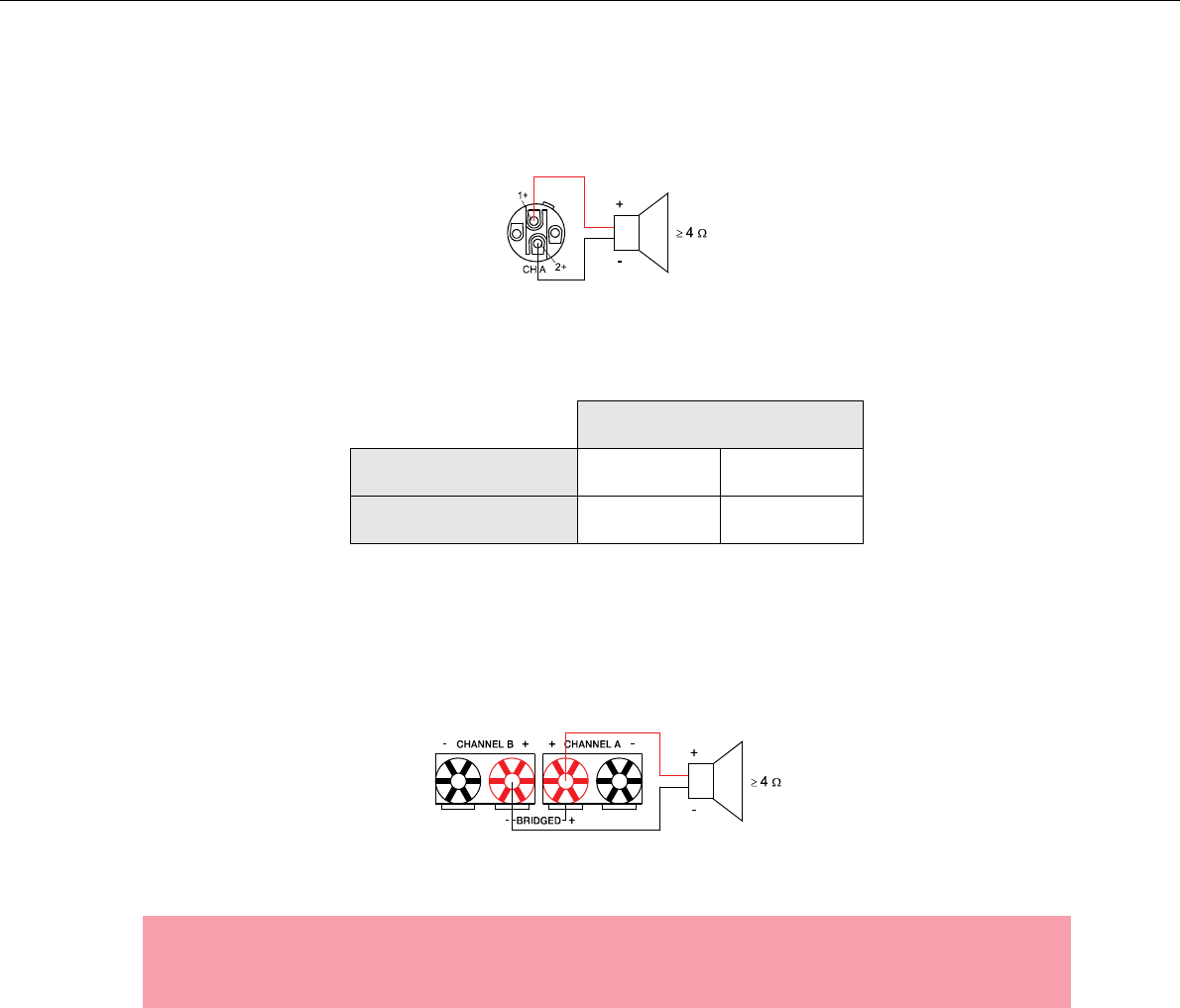

Illustration 2.16 : Connexion de haut-parleur en mode de fonctionnement BRIDGED, à l’aide de la prise
Speakon A
Speakon CH A
Fiche de connexion
1+ 2+
Assignation de voie
Bridged+ Bridged-
Tableau 2.7 : Connexion de haut-parleur en mode de fonctionnement BRIDGED, à l’aide de la prise
Illustration 2.17 : Connexion de haut-parleur en mode de fonctionnement BRIDGED, à l’aide des bornes
ATTENTION :
Il n’est pas permis d’employer des fiches «banane» pour le branchement des HP, du fait
de la présence d’un fort ampérage.
