62 Bedienungsanleitung
Ausgang (Speakon / Anschlussklemmen) im Bridged Mode
Läuft die Endstufe durch Wahl der Schalterstellung BRIDGED des Schalters MODE an der Rückseite im
Brückenbetrieb, ist der Lautsprecher an der Speakon-Buchse CH A an den Anschlüssen 1+ und 2+ zu
betreiben, siehe Abbildung 2.15.
An den Anschlussklemmen wird in der Betriebsart BRIDGED der Lautsprecher zwischen den roten
Klemmen von CHANNEL A und CHANNEL B angeschlossen. Die korrekte Anschlussweise für diese
Betriebsart ist zusätzlich auf der Endstufe selbst abgebildet.

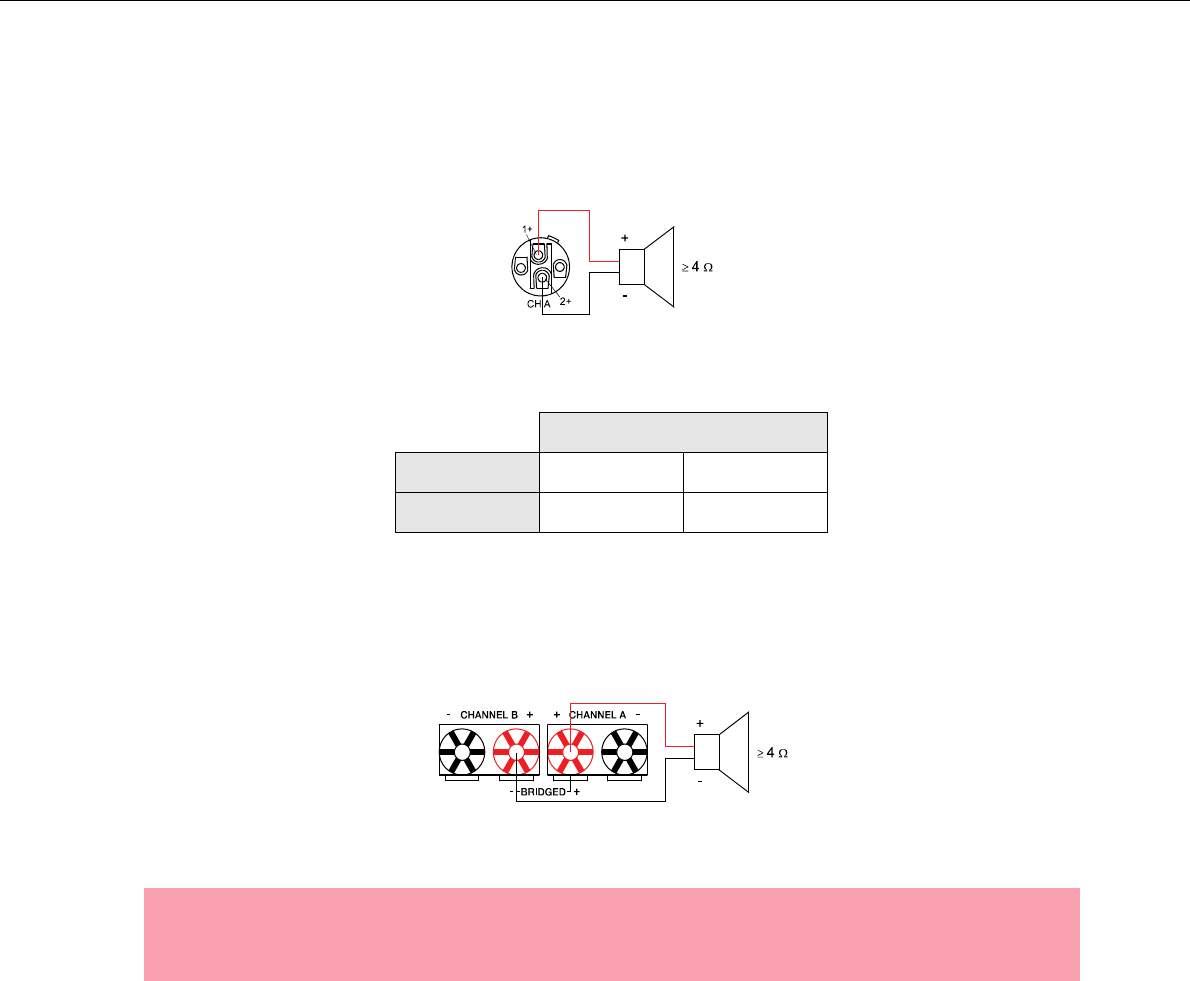

Abbildung 2.16: Lautsprecheranschluss in Betriebsart BRIDGED an Speakon A
Speakon CH A
Anschluss 1+ 2+
Belegung Bridged+ Bridged-
Tabelle 2.7: Lautsprecheranschluss in Betriebsart BRIDGED an Speakon A
Abbildung 2.17: Lautsprecheranschluss in Betriebsart BRIDGED an Anschlussklemmen
ACHTUNG:
Die Verwendung von Lamellen-/Büschelsteckern zum Anschluss von Lautsprechern ist
aufgrund der auftretenden Stromstärken nicht zulässig.
