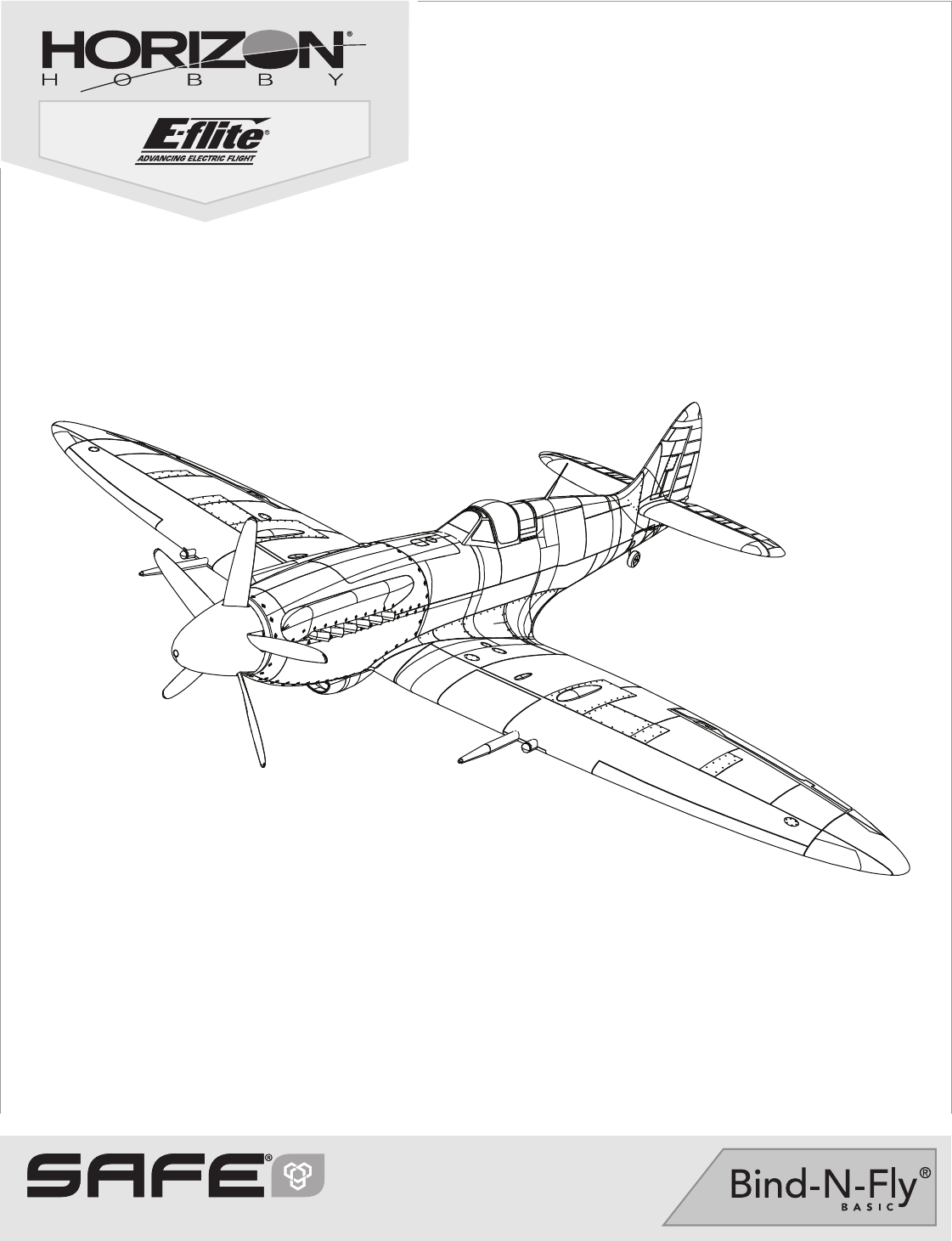

Spitfire Mk XIV 1.
IT AVVISO Istruzioni, garanzie e tutti gli altri documenti accessori sono soggetti a modifiche a totale discrezione di Horizon Hobby, LLC. Per avere una documentazione aggiornata sul prodotto, visitare il sito Web www.horizonhobby.com e fare clic sulla scheda di supporto per questo prodotto.
IT Contenuto della scatola Informazioni iniziali Impostazi- Far riferimento alla tabella impostazione one trasmittente per impostare la trasmittente. trasmittente Dual Rates Corsa max Corsa min Ale p20mm q18mm p15mm q12mm Ele 12mm 9mm Tim 25mm 18mm Flap Atterraggio q=30mm Decollo q=15mm Baricentro (CG) 78mm dietro al bordo di entrata dell’ala all’altezza della fusoliera.
IT Tecnologia SAFE® Select La rivoluzionaria tecnologia SAFE® Select può fornire un livello di protezione superiore, così si possono affrontare i primi voli con tranquillità. Non servono programmazioni complicate sulla trasmittente. Basta seguire la semplice procedura di connessione (binding) per attivare il sistema SAFE Select.
IT Montaggio del modello Installazione del piano di coda orizzontale 1. Inserire il piano di coda orizzontale (A) nella sua sede sulla fusoliera. Accertarsi che la squadretta sia rivolta in basso. A 2. Fissare il piano orizzontale usando la vite fornita (B) ma evitando di stringerla troppo. 3. Collegare la forcella al controllo dell’elevatore (si vedano le istruzioni specifiche).
IT Montaggio del modello continuazione Installazione dell’ala 1. Togliere il portello della batteria. 2. Infilare i connettori dei servocomandi di flap, carrello retrattile e alettone (A) nell’apertura (B) in fondo alla fusoliera (vedi l’illustrazione). Consiglio: usare delle pinzette per infilare i connettori dei servocomandi nell’apertura della fusoliera. 3. Connettere i connettori di flap, carrello retrattile e alettone alle rispettive prolunghe a Y connesse alla ricevente.
IT Montaggio del modello continuazione Installazione dell’elica IMPORTANTE: Per ridurre il rischio di essere feriti accidentalmente, montare l’elica solo dopo che sono state fatte tutte le regolazioni del sistema. 1. Installare il fondello dell’ogiva (A) e l’elica (B) sull’albero (C). Per avere un corretto funzionamento, i numeri indicanti la misura dell’elica (10,5x8) devono essere rivolti dalla parte opposta al motore. 2. Installare il dado (D) dell’ogiva per fissare l’elica.
IT Connessione trasmittente e ricevente / Commutazione ON e OFF SAFE Select Questo prodotto richiede una trasmittente di tipo Spektrum DSM2/DSMX. Per Sequenza di connessione per attivare (ON) il SAFE Select avere un elenco completo delle trasmittenti sicuramente compatibili, visitare il sito www.bindnfly.com.
IT Designazione dell’interruttore per il SAFE Select A questa funzione si può assegnare qualsiasi interruttore libero sulla trasmittente. In questo modo si ha la possibilità di attivare o disattivare il SAFE Select mentre si è in volo. Trasmittenti Mode 1 e 2 IMPORTANTE: prima di assegnare l’interruttore voluto, accertarsi che per questo canale la corsa sia al 100%. Assegnazione di un interruttore 1.
IT Installare la batteria e armare l’ESC Scelta della batteria A Noi consigliamo una batteria LiPo E-flite 2200mAh 11,1V 3S 30C (EFLB22003S30). Per altre batterie consigliate, si faccia riferimento all’elenco delle parti opzionali. Se si usa una batteria diversa da quelle elencate, le sue caratteristiche devono essere uguali a quelle indicate per poter entrare nella fusoliera. Verificare anche che il baricentro (CG) si trovi nel punto indicato. 1.
IT Baricentro (CG) La posizione del baricentro (CG) si misura dal bordo di entrata dell’ala alla sua radice. Questa posizione del CG è stata stabilita usando la batteria Lipo (EFLB22003S30) consigliata posizionata al bordo anteriore della sede per la batteria. Consiglio: Misurare il baricentro (CG) con l’aereo al rovescio. 73mm 78mm +/-3 dietro al bordo di entrata dell’ala vicino alla fusoliera.
IT Trimmaggio durante il volo Durante il primo volo, effettuare il trimmaggio per il volo livellato a 3/4 del gas con i flap in posizione neutra ed il carrello d’atterraggio retratto. Regolare il trim leggermente con gli interruttori per il trim della vostra trasmittente per portare il modello in volo lineare. 3 Secondi Dopo aver regolato i trim, non toccare gli stick per almeno 3 secondi. Questo permette alla ricevente di memorizzare le impostazioni corrette per ottimizzare le prestazioni dell’AS3X.
IT Dopo il volo 1 Scollegare la batteria di volo dal controllo elettronico di velocità (ESC) (operazione obbligatoria per la sicurezza e la durata della batteria). 2 Spegnere il trasmettitore. 3 Rimuovere la batteria di volo dall’aereo. 4 Ricaricare la batteria di volo. 5 Riparare o sostituire tutti i componenti danneggiati. 6 Conservare la batteria di volo separatamente dal velivolo e monitorare la carica della batteria.
IT Guida alla soluzione dei problemi Problema Possibile causa Lo stick motore e/o il suo trim non sono posizionati L’aereo non risponde in basso al comando motore, La corsa del servo è minore del 100% ma gli altri comandi Il canale del motore è invertito rispondono Il motore è scollegato dal ricevitore Rumore e vibrazioni dell’elica oltre la norma Durata del volo ridotta o aereo sottopotenziato Soluzione Resettare i comandi con stick e trim motore completamente in basso Regolare la corsa ad almeno il 1
IT Garanzia Periodo di garanzia La garanzia esclusiva - Horizon Hobby, LLC (Horizon) garantisce che i prodotti acquistati (il “Prodotto”) sono privi di difetti relativi ai materiali e di eventuali errori di montaggio. Il periodo di garanzia è conforme alle disposizioni legali del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale termine.
IT Informazioni per i contatti Paese di acquisto Germania Horizon Hobby Horizon Technischer Service Sales: Horizon Hobby GmbH Telefono / indirizzo e-mail service@horizonhobby.de +49 (0) 4121 2655 100 Indirizzo Christian-Junge-Straße 1 25337 Elmshorn, Germania Informazioni sulla conformità per l’Unione Europea EFL Spitfire MkXIV 1.
IT Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Numéro | Codice Beschreibung Description Descrizione EFLP10805B Propeller: Spitfire MK XIV 1.2M Propeller: Spitfire MK XIV 1.2M MK XIV 1.2M - Hélice Elica: Spitfire MK XIV 1.2M EFL8601 Fuselage w/Hatch: MK XIV 1.2M E-flite Rumpf m. Abdeckung: MK XIV 1.2M MK XIV 1.2M - Fuselage avec trappe Fusoliera con sportello capottina: MK XIV 1.2M EFL8602 Painted Wing: MK XIV 1.
Spitfire Mk XIV 1.2m © 2016 Horizon Hobby, LLC. E-flite, AS3X, SAFE, the SAFE logo, DSM, DSM2, DSMX, the DSMX logo, Bind-N-Fly, Z-Foam, ModelMatch, Dynamite, EC3, Prophet and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan.
