Specifications

Visit: www.mustee.com
3 42
INSTALLATION INSTALACIÓN INSTALLATION
1. Hold the center panel upright with your left hand.
Let the bottom rest on the floor. With the right hand,
angle the corner lock strip and engage it to the left
side of the center panel at the top. (Make sure the
smooth side of the panel is to the inside.) Align the
top of the lock strip to the top of center panel. Use
the palm of your hand, push or tap the lock strip
onto the panel, down about 10 inches from the top.
Then take a hammer and strike the lock strip starting
at the top. As the lock strip is seated, it will continue
to engage the panel (make your strike 3 to 4 inches
above where the panel is starting to join). Repeat the
process to put the lock strip on the other side of the
center panel with the lock strip. (Fig. 1)
1. Sostenga el panel central en posición vertical con la
mano izquierda. Deje que la parte inferior se apoye sobre
el piso. Con la mano derecha, coloque el perfil en el
ángulo y trábelo al lado izquierdo del panel central en la
parte superior. (Asegúrese de que la parte lisa del panel
esté hacia adentro). Alinee la parte superior del perfil a
la parte superior del panel central. Con la palma de la
mano, empuje o golpee suavemente el perfil hacia el
panel, aproxidamente 10" (25 cm) desde el borde superior.
Después golpee el perfil con un martillo desde la parte
superior. Mientras que el perfil esté apoyado, continuará
sosteniendo el panel (asegúrese de golpear de 3" a 4" (7
a 10 cm) arriba de donde el panel comienza a juntarse).
Repita el proceso para poner el otro perfil al otro lado del
panel. (Fig. 1)
1. Tenez le panneau central à la verticale avec votre main
gauche, en laissant le bas reposer par terre. Avec la main
droite, pliez le joint d’étanchéité de coin et insérez-le
dans la partie supérieure du panneau central, du côté
gauche (assurez-vous que le côté lisse du panneau est à
l’intérieur). Alignez le haut du joint sur le haut du panneau
central. Avec la paume de la main, appuyez ou tapez sur
le joint pour l’insérer dans le panneau d’environ 10 po
(25 cm). À l’aide d’un marteau, tapez le joint sur toute sa
longueur, en commençant par le haut, en tapant 3 à 4 po
(7 à 10 cm) au-dessus de l’endroit où le joint pénètre dans
le panneau). Procédez de la même façon pour installer
le joint d’étanchéité sur l’autre côté du panneau central.
(Fig. 1)
4. Position Safety Rail inside cabinet so that
each end is located between the two ribs on the
inside of the front support extrusions. Use a #10
x
5
/
8
" Truss Head Screw to secure both ends of
the Safety Rail through the pre-punched holes
in the front supports. Position side and rear
mounting pods of Safety Rail onto previously
installed mounted screws. Place a
1
/
4
" – 20
Flanged Nut on each mounting screw and
tighten securely using a
7
/
16
" wrench. (Fig. 4)
4. Coloque la baranda de seguridad dentro de la cabina
de manera tal que cada extremo quede en medio de las
dos costillas de la parte interna de los moldeamientos de
apoyo frontales. Introduzca los tornillos de cruz #10 x
5
/
8
"
en los orificios marcados en los soportes del frente para
asegurar los dos extremos de la baranda de seguridad.
Coloque los sostenes traseros y laterales de montaje
que tiene la baranda sobre los tornillos de sujeción
previamente dispuestos. Coloque una tuerca con brida
de
1
/
4
" – 20 en cada uno de los tornilllos de sujeción y
ajústelos usando la llave de
7
/
16
". (Fig. 4)
4. Placez la barre dans la cabine de façon que chaque
extrémité s’insère entre les 2 nervures situées à
l’intérieur des extrusions de support avant. Serrez une
vis à tête bombée n° 10 de
5
/
8
po dans le trou des
supports avant de chaque extrémité de la barre. Placez
les supports de montage latéraux et arrière de la barre
d’appui sur les vis préinstallées. Vissez un écrou à
embase n° 20 de
1
/
4
po sur chaque vis et serrez avec
une clé de
7
/
16
po. (Fig. 4)
BEFORE PROCEEDING TO STEP 5, POSITION BASE IN PERMANENT LOCATION – SEE BASE INSTRUCTIONS
ANTES DE IR AL PASO Nº 5, COLOQUE EL PLATO DE LA DUCHA EN EL LUGAR DONDE VA A QUEDAR DE MANERA PERMANENTE. VER INSTRUCCIONES DEL PLATO.
AVANT DE PASSER À L’ÉTAPE 5, POSITIONNEZ LA BASE À L’ENDROIT CHOISI POUR L’INSTALLATION DE LA CABINE DE DOUCHE (REPORTEZ-VOUS AUX INSTRUCTIONS DE LA BASE).
*1
1
/
4
" – 20 x 1"
flat-head screw
*2 Safety-rail washer
Cuadro 3
*1 Tornillo de cabeza plana
1
/
4
" – 20 x 1"
*2 Arandela para la baranda
de seguridad
Le schéma 3
*1 Vis à tête plate
1
/
4
po –
20 x 1 po
*2 Rondelle de rampe
d’appui
*1
*2
Fig. 3
Cuadro 4
*1 #10 x
5
/
8
" (15.86 mm) Tornillo
*2 Costillas
*3 Verja de la seguridad
*4 Tuerca con brida
1
/
4
" – 20 x 1"
Le schéma 4
*1 #10 x
5
/
8
po (15,86 mm) Vis
*2 Nervures
*3 Balustrade de sûreté
*4 Écrou à embase
1
/
4
po –
20 x 1 po
Safety Rail
Ribs
#10 x
5
/
8
"
Screw
1
/
4
" – 20 Flanged Nut
*1
*2
*3
*4
Fig. 4
BEFORE INSTALLING WALL PANELS, YOU MUST ASSEMBLE THE DRAIN
AND SET THE SHOWER FLOOR AS DESCRIBED ON PAGE 5.
ANTES DE INSTALAR LOS PANELES DE PARED, USTED DEBE ENSAMBLAR EL DREN Y FIJAR LA BASE SEGÚN LO DESCRITO EN LA PÁGINA 5.
AVANT D’INSTALLER DES PANNEAUX DE MUR, VOUS DEVEZ ASSEMBLER LE DRAIN ET PLACER LA BASE COMME DÉCRIT À LA PAGE 5.
5. Apply a small bead of quality waterproof caulking
(not furnished) in track on Shower Base (Fig. 5). Use
the Safety Rail to lift the walls and place into the
track against the caulking. It may be necessary to
re-tap the Corner Lock Strips and push bottom of
panel into the groove to ease installation.
5. Aplique una pequeña porción de masilla a prueba de
agua (no incluida) sobre el borde de la base de la ducha
(Fig. 5). Use la baranda de seguridad para levantar las
paredes y colóquela en la marca sobre la masilla. Puede
ser necesario volver a golpear suavemente el perfil y
empujar la parte inferior del panel en la ranura para que la
instalción sea más sencilla.
5. Appliquez un petit cordon de calfeutrage au silicone
(non fourni) dans la rainure de la base (Fig. 5). En
utilisant la barre d’appui, soulevez les parois de la
cabine et déposez-les sur le cordon de calfeutrage.
Pour faciliter la mise en place, vous devrez peut-être
retaper le joint d’étanchéité de coin et forcer le bas des
panneaux dans la rainure.
6. From the outside, insert a
1
/
4
" – 20 x
1
/
2
" Truss
Head Screw in the Base and through the pre-
punched hole in the Front Support. Secure with
a
1
/
4
" x 20 Hex Nut on the inside. Repeat for the
remaining Front Support. Insert a #10 x
3
/
8
" Truss
Head Tapping Screw into the pre-punched center
hole of the back panel (this will align the panel to
the base.) Follow the same procedure for both side
panels. Tighten all three center screws, then start the
remaining six screws. After all screws are started,
tighten securely. (Fig. 6)
6. Desde el lado de afuera, coloque los tornillos en cruz de
1
/
4
" – 20 x
1
/
2
" en el plato y a través del orificio marcadoa
en el soporte frontal. Asegúrelo con una tuerca hexagonal
1/4" x 20 desde el lado de adentro. Repita el proceso para
el otro soporte frontal. Inserte un tornillo rosca de cabeza
en cruz #10 x
3
/
8
" en el orificio central marcado del panel
trasero (esto alineará el panel al plato). Realice el mismo
procedimiento para los dos paneles laterales. Ajuste los
tres tornillos del centro y luego coloque los otros seis.
Después de poner todos los tornillos en su lugar, ajústelos
hasta que queden firmes. (Fig. 6)
6. Depuis l’extérieur de la cabine, insérez une vis à tête
bombée n° 20 de
1
/
4
x
1
/
2
po dans la base et dans l’un des
trous du support avant. Serrez en place de l’intérieur avec
un écrou n° 20 de
1
/
4
po. Procédez de la même façon pour
l’autre support avant. Insérez une vis autotaraudeuse à tête
bombée n° 10 de
3
/
8
po dans le trou central du panneau
arrière pour aligner le panneau et la base. Procédez de la
même façon pour les 2 panneaux latéraux. Serrez les 3 vis
centrales, puis insérez les 6 vis restantes. Une fois les 6 vis
en place, serrez-les à tour de rôle. (Fig. 6)
7. Set Top Frame in place and secure to panels
and front supports following the same procedure
previously used for securing the base.
7. Coloque el marco superior en su lugar y asegúrelo
a los paneles y los soportes frontales usando el mismo
procedimiento que usó para asegurar el plato.
7. Mettez le dessus de cabine en place et fixez-le aux
panneaux et aux supports avant en procédant comme
pour la base.
8. Set Threshold in place between the front support
extrusions. Be sure that threshold “notch” is locked
into base “tee” section. Insert a
1
/
4
" – 20 Hex Head
Screw through the pre-punched hole in the front
support flange and screw into the threaded area of
the Threshold. Follow the same procedure for the
other side. After both screws are started, tighten
securely. (Fig. 7)
8. Coloque el umbral en medio de los moldeamientos
de los soportes frontales. Asegúrese de que la ranura
del umbral trabe con la división “T”. Inserte un tornillo
de cabeza hexagonal
1
/
4
" – 20 en el orificio marcado
en el reborde del soporte frontal y atorníllelo en el
área roscada del umbral. Repita el procedimiento
para el otro lado. Una vez que los dos tornillos estén
colocados, ajústelos hasta que queden firmes. (Fig. 7)
8. Installez le seuil de porte entre les extrusions du
support avant. Assurez-vous que l’encoche du seuil
est insérée dans la section en T de la base. Insérez
une vis à tête hexagonale n° 20 de
1
/
4
po par le
trou du raccord de support avant puis dans le trou
correspondant du seuil de porte. Procédez de la même
façon pour l’autre côté. Une fois les 2 vis en place,
serrez-les à tour de rôle. (Fig. 7)
9. Slide Curtain Hooks onto Curtain Rod. Position
Curtain Rod over molded sockets on top surface
of Top Frame. Press Curtain Rod down to snap in
place. These units are not recommended for use
with a door.
9. Deslice los ganchos para cortina en la varilla para
cortina. Coloque la varilla para cortina sobre los
enchufes moldeados en la superficie superior del
marco superior. Presione la varilla para cortina hacia
abajo hasta que encaje en su lugar. No se recomienda
usar estas unidades con una puerta.
9. Glissez les crochets du rideau sur la pôle à rideau.
Positionnez la tringle à rideau sur les douilles moulées,
sur le dessus de la partie supérieure du cadre.
Appuyez sur la tringle pour l’enclencher en place. Il
n’est pas recommandé d’utiliser ces éléments avec
une porte.
2. Working from the outside, angle the Center
Panel Assembly slightly, to start engagement to
the side panel. Repeat the procedure used to put
the lock strip on the center panel. Secure the strip
in place by tapping from top to bottom. Repeat
procedure for other side and putting on the front
supports. (Fig. 2a & 2b)
2. Si trabaja desde afuera, acomode el panel central
ligeramente en ángulo, para comenzar a montar el panel
lateral. Repita el procedimiento con el que puso el perfil en
el panel central. Asegúrese de que el perfil quede firme en
su lugar golpeando suavemente de arriba a bajo. Vuelva a
realizar el procedimiento para colocar el panel del otro lado
y montar los soportes frontales. (Fig. 2a y 2b)

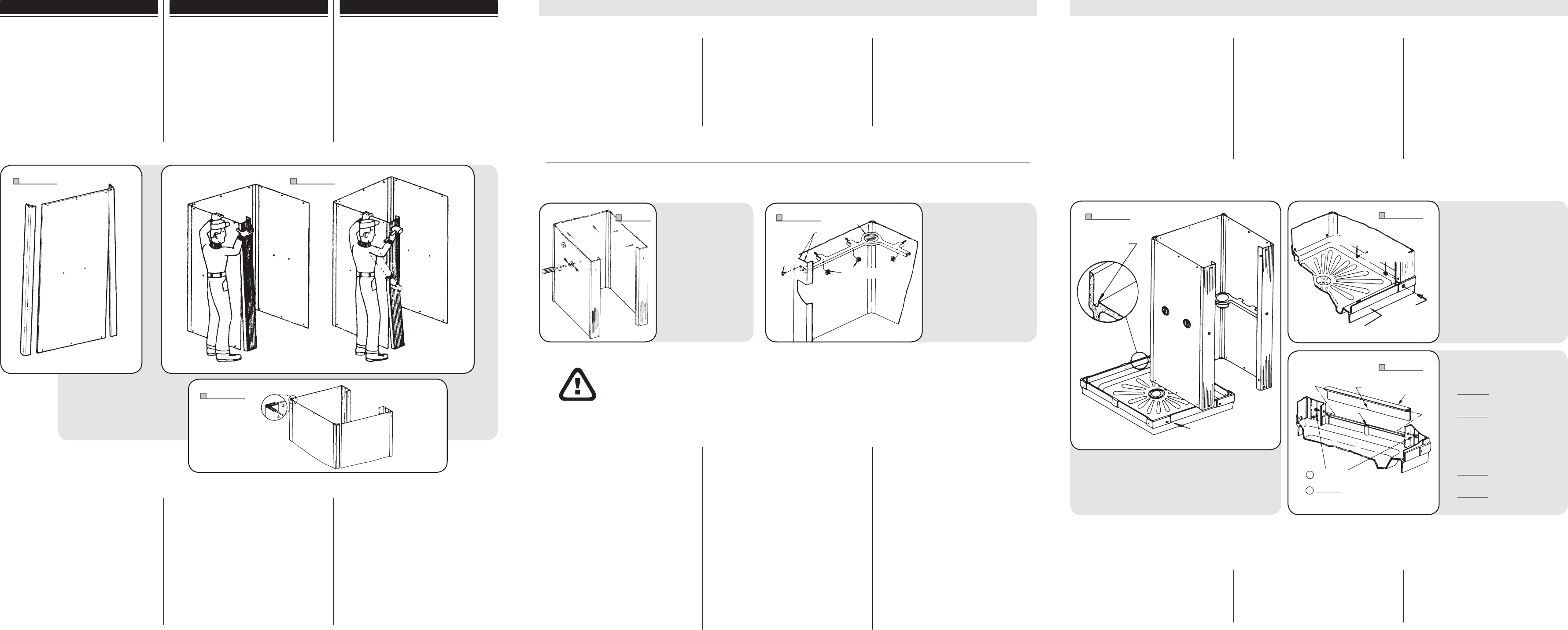

2. En vous tenant à l’extérieur, orientez doucement le
panneau central de façon à ce qu’il s’enclenche dans
le panneau latéral. Installez le joint d’étanchéité, puis
tapez-le de haut en bas. Répétez la manipulation pour
l’autre côté et positionnez l’ensemble sur les supports
avant. (Fig. 2a et 2b)
3. Insert a
1
/
4
" – 20 Flat Head Machine Screw
through the hole in molded Safety Rail Washer.
Note that there are two holes punched in the
center of each panel. Screw the washer/screw
assembly into each hole from outside as shown.
Do not overtighten! (Fig. 3)
3. Inserte un tornillo de cabeza plana para máquina
1
/
4
" – 20 en la arandela para la baranda de seguridad.
Observe que hay dos orificios perforados en el centro
de cada panel. Atornille el conjunto de arandela/tornillo
en cada uno de los orificios desde afuera, como se
muestra. ¡No apriete demasiado! (Fig. 3)
3. Insérez une vis à tête plate n° 20 de
1
/
4
po dans
le trou de la rondelle de la rampe d’appui moulée.
Repérez les 2 trous au centre de chaque panneau.
Serrez une vis avec une rondelle dans chaque trou à
partir de l’extérieur, comme dans la figure. Ne serrez
pas trop ! (Fig. 3)
Fig. 2a
Fig. 2b
Fig. 1
Cuadro 6
*1 #10 x
3
/
8
" (9.52 mm) Tornillo
*2
1
/
4
" (6.35 mm) – 20 x Tuerca
hexagonal
*3
1
/
4
" (6.35 mm) – 20 x
1
/
2
" (12.7 mm)
Tornillo de cruz
*4 Frente
Le schéma 6
*1 #10 x 3/8 po (9,52 mm) Vis
*2
1
/
4
po (6.35 mm) – 20 x Écrou
hexagonal
*3
1
/
4
po (6,35 mm) – 20 x
1
/
2
po
(12,7 mm) Vis à tête bombée
*4 Avant
Cuadro 7
*1 Muesca
*2 Ducha con umbral
*3 Unión T
*4 Modelo 30:
1
/
4
" (6.35 mm) –
20 x
1
/
2
" (12.7 mm) Tornillo de
cabeza hexagonal
Modelo 68: Tornillo de cabeza
hexagonal con arandela del
n.° 14 x
3
/
4
" (19.05 mm)
Le schéma 7
*1 Entaille
*2 Douche de porte
*3 T
*4 Modèle 30 :
1
/
4
po (6,35 mm)
– 20 x
1
/
2
po (12,7 mm) Vis à
tête hexagonale
Modèle 68 : Vis à tête hexagonale à
embase
3
/
4
po (19,05 mm), nº 14
“Front”
1
/
4
" – 20 x
1
/
2
"
Truss-Head Screw
1
/
4
" – 20 x Hex Nut
#10 x
3
/
8
" Screw
*1
*2
*3
*4
Notch
Threshold
Tee
Model 30
1
/
4
" – 20 x
1
/
2
" Hex-Head Screw
Model 68
#14 x
3
/
4
" Hex Washer Head Screw
*1
*2
*3
*4
8
16
Caulk this area
all around
Base “Front”
*1
*2
Fig. 6
Fig. 7
Fig. 5
Cuadro 5
*1 Coloque masilla entorno
a toda esta área.
*2 Frente de la base
Le schéma 5
*1 Appliquez du calfeutrage
autour de cette section.
*2 Avant de base
