Observera: Om RF-förstärkare, splitter eller kopplingar används någonstans på den
koaxiala kabeln mellan CPL koppling och INJ injektor, ska du kontrollera om dessa är DC-
passiva för att vara säker på överföringen mellan IR kommando genom förstärkaren och
splittern.
5. Installera ebode IR Link C
INSTALLERA IRLP IR MOTTAGAREN
Sätt i den röda minipluggen fäst på
IRLP i uttaget märkt “IR RECEIVER” på

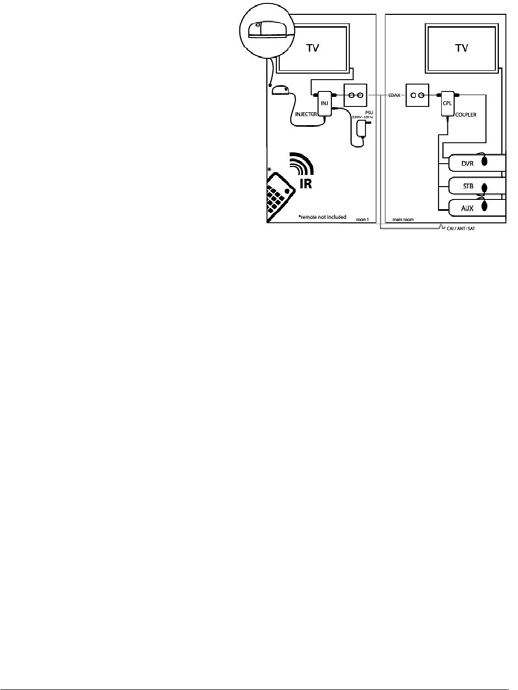

INJ Injektor. Se figur 2.
Plugga i 12VDC strömförsörjning sladd i
uttaget märkt “+12V” på INJ Injektorn.
Anslut strömförsörjningen till ett
230V~50Hz uttag efter att du gjort alla
anslutningar.
Placera IRLP IR Mottagaren så att IR
strålen från den handhållna
fjärrkontrollen har direkt sikt mot fronten
på enheten (inom 10m).
IR Link P-Mottagaren kan fästas på
olika ytor med den medföljande
dubbelhäftande tejpen eller genom att hänga den i skruvhålet på undersidan av
enheten.
INSTALLERA INJ INJEKTOR
Sätt i “TO TV” pluggen på baksidan av INJ injektor till “RF IN” på TV:n i det avsides rummet.
Anslut rum till rum kabeln till “ANT INPUT” på INJ injektor.
INSTALLERA CPL KOPPLING
Sätt i pluggen “SAT/VCR” på baksidan av CPL kopplingen till “OUT TO TV” på DVR i
huvudrummet.
Anslut rum till rum kabeln till “REMOTE/TV” på INJ CPL kopplingen, som visas i fig. 2
INSTALLERA 3ITEDB TRIPLE IR EMITTER
Sätt i 3iredb emitter i uttaget märk “EMITTER” på CPL kopplingen i huvudrummet.
Emittern ska installeras direkt till det InfraRöda sensor “fönstret” på frontpanelen av
satellitmottagaren, DVR kabelbox etc. Avlägsna helt enkelt papersbaksidan som öppnar
limytan på varje emitter och fäst dem i mitten av sensorfönstret.
Observera: Även om IRED förefaller mörk för ögat, är det transparent för IR. Positionera
IRED direkt över IR fönstret på komponenten (-erna) blockerar inte den direkta IR-kontrollen
från den handhållna fjärrkontrollen.
OBSERVERA: Använder du bara en A/V apparat, behöver du inte använda de extra IR
emittrarna. Avlägsna dom aldrig från kabeln! Linda bara upp kabeln och lämna den i
närheten av CPL.
6. Användning
För att använda ebode IR Link C Remote Control Extension System, rikta helt enkelt din
handhållna fjärrkontroll mot IRLP IR-mottagaren och tryck önskad knapp. En röd LED i
fronten på IRLP mottagaren indierar mottagning av ditt IR kommando.
