Installation Instructions

22
INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30"
(Modelos con quemadores sellados)

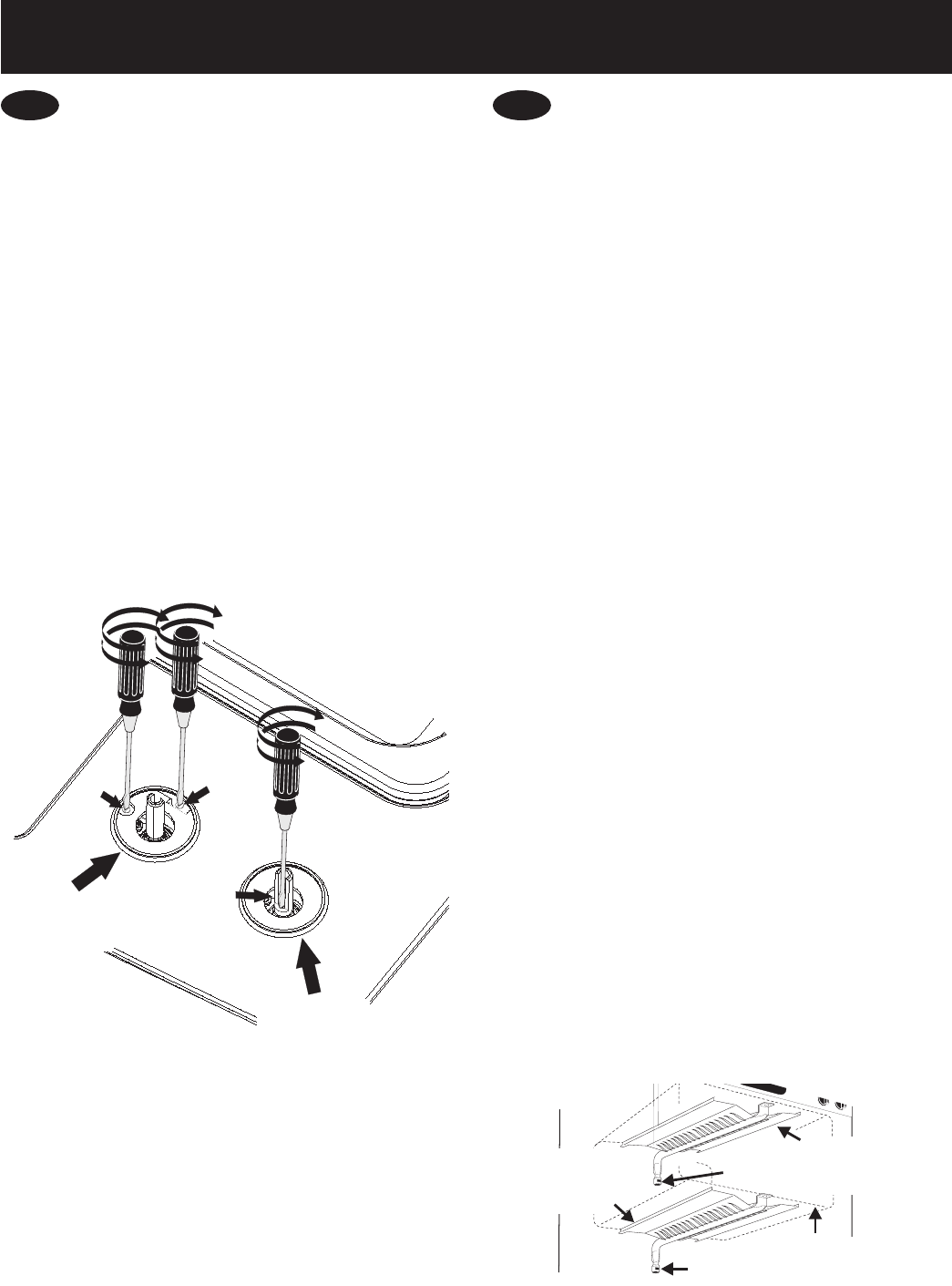

Válvuladesupercie
de quemador regular
A
B
El hueco
del
vástago
de la
válvula
En sentido de
las manecillas
del reloj
En sentido
opuesto a las
manecillas del
reloj
Válvula del
quemador
Puente o Triple
Figura 12
Obturador
de aire
Parte inferior del
horno (extraíble)
Quemador a
la altura de la
cintura
Deflector inferior
del horno
(extraíble)
Obturador
de aire
10.6
Operación de Quemadores del Horno y
Ajustes de Horno
10.6.1 - Quemador de ignición eléctrica
La operación de los encenderse eléctricos debe de ser
revisada después de que la cocina y los conectores de la
línea de suministro haya sido cuidadosamente revisada
para descartar fugas y que la cocina haya sido conectada a
la corriente eléctrica.
El quemador del horno está equipado con un sistema de
control eléctrico así como un encendedor de quemador
de horno eléctrico. Si su modelo esta equipado con un
quemador de asado central superior, también contará
con un encendedor de quemador eléctrico. Estos sistemas
de control no requieren ajustes. Cuando el horno esta
configurado para operar, la corriente fluirá hacia el
encendedor y tendrá un resplandor de manera similar a
una bombilla de luz. Cuando el encendedor a alcanzado
una temperatura suficiente para encender el gas, la
válvula del horno controlada eléctricamente se abrirá y
el fuego aparecerá en el quemador del horno. Hay un
lapso de tiempo de 30 a 60 segundos después de que el
termostato se enciende y antes de que la llama aparezca
en el quemador del horno. Cuando el horno alcanza la
configuración del dial, el encendedor resplandeciente se
apagará. La llama del quemador desaparecerá por 20 a
30 segundos después de que el encendedor se apaga.
Para mantener cualquier temperatura de horno dada, este
ciclo continuará tanto como el dial (o visualizador) esté
configurado para operar.
Después de retirar todos los materiales del empaque y la
literatura del horno:
A) Fije el horno en HORNEAR (BAKE) a 300°F. Vea la guía
de Uso y Cuidado para conocer las instrucciones de
funcionamiento.
B) En 60 segundos el quemador del horno se encenderá.
Revise que exista un fuego adecuado, y permita
que el quemador cumpla su ciclo una vez. Gire los
controladores hacia off (APAGADO).
C) Si su modelo esta equipado con un asador central
superior, fije el horno en ASAR. Vea la Guía de
Uso y Cuidado para conocer las instrucciones de
funcionamiento.
D) En 60 segundos el quemador de asar debe de
encenderse. Revise si exista una llama adecuada. Gire
los controles hacia off (APAGADO).
Figura 11
10.5
Adjust the "LOW" Setting of the Dual
Burner Surface Valve (Figure 11)
Note: On the dual valve the low setting of each portion
should be adjusted individually.
a. Push in and turn control to LITE until the rear portion
of the bridge burner ignites only.
b. Quickly turn knob to LOWEST POSITION.
c. If burner goes out, reset control to OFF.
d. Remove the surface burner control knob.
e. The rear or outer portion of the burner flame size
can be increased or decreased with the turn of the
screw A. Use screw B to adjust the flame size of the
center portion of the burner. Turn counterclockwise
the screw to increase flame size. Turn clockwise the
screw to decrease flame size. Adjust flame until you
can quickly turn knob from LITE to LOWEST POSITION
without extinguishing the flame. Flame should be as
small as possible without going out.
Note: Air mixture adjustment is not required on surface
burners.
