Installation Instructions

36
INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30" À GAZ
(Modèles avec brûleurs fermés)
ARRIÈRE DE
L’APPAREIL OU
MUR ARRIÈRE
MUR ARRIÈRE
Support
anti-bascule
Retour
de l’armoire
Porte
d’armoire
Armoire
de cuisine
GLISSEZ
L’APPAREIL
C
L
10 ”½
(26.7 cm)
Figure14
Figure 15
11

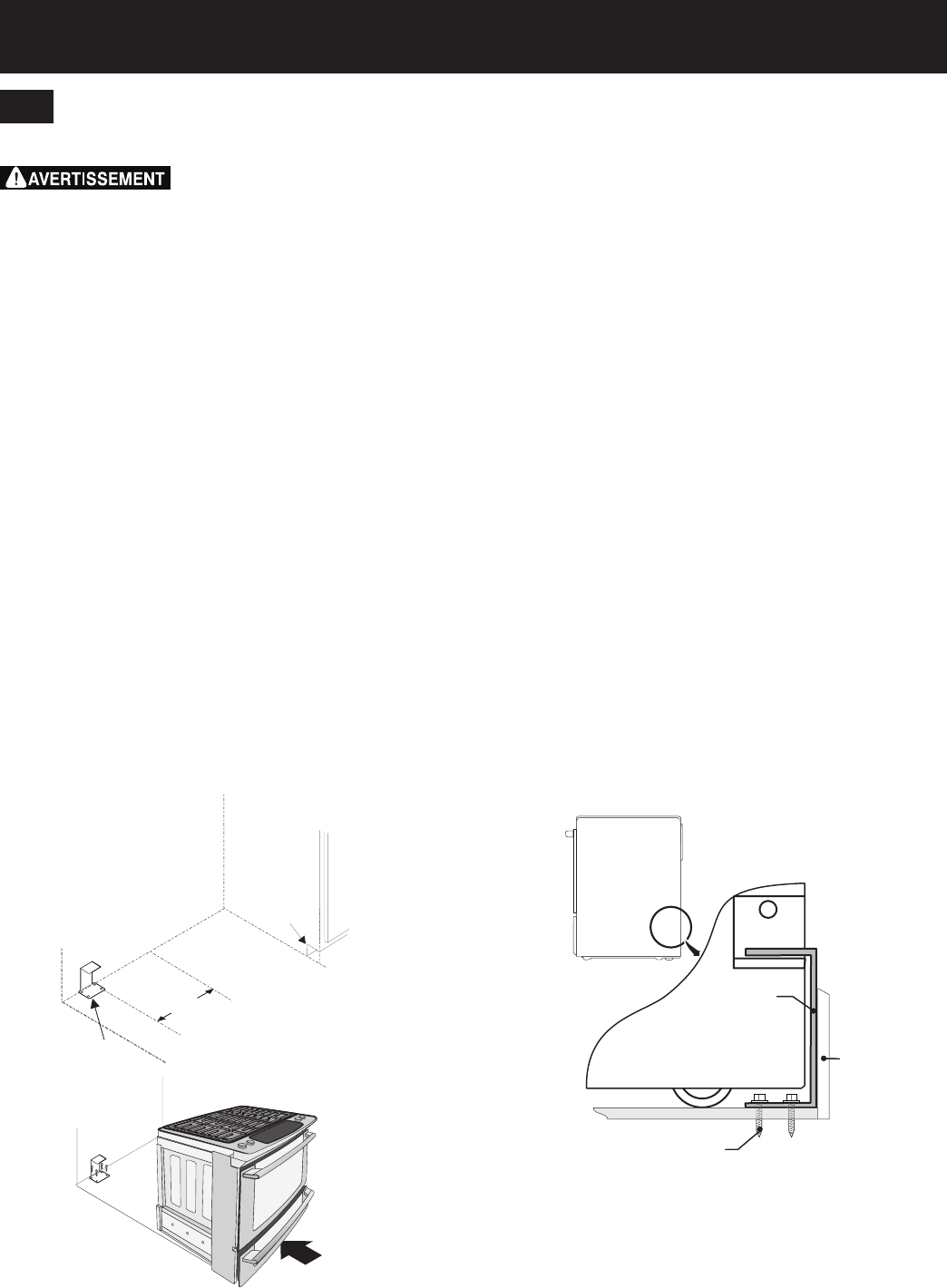

Instructions d’installation du
support anti-bascule
Pour réduire le risque de
basculement de la cuisinière, protégez-la en installant
les vis et le support anti-bascule fournis avec la
cuisinière. Ils sont situés dans un sac de plastique dans
le four. Si vous n’installez pas ce support anti-bascule,
la cuisinière risque de basculer si un poids excessif est
placé sur une porte ouverte ou si un enfant y grimpe.
Les renversements de liquides chauds ou la cuisinière
peuvent provoquer de sérieuses blessures.
Suivez les instructions ci-dessous pour installer le support
anti-bascule.
Si vous déplacez la cuisinière pour l’installer à un autre
endroit, vous devez également déplacer le support
anti-bascule pour les installer avec la cuisinière.
OutilsRequis:
Tourne écrou de 5 /16"(0,79 cm) ou tournevis à tête
carrée
Clé à molette
Perceuse électrique
Foret de 3/16"(0,5 cm) de diamètre
Foret de maçonnerie de 3/16"(0,5 cm) diamètre (si
l’installation se fait dans du béton)
Le support anti-bascule se fixe au plancher, à l’arrière
au centre de la cuisinière, pour retenir la patte arrière
centrale. En le fixant au plancher, assurez-vous que les
vis ne pénètrent pas dans la plomberie ou le câblage
électrique. Les vis fournies fonctionneront aussi bien
dans du bois que dans du béton.
1. Dessinez une ligne au sol (à l'avant de l'ouverture) en
ligne avec le devant des armoires (et non en ligne avec
le retour d'armoire).
2. Dépliez le gabarit de papier et placez-le à plat
sur le plancher, l’avant et les extrémités des côtés
exactement sur la ligne préalablement tracée (utilisez
le diagramme ci-dessous pour localiser le support
anti-bascule si le gabarit de papier n’est pas disponible
(Figure15)).
3. Tracez sur le plancher l’emplacement des 4 trous
de montage indiqués sur le gabarit. Pour faciliter
l’installation, des trous pilotes d’un ½"(1.3 cm) de
profondeur et 3/16" (0.5 cm) de diamètre peuvent
être percés dans le plancher.
4. Enlevez le gabarit et placez le support
anti-bascule sur le plancher. Alignez les trous dans
le support anti-bascule avec les trous tracés sur le
plancher et fixez avec les 4 vis fournies. Le support
anti-bascule doit être fixé sur un plancher solide
(Figure 16). Si vous les fixez à un plancher en béton,
percez d’abord des trous pilotes de 3/16" (0.5 cm) de
diamètre à l’aide d’un foret à maçonnerie.
5. Assurez-vous que les vis de nivellement ainsi que
les dispositifs de nivellement sont à la position la plus
haute.
6. Replacez la cuisinière en la faisant glisser, en
vous assurant que la patte centrale est bien agrippée
au support anti-bascule (Figure 16). Abaissez
l'appareil en ajustant les vis et les dispositifs de
nivellement jusqu'à ce que le dessous de la surface
vitrifiée touche à peine le dessus du comptoir. Référez-
vous à la section Mise à niveau de la cuisinière.
7. Après l'installation, vérifiez que la cuisinière est
bien agrippée au support anti-bascule en agrippant
le dessus de l’extrémité arrière de la cuisinière et
essayant soigneusement de l’incliner vers l’avant pour
vous assurer que la cuisinière est correctement ancrée.
Cuisinière
Support
anti-bascule
Vis de
montage
Plancher
Arrière de
la cuisinière
Mur
