Installation Instructions

24
INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30"
(Modelos con quemadores sellados)
BORDE TRASERO
DE COCINA O
P
APRED
TRASERA
PARED
TRASERA
FIJACIÓN
ANTI
INCLINACIÓN
Contorno de
placa
Puerta de
armario
Armario
de cocina
DESLIZAR HACIA
DETRÁS
C
L
10 ”½
(26.7 cm)
1. Dibujar una línea central en el piso donde se instalará
la cocina. Si no hay pared posterior, dibujar otra línea
en el piso que corresponda a la parte posterior de la
cocina.
2. Desplegar el molde de papel y colocarlo alisado sobre
el piso con el vértice posterior derecho posicionado
exactamente en la intersección de las líneas central y
posterior dibujadas anteriormente. (Si no se dispone
de un molde, usar el diagrama incluido a continuación
para ubicar las ménsulas (Figura 14)).
3. Marque en el suelo la ubicación de los cuatro orificios
de montaje que aparecen en el modelo. Para facilitar
la instalación se pueden hacer en el suelo orificios
pilotos de 3/16"(0,48 cm) de diámetro de 1/2"(1,27
cm) de profundidad.
4. Retire el modelo y ubique la abrazadera en el suelo.
Alinee los orificios en la abrazadera con las marcas
en el suelo y ajuste con los cuatro tornillos provistos.
La abrazadora debe quedar fijada al suelo (figura
16) sólido. Si se fija al suelo concreto, primero haga
orificios pilotos de un diámetro de 3/16"(0,48 cm),
utilizando una barrena para concreto.
5. Asegúrese que las 4 patas de nivelación están en la
más alta posición posible.
6. Deslice la cocina hacia su lugar asegúrandóse que la
pata de centro trasera está completamente segura
con el soporte anti-inclinación (Figura 15). Baje la
cocina ajustando las 4 patas de nivelación hasta que
la plancha de cocinar está apoyada en el mostrador.
Refiere a la “Nivelación de la cocina” a la página 6.
7. Después de haber realizado la instalación verifique
que la fijación anti-inclinación está empotrada. Usted
también puede asir el borde trasero de la cima de
la estufa y cuidadosamente intentar voltearla para
asegurarse de que la estufa sea adecuadamente
anclada.
11
Instrucciones de instalación de la
jaciónanti-inclinación
Para reducir el riesgo de inclinación
de la cocina, ésta debe ser asegurada hacia el piso con las
fijaciones de anti-inclinación y los tornillos que vienen con
la cocina. Estos componentes se encuentran en el horno.
Si no instala las fijaciones, corre el riesgo que su cocina
pueda inclinarse si pone demasiado peso en ella o si un
niño sube sobre ésta. Esto podría ocasionar graves heridas
causadas por líquidos calientes o por la propia cocina.
Siga estas instrucciones para instalar las fijaciones de anti-
inclinación.
Si la cocina es trasladada a otro lugar, las fijaciones de anti-
inclinación deben también ser trasladados con la cocina.
Herramientas necesarias:
Llave de tuerca ajustable
Trinquete
Taladro eléctrico con barrena de 1/8"(0,32 cm)
Aprieta tuercas de 5/16"(0,8 cm)
Nivel
Abrazadera sujetada al suelo en la parte trasera de la
cocina para tener asida la parte posterior de la cocina. Al
fijarla al suelo, verificar que los tornillos no atraviesen la
instalación eléctrica o de fontanería. Los tornillos provistos
sirven para madera o concreto.

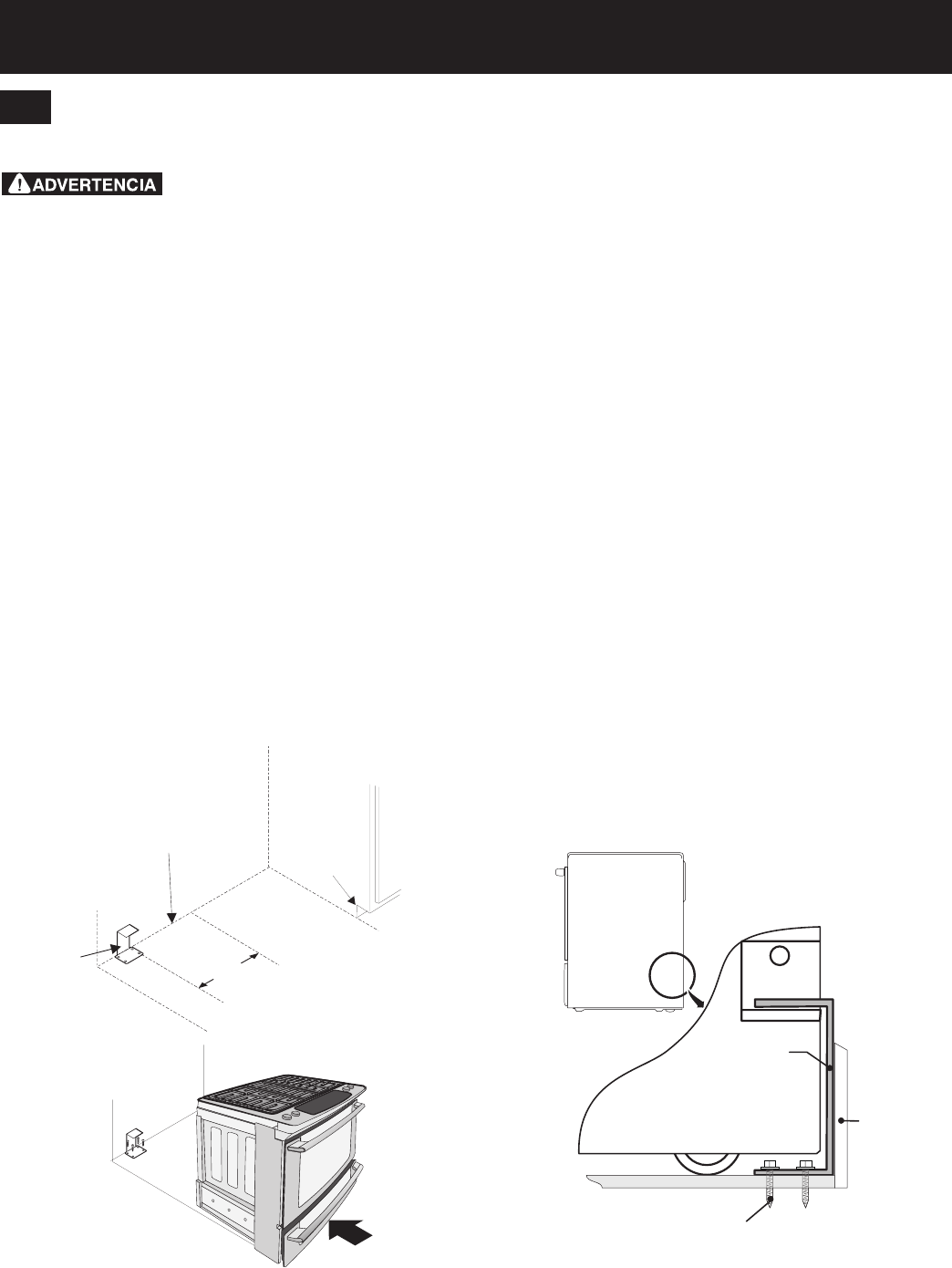

Figura 14
Figura 15
Cocina
Fijación
anti-inclinación
Tornillos de montaje
de suelo
Suelo
Parte posterior
de la cocina
Pared
