Installation Instructions

30
INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30" À GAZ
(Modèles avec brûleurs fermés)
Une fois le régulateur en place, ouvrez le robinet de la ligne
d’alimentation en gaz. Attendez quelques minutes pour
permettre au gaz circuler à travers la canalisation pour le
gaz.
Veillezàcequ’iln’yaitpasdefuites. Après avoir
raccordé l’alimentation en gaz à la cuisinière, à l’aide d’un
manomètre vérifiez si le système ne fuit pas. Si vous ne
disposez pas d’un manomètre, ouvrez l’alimentation en gaz
et utilisez un liquide détecteur de fuites sur tous les joints et
les raccords.
N’utilisez pas de flamme nue pour
vérifier les fuites de gaz. La détection des fuites à l’aide
d’une flamme pourrait provoquer un incendie ou une
explosion.
Resserrez tous les raccords si nécessaire, afin de prévenir
les fuites de gaz dans la plaque de cuisson ou le tuyau
d’alimentation.
Débranchez la cuisinière et fermez son robinet
d’alimentation en gaz lors de toute vérification de
pression du circuit d’alimentation de gaz à une pression
supérieure à 1/2 lb/po2 (3.5 kpa ou 14"
(35,56 cm) colonne
d’eau).
Isolez la cuisinière du réseau d’alimentation en gaz
en fermant son robinet d’arrêt manuel, lors de toute
vérification de pression du circuit d’alimentation en gaz à
une pression inférieure ou égale à 1/2 lb/po2 (3.5 kpa ou 14
po. colonne d’eau).
5
Conversion au gaz propane
Cet appareil fonctionne au gaz naturel ou au gaz propane.
Il est réglé en usine pour fonctionner au gaz naturel.
Si vous désirez convertir votre cuisinière au gaz propane,
servez-vous des orifices fixes fournis dans l’enveloppe
portant l’inscription «POUR CONVERSION AU GAZ
Le régulateur est situé tel
que montré ici.
Ne
laissez pas le régulateur
glisser sur le tuyau lors
du branchement.
Branchement du régulateur de pression
Le régulateur est installé à l'appareil.
Ne serrez pas trop les raccords. Le
régulateur est moulé sous pression. Un serrage excessif
pourrait le fissurer et provoquer une fuite de gaz susceptible
de causer un incendie ou une explosion.

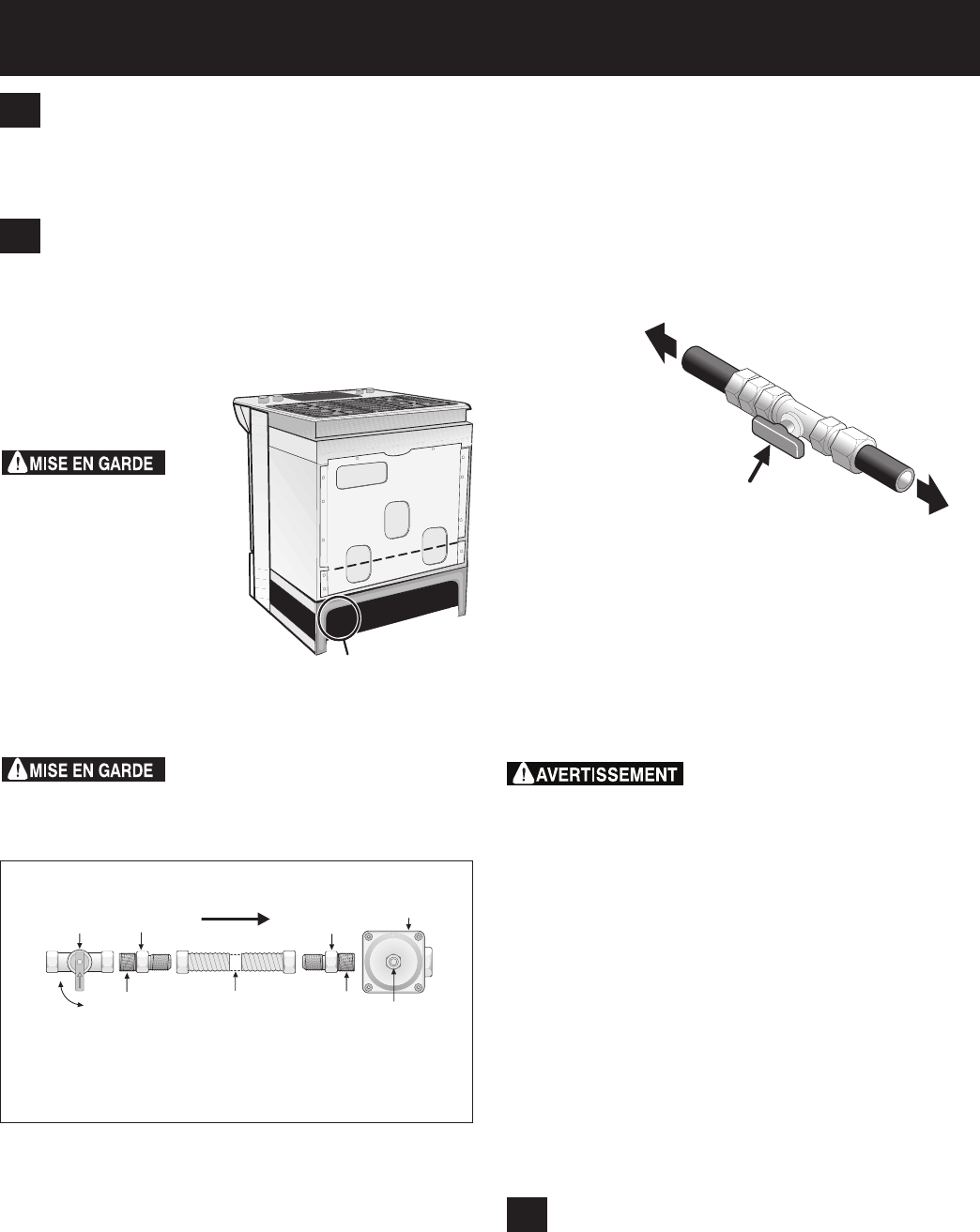

Emplacement du
régulateur
Figure 3
Tous les branchements doivent être serrés
à l'aide d'une clé à ouverture fixe
Figure4
Adapteur
de raccord
évasé
DÉBIT
DU GAZ
Robinet
d’arrêt
manuel
Régulateur
de pression
Allumé
Arrêté
Flexible
Connector
Couvercle
d’accès
Mamelon
Adapteur
de raccord
évasé
Mamelon
Assemblez le connecteur flexible du conduit d’alimentation
en gaz au régulateur de pression dans l’ordre qui suit
1. robinet d’arrêt manuel (non-inclus)
2. ½" mamelon (non-inclus)
3. ½" adaptateur de raccord évasé (non-inclus)
4. connecteur flexible, (non-inclus)
5. ½" adaptateur de raccord évasé (non-inclus)
6. ½" mamelon (non-inclus)
7. régulateur de pression. (inclus)
Figure 5
Robinet d’arrêt
manuel-Ouvert
Vers l’appareil
Vers la ligne de gaz
Utilisez des pâtes à joints de tuyauterie fabriquées pour
utilisation avec gaz naturel et propane, pour sceller les
connexions de gaz. Si des connecteurs flexibles sont utilisés,
assurez-vous qu’ils ne sont pas tordus.
La ligne de gaz doit être munie d'un robinet d'arrêt manuel
approuvé. Ce robinet doit être installé dans la même pièce
que l'appareil et doit être facile d'accès. Ne bloquez l'accès
au robinet. Ce robinet permet d'arrêter ou de permettre
l'alimentation en gaz à la cuisinière.
3
Scellez les ouvertures
Scellez toutes les ouvertures dans le mur à l'arrière de la cuisi-
nière ainsi que celles dans le plancher sous l'appareil une fois
que la ligne de gaz est installée.
4
Branchez le gaz à la cuisinière
Important: Enlever tout le matériel d’emballage des com-
partiments du four avant de brancher l’alimentation à gaz et
électrique à la cuisinière.
Afin de prévenir les fuites, utilisez des pâtes à joints de tuyau-
terie fabriquées pour utilisation avec gaz naturel et propane.
