Bildform
51
• "Projektorfunktionseinstellungen - Einstellung-Menü" S.150

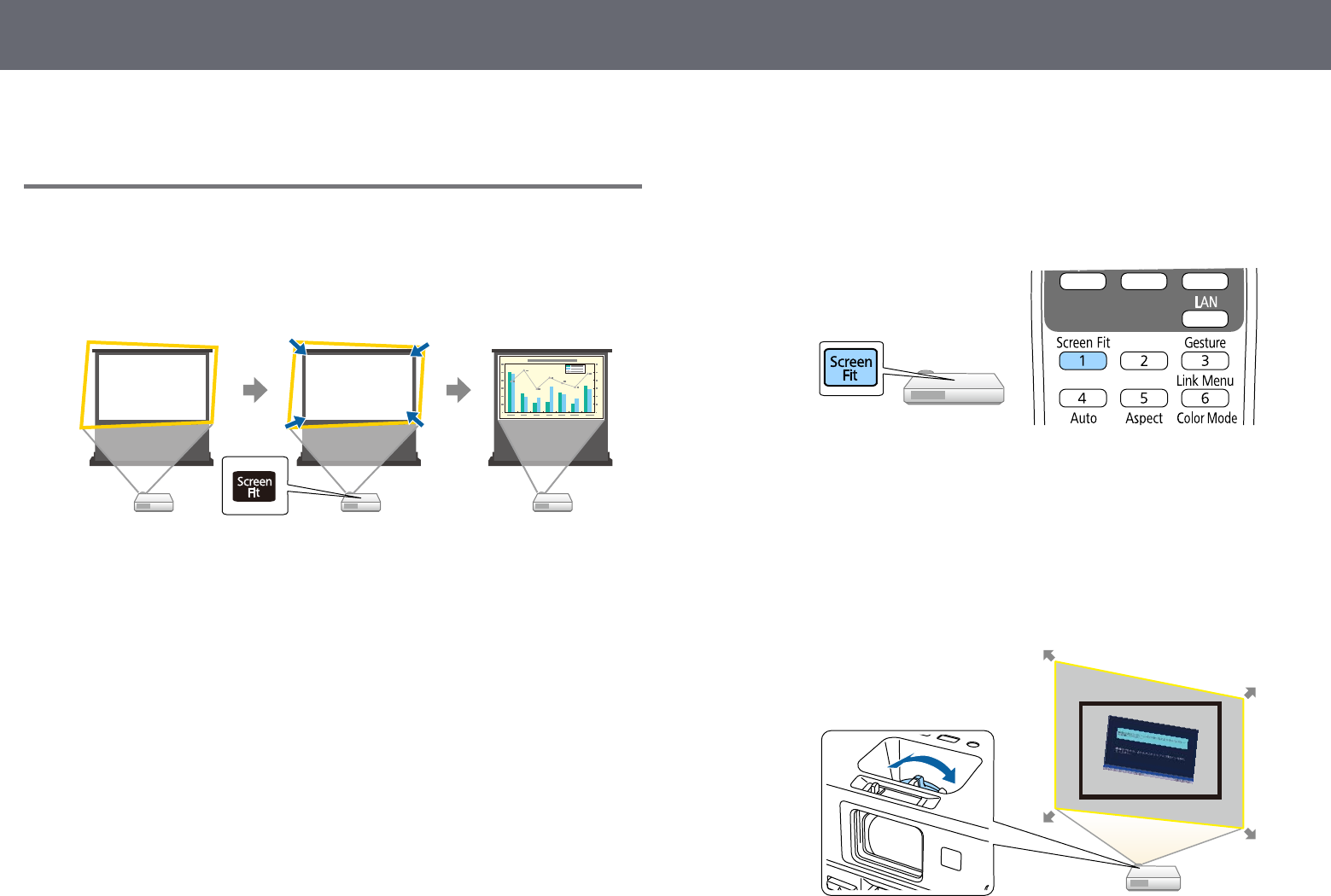

Automatische Korrektur der Bildform mit Screen Fit
Mit der Screen Fit-Funktion des Projektors können Sie Form und Position
der Bilder zur Anpassung an Ihre Projektionsfläche automatisch korrigieren
(EB-2265U/EB-2255U/EB-2250U/EB-2245U/EB-2165W/EB-2155W/EB-
2065/EB-2055/EB-X550KG/EB-X500KG).
Der Projektorsensor kann unter folgenden Bedingungen Größe und Form der
Projektionsfläche erkennen:
• Die Größe der Projektionsfläche beträgt maximal 100 Zoll (254 cm) (EB-
2265U/EB-2255U/EB-2250U/EB-2165W/EB-2155W/EB-2065/EB-2055/EB-
X550KG/EB-X500KG)
• Die Größe der Projektionsfläche beträgt maximal 88 Zoll (224 cm) (EB-
2245U)
• Projektionsabstand beträgt ca. 1,5 bis 3,0 m (EB-2265U/EB-2255U/EB-
2250U/EB-2245U)
• Projektionsabstand beträgt ca. 1,2 bis 3,0 m (EB-2165W/EB-2155W/EB-
2065/EB-2055/EB-X550KG/EB-X500KG)
• Der Projektionswinkel ist um etwa 20 ° nach rechts oder links bzw. 30 °
nach oben oder unten geneigt
• Der Raum ist nicht zu dunkel
• Die Projektionsfläche ist nicht gemustert und lenkt den Sensor nicht ab
a
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
b
Drücken Sie die [Screen Fit]-Taste am Bedienfeld oder an der
Fernbedienung.
Eine Meldung wird angezeigt.
c
Bewegen Sie den Projektor so, dass die Meldung in der Mitte der
Projektionsfläche erscheint.
d
Vergrößern Sie das Bild, bis der gelbe Rahmen über den Rand der
Projektionsfläche hinausragt.
