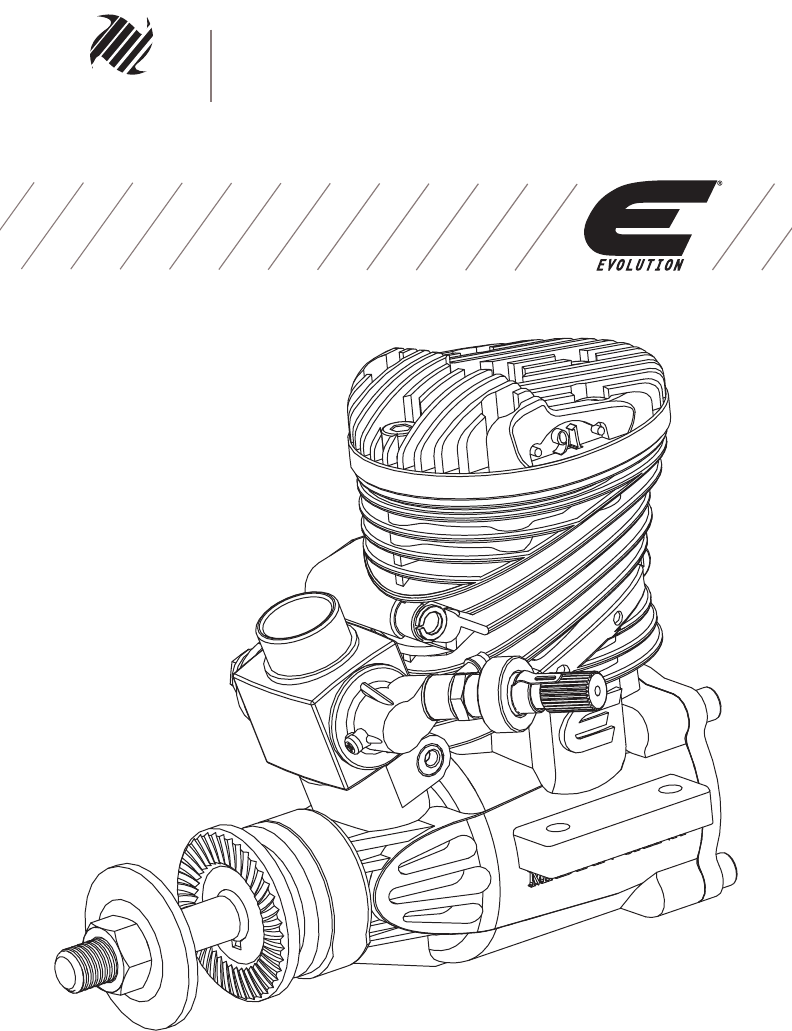

.91 c.i.
FR REMARQUE La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d’Horizon Hobby, Inc. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit.
FR • Toujours contrôler que le failsafe place bien la commande des gaz au ralenti. • Toujours effectuer un test de portée avant le vol. • Toujours couper en premier l’alimentation en carburant (pincez ou débranchez la durite du carburateur) quand vous souhaitez arrêter le moteur. • Ne jamais tenter d’arrêter l’hélice avec les doigts, les mains ou autre partie du corps. • Ne jamais faire passer des objets dans l’hélice pour la stopper.
FR Eléments inclus MOTEUR • Silencieux • Vis & joint de silencieux • Bougie (EVOGP1) • Filtre Carburant en ligne (EVOA105) • Filtre plongeur (EVOA106) • Manuel d’utilisation • Planche de décoration ARTICLES OPTIONNELS • Lot d’accessoires de démarrage (HANSTART) • Compte tours (HAN156) • Applicateur d’huile de stockage bleue (EVOX1001) • Recharge d’huile de stockage bleue (EVOX1002) • Bougie performances #9 (HAN3015) • Démarreur Powerpro 12V (HAN161) Bougie Raccord du silencieux Silencie
FR Installation du silencieux L e kit d’accessoires de montage du silencieux inclut des vis de montage (2), des rondelles (2), les joints de silencieux (2) et des clés coudées (2) 1. Mettre une rondelle frein sur chacune des vis du silencieux. Faire passer les vis du silencieux à travers la tête de cylindre (culasse). 2. Placer le joint de silencieux sur les vis de fixation du moteur. 3. Aligner le joint de silencieux avec l’orifice de l’échappement et les vis de montage du silencieux. 4.
FR Réglage de l'ouverture des gaz 1. Mettre le manche des gaz sur bas et centrer le trim des gaz. 2. Ajuster la longueur de la tringlerie des gaz jusqu’à ce que les gaz soient ouvert à 1 mm. 3. Déplacer le manche des gaz vers l’avant pour confirmer l’ouverture du papillon. Si le manche des gaz ne s’ouvre pas, inverser la voie des gaz sur votre émetteur. 4. Déplacer le manche des gaz et le trim des gaz vers l’arrière pour confirmer la fermeture du papillon. 5.
FR Carburant Nous vous recommandons d’utiliser du carburant de haute qualité comme le Cool Power, l’Omega ou le Power Master contenant 10 à 15% de nitro. Les moteurs Evolution ont été testés avec ces carburants. Si vous utilisez du carburant d’autres marques, il sera peut être nécessaire de régler les pointeaux pour compenser les différences. Bougie Les moteurs Evolution sont livré équipés d’une bougie “Super Plug” qui permet un ralenti stable et une parfaite combustion.
FR Réglage des pointeaux Le contre-pointeau est équipé d’une butée qui permet d’éviter les réglages inappropriés. Si votre moteur démarre en suivant la procédure cidessus, mais s’arrête quand le chauffe-bougie est retiré, veuillez suivre les étapes suivantes. Réglage du pointeau de richesse Moteur tournant, avion tenu par une personne, mettez les gaz à fond, puis pincez et relâchez la durite d’arrivée de carburant afin de réduire temporairement le flux de carburant. performances.
FR Contre-pointeau SetRight Les pointeaux SetRight ont été conçus pour faciliter les réglages, l’utilisateur trouvera les réglages correspondant aux conditions de vol les plus courantes. Cela sert également d’outil pour identifier les soucis de fonctionnement. Si vous trouvez que la plage de réglages offerte par les pointeaux SetRight est inadéquate après avoir effectué la période d’utilisation initiale, votre moteur présente un souci.
FR nécessaire à la journée de vol. Cela permet de laisser la plus grande quantité de carburant à l'abris chez vous, vous évitant ainsi de le dégrader. 3. Le filament ne brille plus, il est recouvert d’un dépot blanc. (Il s’agit d’une réaction due à la combustion, plus le filament est brillant, meilleure la combustion sera). Conseil: Ne jamais stocker les bidons de carburant en plastique sur une surface métallique ou sur du béton, sous peine de risquer une contamination par humidité.
FR Caractéristiques techniques du moteur Evolution .91 Article Cylindrée Alésage Course (c.i.
FR Vue éclatée 31 1 2 3, 30 28 4 5 18, 31 30 6 17 16, 17, 30 29 12 15 14 19 13 30 11 10 9 7 20 21 22 32 23 27 24 25 26 38 8
FR Garantie et réparations Durée de la garantie - Garantie exclusive Horizon Hobby, Inc. (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d’achat par l’Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d’obligation de garantie de 18 mois à l’expiration de la période de garantie.
FR une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l’expédition du produit jusqu’à sa réception acceptée. Veuillez joindre une preuve d’achat, une description détaillée des défauts ainsi qu’une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d’une adresse complète, d’un numéro de téléphone (pour demander des renseignements) et d’une adresse de courriel.
