Diferenční manometr (tlakoměr) HD-700
Obj. č.: 12 32 29
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup diferenčního manometru Extech HD-700.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Úvod
Manometr Extech HD700 měří rozsah a diferenční tlak v rozmezí ±2.000 psi (13,79 MPa).
Model HD-700 nabízí až 11 jednotek měření tlaku, z kterých si můžete vybrat pomocí tlačítka
na čelním panelu. Má diferenční vstup, který používá pohodlné, rychle odpojitelné konektory
připojení. Pokročilé funkce přístroje zahrnují podržení naměřených údajů na displeji (DATA HOLD),
režim zaznamenání minimální, maximální a průměrné hodnoty (MIN – MAX – AVG RECORD),
vynulování displeje a zobrazení rozdílu tlaku (ZERO / OFFSET), automatické vypnutí (AUTO POWER
OFF) a připojení k počítači přes USB. Výrobek byl předtím, než opustil výrobu plně testován
a kalibrován a při správném zacházení Vám bude poskytovat spolehlivé služby po celá léta.

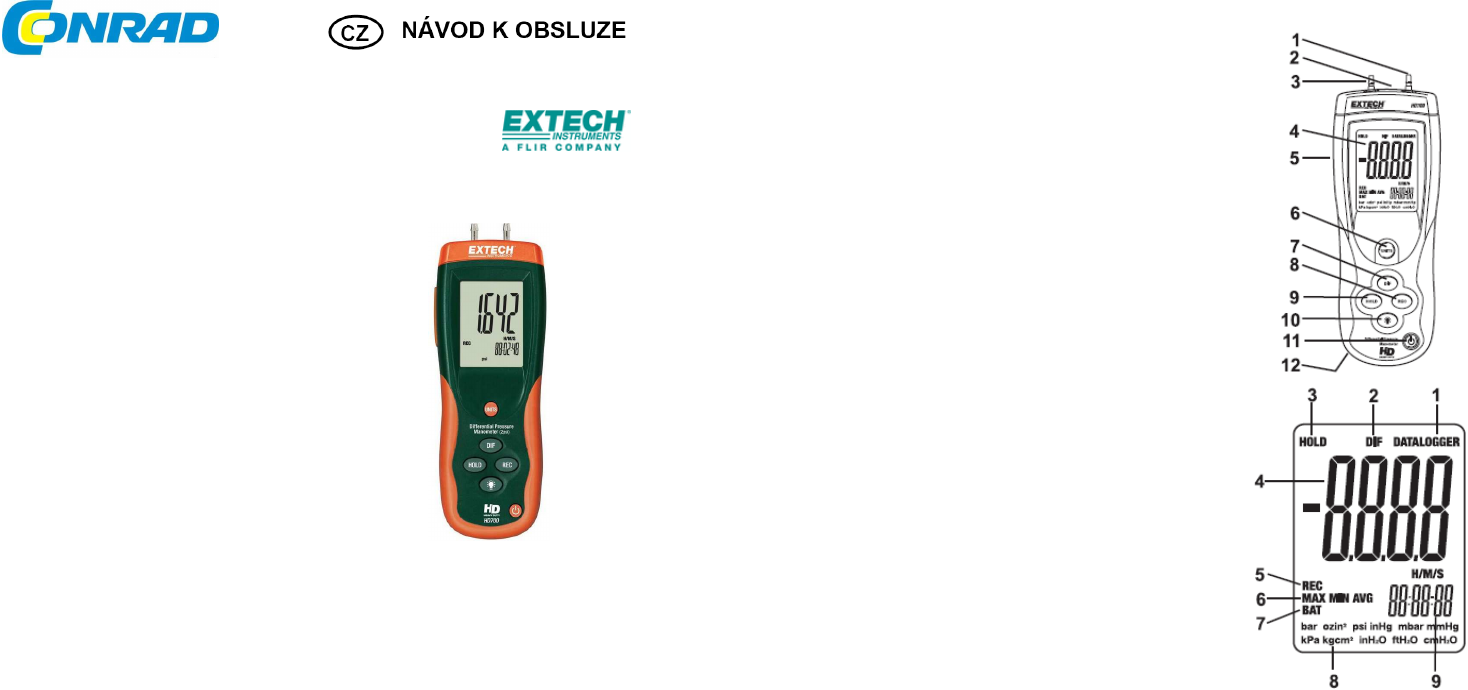

Popis manometru
1. Vstup P1
2. Vstup síťového adaptéru
3. Vstup P2
4. LCD displej, na kterém se zobrazují naměřená data, jednotky
měření, časovač uplynulé doby a symboly funkcí, jak jsou
popsány v tomto návodu.
5. Zdířka pro připojení USB kabelu (3,5 mm) slouží pro připojení
k PC s příslušným softwarem.
6. Tlačítko volby jednotek měření (UNIT).
7. Tlačítko DIF – stiskněte pro zobrazení diferenčního tlaku.
Používá se také pro zobrazení odchylky.
8. Tlačítko záznamu (RECORD) – stiskněte pro zobrazení režimu
záznamu MIN/MAX/AVG.
9. Tlačítko HOLD / ZERO – stiskněte pro podržení naměřené
hodnoty na displeji a také pro vynulování displeje. (Podržte
stisknuté, dokud se na displeji nezobrazí samé nuly.)
10. Tlačítko BACKLIGHT pro zapnutí podsvícení displeje, které
se automaticky vypíná po 40 sekundách.
11. Tlačítko POWER pro zapnutí a vypnutí přístroje.
12. Schránka pro baterie (na zadní straně přístroje).
Displej
1. Výstup dat přes USB
2. Režim diferenčního tlaku
3. Režim podržení dat na displeji
4. Primární zobrazení
5. Režim záznamu
6. Indikátory MAX/MIN/AVG
7. Indikátor nízkého stavu baterie
8. Jednotka měření tlaku
9. Uplynulý čas měření
Základní ovládaní
Napájení manometru
K napájení manometru HD700 slouží jedna 9 V baterie. Pokud se při stisknutí spínače POWER
přístroj nezapne, nebo pokud se na displeji rozsvítí symbol BAT, je potřebné baterii vyměnit.
Po zapnutí přístroje tlačítkem POWER proběhne krátký test manometru a přístroj se vrátí
do nastavení, při kterém došlo naposledy k jeho vypnutí.
Funkce automatického vypnutí
Aby se co nejvíce prodloužila životnost baterie, má manometr funkci automatického vypnutí, která
se aktivuje po 20 minutách. Pokud chcete tuto funkci vypnout, podržte při zapnutí přístroje stisknuté
tlačítko HOLD. Tlačítko uvolněte, když se na displeji zobrazí symbol „n“. Manometr zůstane nyní
zapnutý, až dokud jej uživatel nevypne, nebo dokud se nevybije baterie. Funkce automatického
vypnutí zůstane vypnuta i při opětovném vypnutí a zapnutí přístroje.
