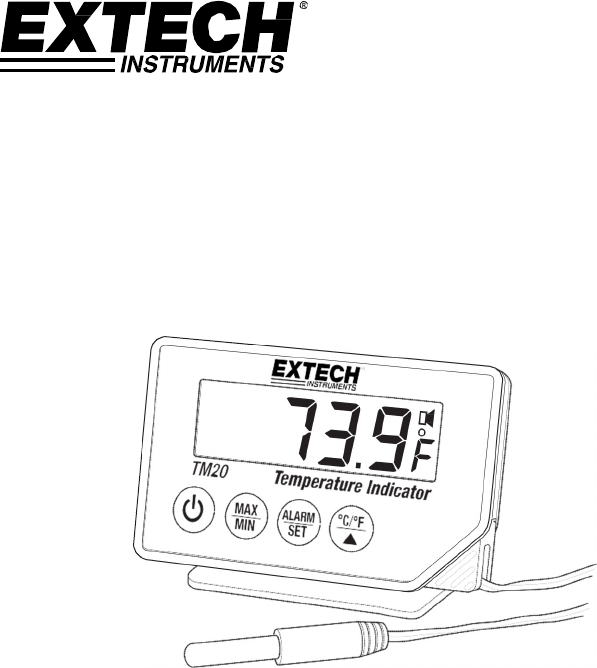

Kézi hőmérő FELHASZNÁLÓI KÉZIKÖNYV Hőmérő standard hőmérséklet érzékelővel, TM20 modell 1 TM20-TM25-EU-DE V1.
TM20-TM25-EU-DE V1.
Előszó Köszönjük, hogy az Extech kézi hőmérőt vásárolta meg. Ez a készülék a levegő, folyadékok, ragasztóanyag vagy félig szilárd anyagok hőmérsékletének mérésére alkalmas. A TM20 egy standard hőmérséklet érzékelővel rendelkezik, míg a TM25 egy beszúró érzékelővel, ami bevezethető a vizsgálandó anyagokba. Ezt a készüléket teljes mértékben tesztelve és kalibrálva szállítjuk, és szakszerű használat mellett hosszú éveken keresztül megbízható szolgálatot tesz. Keresse fel az Extech Instruments weboldalát (www.
Figyelem! Balesetveszély! o o o o o Tartsa távol gyermekektől és háziállatoktól ezeket a termékeket, az érzékelőiket és az elemeket. Az érzékelőket a legnagyobb óvatossággal kezelje. Az elemek nem kerülhetnek tűzzel kapcsolatba, nem zárhatók rövidre, nem szedhetők szét és nem süthetők ki. Rendkívül robbanásveszélyes! Az elemek lenyelése életveszélyes lehet! Ebben az esetben forduljon orvoshoz vagy mentőszolgálathoz. Az elemek egészségre káros savakat tartalmaznak.
Magyarázat Mérőműszer leírás 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Mérőműszer LC kijelző Be-/kikapcsoló gomb MAX-/MIN gomb ALARM-/SET gomb Hőmérséklet mértékegység/felfelé nyíl gomb Mérőműszer tartó/Alaplap Érzékelőkábel Érzékelő hegy Érzékelő rögzítő Megjegyzés: A fali tartó átmenő furata valamint a készülék hátlapján lévő mágnes nincs ábrázolva. Kibővített kijelző szimbólumok 1. Elemkimerülés szimbólum 2. A riasztás szimbóluma 3. Villogó riasztás jelző 4. Magas riasztási fokozat 5.
Használat Kijelző védőfólia A mérőműszer kijelzőjén szállításkor egy védőfólia található. Használat előtt óvatosan távolítsa ezt el. A mérőműszer bekapcsolása Nyissa ki az elemtartót a mérőműszer hátlapján lévő két csavar kioldásával (a mágnes mindkét oldalán). Helyezzen be egy új 3 V-os CR2032 lítium gombelemet, majd zárja vissza a borítást. Ha már be van helyezve egy elem, távolítsa el a szigetelő csíkot, így az elem megfelelően kapcsolatba lép az áramkörrel. A készülék ezzel használatra kész.
MAX‐MIN‐ és HOLD funkció Nyomja meg a MAX/MIN gombot a megjelenített mérési érték befagyasztásához (Hold funkció). Az aktuális mérési érték befagy a kijelzőn és megjelenik a HOLD ikon. Nyomja meg mégegyszer a MAX/MIN gombot, hogy megjelenítse azt a maximális mért értéket, amit a legutolsó visszaállítás óta mért a készülék. A Max kijelzés együtt jelenik meg a maximális mért értékkel. Nyomja meg mégegyszer a MAX/MIN gombot, hogy megjelenítse a minimális hőmérsékleti értéket (MIN).
Műszaki adatok Kijelző Mérési tartomány Felbontás Pontosság Védettség Többfunkciós LCD TM20: -40 ... 70oC (-40 ... 158oF) TM25: -40 ... 200oC (-40 ... 392oF) 0,1oC/oF 0,5oC: 0o ... 24oC 1,0oC: -20o ... -1oC und 25o ... 49oC 2,0oC: -40o ... -21oC és 50o ... 200 oC 0,9oF: 32o ... 75oF 1,8oF: -4o ... 31oF és 76o ... 120oF 3,6oF: 40o ... -5oF és 121o ...
