Manual del usuario Registrador de datos de fuerza G de 3 ejes Modelo VB300
Introducción Agradecemos su compra del Registrador de datos de Fuerza G modelo VB300. El Modelo VB300 puede medir y registrar lecturas de choques y vibración (aceleración) en su escala de medición ± 18g. Este dispositivo puede registrar fuerza G en 3 ejes y los picos relacionados para suministrar un historial de condiciones de choche y vibración. El reloj de tiempo real suministra marcas de tiempo para todos los datos.

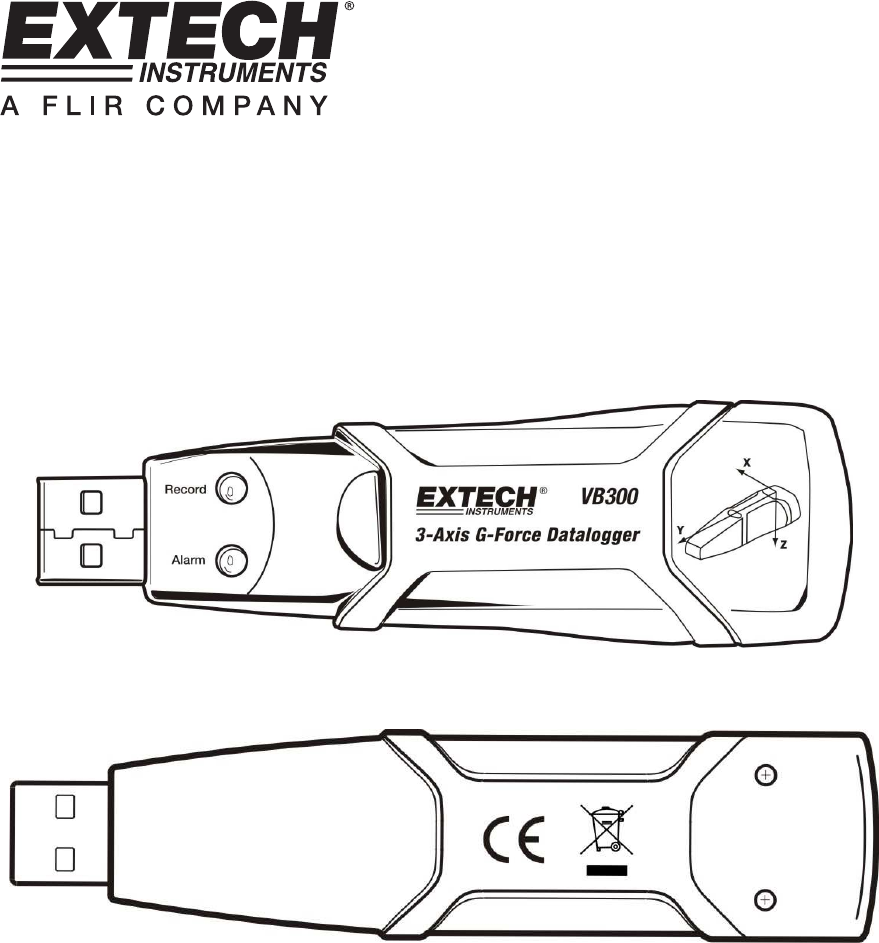

Descripción Descripción del medidor 1. Conector USB 2. LED REGISTRO 3. LED ALARMA 4. Botón Inicio / Paro del Registrador de datos 5. Diagrama de referencia de ejes Nota: Tornillos (2) de acceso al compartimiento de la batería ubicados atrás de la unidad. Consulte la sección de instalación de la batería para más detalles. Descripción del montaje en pedestal 1. Orificios para tornillos de montaje 2. {Traba de giro 3. Candado de la traba de giro 4.
Montaje del VB300 El VB300 queda bien seguro en el pedestal para montaje suministrado. Desenrosque la traba del pedestal e enganche el VB300 en el pedestal. Asegure la traba y siga uno de los métodos para montaje siguientes. Hay tres métodos para montaje del pedestal en el área de prueba: 1. Magnético Imanes potentes integrados en la parte posterior del pedestal 2. Adhesivo: Use pegamento (no suministrado) para fijar el pedestal al área de prueba 3.
Programa de Software del registrador de datos OPERACIÓN DEL SOFTWARE DEL REGISTRADOR DE DATOS TM Para instalar el software Windows para PC del registrador de datos, coloque el disco en el lector CD-ROM. Si el programa de instalación no se abre automáticamente y ofrece la guía en pantalla, (como muestra el siguiente diagrama) explore la unidad CD-ROM, busque el archivo SETUP.EXE y ejecute el programa del disco con un doble clic. Siga las instrucciones en pantalla para completar la instalación del programa.
INSTALACIÓN DEL CONTROLADOR USB La PC solicitará la instalación del controlador USB inmediatamente después de instalar el programa de software principal. Una ventana similar a la mostrada a continuación le guiará para la instalación. Simplemente de clic en INSTALAR para continuar. Para instalar el controlador a mano, conecte el VB300 en un puerto USB disponible en la PC.
Operación básica del Registrador de datos Esta sección cubre sólo las funciones de arranque y paro del registro del Registrador de datos. Toda la demás información se encuentra en la utilería AYUDA en el programa. 1. Ajuste la tasa de muestreo, límite de detección de movimiento, modo de registro, ciclo de destellos LED y más funciones del registrador de datos a través del programa de software suministrado.
Especificaciones Aceleración Escala: ± 18g Precisión ± 0.5g Escala de frecuencia 0 a 60 Hz Memoria del registrador Flash de 4 Mb guarda 168.042 registros normales o 112.028 registros de Resolución: 0.
Reemplazo de la batería El VB300 no pierde sus lecturas guardadas cuando la batería se debilita o cuando se reemplaza. Se detendrá el proceso de registro de datos y no podrá ser reiniciado hasta que la batería sea reemplazada y los datos registrados se hayan descargado a la PC. La vida de la batería es de 1000 horas aproximadamente. Si tiene dudas, reemplace la batería antes de registrar información crucial. Use solo baterías de litio de 3.
