Installation Guide

(F) 9/14
INSTRUCTIONS D’ASSEMBLAGE POUR WB1330
Fleuron
IMPORTANT:
COUPER L’ALIMENTATION
ÉLECTRIQUE AU BOÎTIER CENTRAL
(DISJONCTEUR OU FUSIBLES), AVANT
DE COMMENCER L’INSTALLATION
Déballez délicatement et identiez
toutes les pièces, avant de commencer
l’assemblage. Le ampoule n’est
pas incluses.
NOTE: Ce luminaire de mur nécessite
une boîte de sortie 2 "x 4".
1. Suivre enfermé "multiples instructions
d'installation standard" pour l'installation
électrique et à un dispositif sur la boîte de
la prise murale.
2. Installez le coupe decorative sur le
support et fixez-le en vissant fleuron dans
l'écrou hexagonal.
3. Placez l’abat-jour de verre à l'intérieur
de le coupe decorative.
4. Installez l'abat-jour de verre sur la
plaque de montage en insérant les
vis-capuchon dans les trous des deux côtés
de l'abat-jour de verre et de blocage avec
écrou hexagonal de l'autre côté. Ne pas
trop serrer.
5. Installer l'ampoule (non inclus). Voir
l'étiquette de remplacement des lampes à la
zone de prise pour le type et puissance
maximale à utiliser.

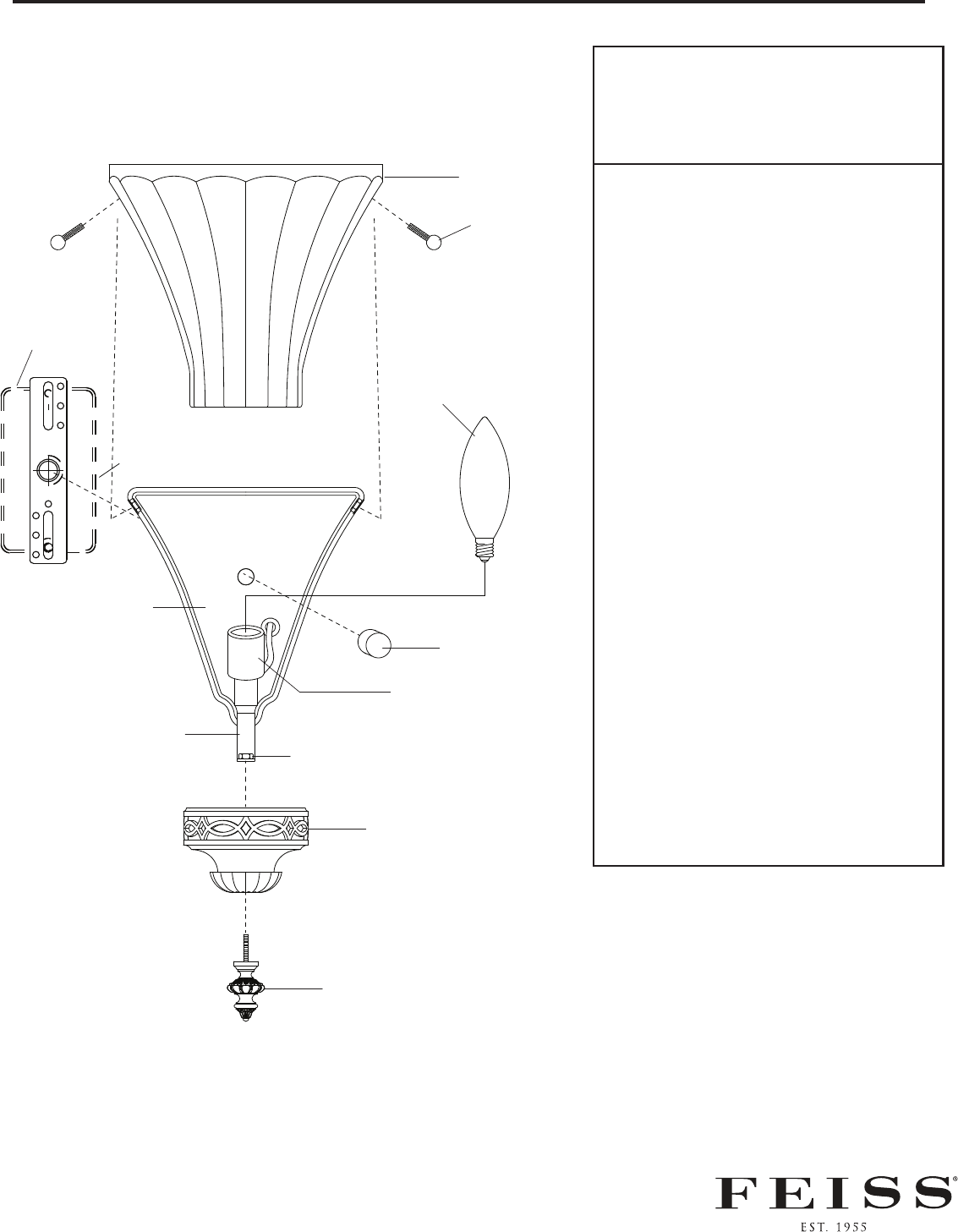

Ampoule
(non incluse)
Douille
Écrou -
capuchon
Plaque
Décorative
Abat-jour
Vís-capuchon
Boîte de sortie
Coupe Décorative
Support
Ecrou Hexagonal
