ŘADA

ŘADA 12

Hodiny spínací, 16 A

I-2018, www.findernet.cz

* shodný program pro každý den

** možnost jiného programu pro dny v týdnu

mechanické spínací hodiny

- s denním programem

- tý denním programem

Typ 12.01

- denní program

- 1P / 16 A

- šířka 35,8 mm

- na DIN-lištu ČSN EN 60715 TH35

Typ 12.11

- denní program

- 1P / 16 A

- šířka 17,5 mm

- na DIN-lištu ČSN EN 60715 TH35

Typ 12.31-0000

- denní program

- 1P / 16 A

- čelní panel 72 x 72 mm

- montáž do panelu

Typ 12.31-0007

- týdenní program

- 1P / 16 A

- čelní panel 72 x 72 mm

- montáž do panelu

• nejkratší interval sepnutí:

1 h (12.31-0007)

30 min (12.01)

15 min (12.11 - 12.31-0000)

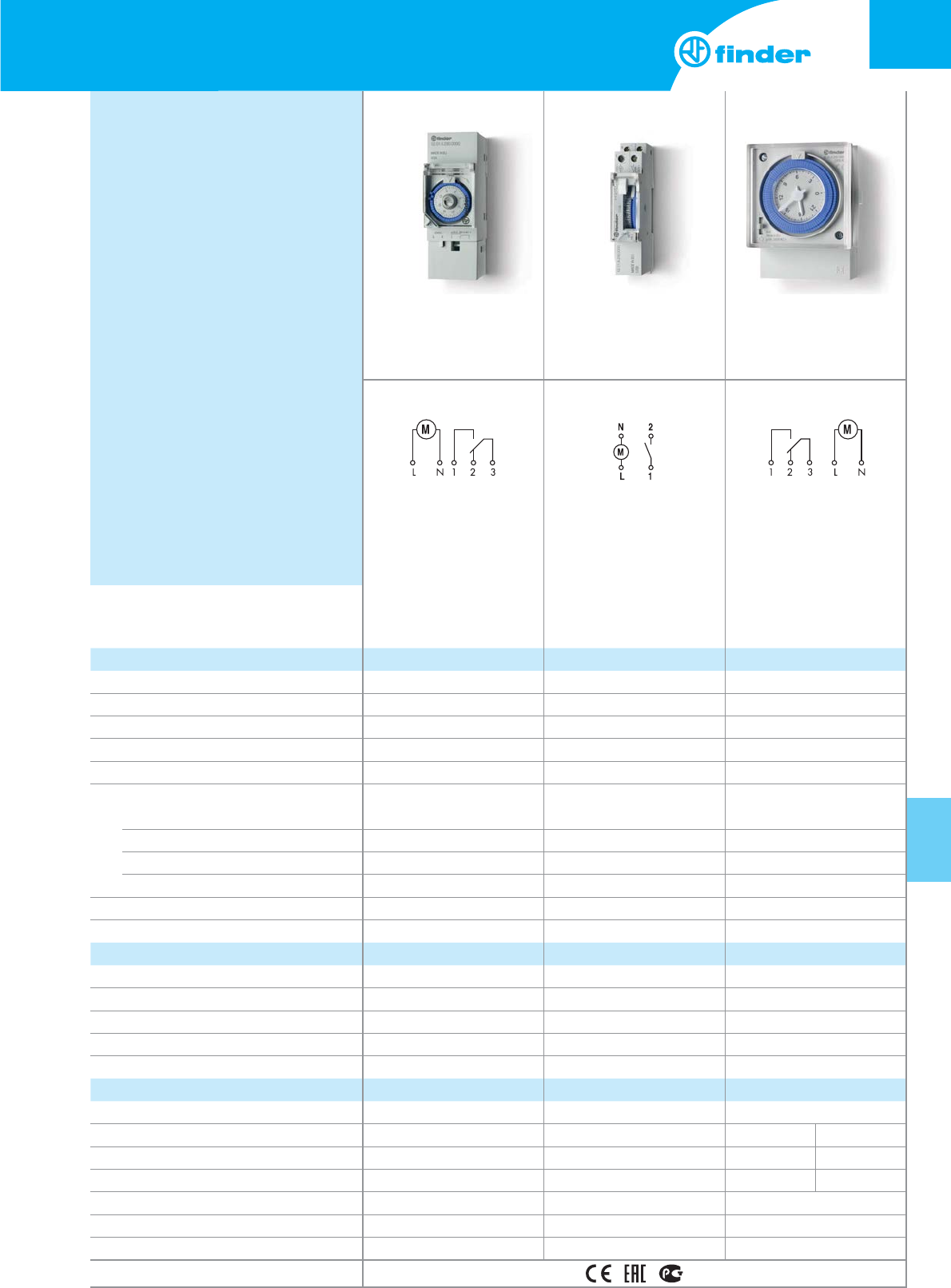

12.01 12.11 12.31

• mechanické denní hodiny

• 1P / 16 A

• na DIN-lištu

ČSN EN 60175 TH35

• mechanické denní hodiny

• 1Z / 16 A

• na DIN-lištu

ČSN EN 60175 TH35

• mechanické denní

nebo týdenní hodiny

• 1P / 16 A

• montáž do panelu

rozměry na straně 11

Kontakty

Počet kontaktů 1P 1Z 1P

Max. trvalý proud /max. spínaný proud A 16/— 16/30 16/—

Jmenovité napětí /max. spínané napětí VAC 250/— 250/— 250/—

AC1 max. spínaný vý kon VA 4000 4000 4000

AC15 max. spínaný vý kon (230 V AC) VA 750 420 420

Přípustné zatížení kontaktů:

žárovky (230V) W 2000 (Z-kontakt) 2000 2000

zářivky kompenzované (230V) W 750 (Z-kontakt) 750 750

zářivky nekompenzované (230V) W 1000 (Z-kontakt) 1000 1000

halogenové lampy (230V) W 2000 (Z-kontakt) 2000 2000

Min. spínaný vý kon mW (V/mA) 1000 (10/10) 1000 (10/10) 1000 (10/10)

Standardní materiál kontaktů AgSnO

AgSnO

AgCdO

Napájení

Jmenovité napětí (U

) V AC (50/60Hz) 230 230 120 - 230

VDC — — —

Jmenovitý příkon AC/DC VA (50Hz)/W 2/— 2/— 2/—

Pracovní rozsah AC (50Hz) (0,85…1,1) U

(0,85…1,1) U

DC———

Všeobecné údaje

Elektrická životnost v AC1 počet sepnutí

50·10

Program denní denní denní tý denní

Počet programovatelných intervalů / den 48 96 96 24 (168/týden)

Nejkratší interval spínání min 30 15 15 60

Přesnost chodu s/den 1,5 1,5 1,5

Teplota okolí °C –5…+50 –5…+50 –10…+50

Krytí IP 20 IP 20 IP 20

Schválení zkušeben (podrobnosti na vyžádání)

Summary of content (14 pages)

PAGE 1
ŘADA ŘADA 12 Hodiny spínací, 16 A 12 mechanické spínací hodiny - s denním programem - týdenním programem 12.01 12.11 12.31 Typ 12.01 - denní program - 1P / 16 A - šířka 35,8 mm - na DIN-lištu ČSN EN 60715 TH35 Typ 12.11 - denní program - 1P / 16 A - šířka 17,5 mm - na DIN-lištu ČSN EN 60715 TH35 • mechanické denní hodiny • 1P / 16 A • na DIN-lištu Typ 12.
PAGE 2
12.51 12.81 OP EAN N T T E P A EAN Typ 12.
PAGE 3
ŘADA ŘADA 12 Hodiny spínací, 16 A 12 elektronické spínací hodiny s týdenním programem - klasické programování joystikem nebo smart programování smartfonem s NFC 12.61 12.62 Typ 12.61 - 1P / 16 A Typ 12.62 - 2P / 16 A • funkce: ZAP, VYP, impuls 1 s...
PAGE 4
ŘADA 12 ŘADA 12 Hodiny spínací s astrofunkcí, 16 A elektronické spínací hodiny s týdenním programem a astro funkcí - klasické programování joystikem nebo smart programování smartfonem s NFC - ZAP/VYP astro funkce dle západu a východu slunce vztažených k datumu, času a zeměpisným souřadnicím 12.A1 12.A2 Typ 12.A1 - 1P / 16 A Typ 12.A2 - 2P / 16 A • funkce: astro-ZAP, astro-VYP, impuls 1 s...
PAGE 5
ŘADA ŘADA 12 Hodiny spínací, 16 A 12 elektronické 1-kanálové spínací hodiny - týdenní programem - nastavení tlačítky 12.21 12.22 12.71 Typ 12.21 - 1P / 16 A - šířka 35,8 mm Typ 12.22 - 2P / 16 A - šířka 35,8 mm Typ 12.71 - 1P / 16 A - šířka 17,8 mm • nejkratší programovatelný interval 1 min • interní baterie pro nastavení při výpadku provozního napájení • impulsní výstup 1 s...
PAGE 6
ŘADA 12 ŘADA 12 Hodiny spínací, 16 A Objednací kód Příklad: řada 12, elektronické spínací hodiny, 1P/16 A, napájení (110...230) V AC/DC. 1 2 .
PAGE 7
ŘADA ŘADA 12 Hodiny spínací, 16 A 12 Všeobecné údaje Izolační vlastnosti 12.51, 12.61, 12.62, 12.81, 12.A1, 12.A2 Napěťová pevnost mezi cívkou a kontakty V AC 4000 Napěťová pevnost rozepnutých kontaktů 12.01, 12.11, 12.31, 12.21, 12.22, 12.
PAGE 8
ŘADA 12 ŘADA 12 Hodiny spínací, 16 A Schéma připojení L L N N Typ 12.11 poloha přepínače: = trvale VYP = automatický provoz I = trvale ZAP Typ 12.01 poloha přepínače: = trvale VYP AUTO = automatický provoz I = trvale ZAP L L N N Typ 12.31 poloha přepínače: = trvale VYP AUTO = automatický provoz I = trvale ZAP L L N N Typ 12.71 8 Typ 12.21 12.22 Typ 12.51 12.81 I-2018, www.findernet.
PAGE 9
ŘADA ŘADA 12 Hodiny spínací, 16 A 12 Schéma připojení L L N N Typ 12.61 12.A1 Typ 12.62 12.A2 I-2018, www.findernet.
PAGE 10
ŘADA 12 ŘADA 12 Hodiny spínací, 16 A 2 způsoby programování 12.51, 12.61, 12.62, 12.81, 12.A1, 12.A2 “smart” “klasické” programování pomocí NFC technologie ze smartphonu s Finder sadou - Android App programování joystikem Sada Finder pro programování Jakmile se sada App Finder stáhne a instaluje, je možné stávající program ve spínacích hodinách přečíst nebo programovat spínací hodiny s maximální flexibilitou, měnit jednotlivé údaje a uložit nastavené časy přímo ve smartphonu.
PAGE 11
ŘADA ŘADA 12 Hodiny spínací, 16 A 12 Rozměry 12.01 šroubové svorky 12.11 šroubové svorky 12.21 šroubové svorky 12.22 šroubové svorky I 12.51/12.81 šroubové svorky I-2018, www.findernet.cz 12.
PAGE 12
ŘADA 12 ŘADA 12 Hodiny spínací, 16 A Rozměry 12.71 šroubové svorky 12.61 / 12.A1 šroubové svorky 12.62 / 12.A2 šroubové svorky I-2018, www.findernet.
PAGE 13
ŘADA ŘADA 12 Hodiny spínací, 16 A 12 Výměna baterie u 12.51, 12.61, 12.62, 12.81, 12.A1, 12.A2 Režim úsporný (spořící energii) Není-li připojeno napájecí napětí, přepnou se spínací hodiny do úsporného režimu. Displej a jeho podsvícení se vypne (zobrazeny zůstanou pouze čárky zobrazující 24 hodin), aktuální čas běží dále. Displej se zapne krátkým centrálním stiskem joysticku, čímž se zobrazí aktuální čas, nastavené časy zapnutí a vypnutí a stav kontaktů 11-14 (bliká symbol zástrčky).
PAGE 14
, a k i n h c e t á v o k t o s r o k v o i l p h e l o p s á v o k č i p š
