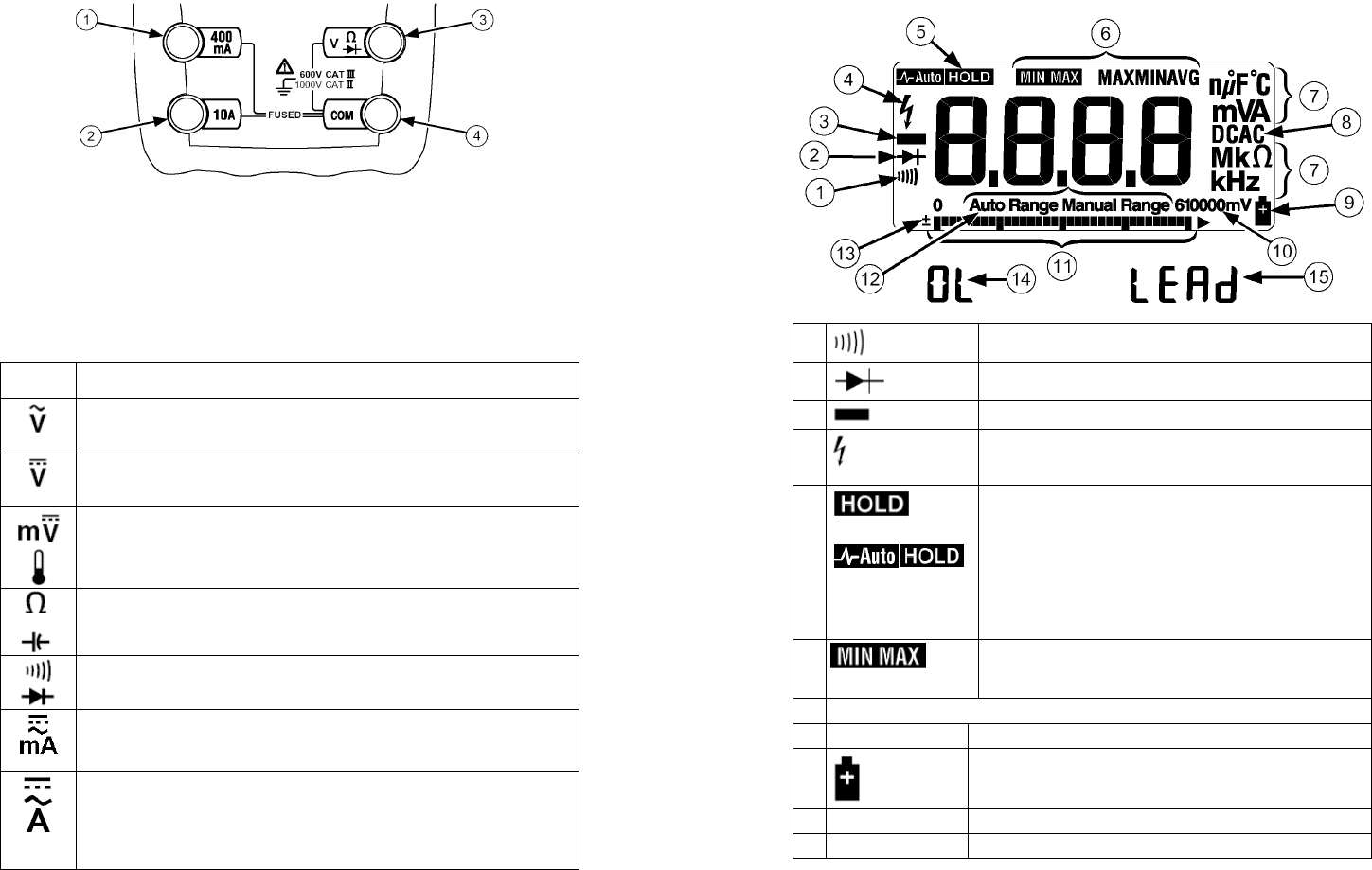

Zdířky k připojení měřících kabelů
1 Zdířka „400 mA“ (jištěná pojistkou 440 mA) pro měření stejnosměrných i střídavých
proudů až do hodnoty 400 mA (max. 600 mA po dobu 18 hodin).
2 Zdířka „10 A“ (jištěná pojistkou 11 A) k měření stejnosměrného a střídavého proudu
v rozsahu do „10 A“ (max. 20 A po dobu 30 sekund).
3
Společná zdířka pro měření napětí, odporu, frekvence, kapacity, pro provádění testu
diod a průchodnosti obvodů, u modelu „FLUKE 179“ též k měření teploty, [(+)] (plus
pól).
4 Společná zdířka „COM“ pro provádění všech měření, [(-)] (minus pól).
Polohy otočného přepínače funkcí měření
OFF
Vypnutí přístroje
Hz
Měření střídavého napětí od 0,1 mV do 1000 V
Měření frekvence od 2 Hz do 99,99 kHz
Hz
Měření stejnosměrného napětí od 0,1 mV do 1000 V
Měření frekvence od 2 Hz do 99,99 kHz
Měření stejnosměrného napětí od 0,1 mV do 600 mV
Měření teploty od – 40 °C do + 400 °C (pouze model „179“)
Měření odporu od 0,1 Ω do 50 MΩ
Měření kapacity od 1 nF do 9999 µF
Akustická kontrola průchodnosti obvodu 2 kHz (< 25 Ω až > 250 Ω)
Testování diod („OL“ při vyšším napětí než 2,4 V)
Hz
Měření stejnosměrného nebo střídavého proudu od 0,01 mA do 600 mA
Měření frekvence od 2 Hz do 99,99 kHz
Hz
Měření stejnosměrného nebo střídavého proudu od 0,01 A do 10 A
(max. 20 A po dobu 30 sekund)
> 10,00 A – zobrazení na displeji bliká
> 20,00 A – zobrazení symbolu přetečení rozsahu „OL“
Měření frekvence od 2 Hz do 99,99 kHz
Měření efektivních hodnot střídavého napětí a proudu až do frekvence 1 kHz.
4
Zobrazení na displeji
1
Akustická kontrola průchodnosti obvodů.
2
Testování diod.
3
Záporné naměřené hodnoty.
4
Potenciálně nejisté (nebezpečné) napětí ≥ 30 V
nebo přepětí (překročení měřícího rozsahu
„OL“ = overload).
5
Funkce podržení zobrazení naměřené hodnoty na displeji.
V režimu „MIN-MAX-AVG“ dojde k přerušení zobrazování těchto
hodnot.
Funkce automatického podržení zobrazení naměřené hodnoty
na displeji. Zobrazená naměřená hodnota zůstane na displeji
přístroje zobrazena tak dlouho, dokud přístroj nezměří další
stabilní hodnotu, poté se z přístroje ozve akustický signál
(pípnutí) a na jeho displeji
se zobrazí nová naměřená hodnota.
6
MAX MIN AVG
Aktivace režimu zobrazení naměřených minimálních
a maximálních hodnot.
Zobrazení maximální a minimální střední hodnoty.
7
nµ F, °F, °C, mVA, Mk
Ω
, kHz = jednotky měření
8 DC, AC
Stejnosměrný proud (DC), střídavý proud (AC).
9
Symbol slabé (vybité) baterie při jejím napětí 6 V ± 0,2 V.
10 610000 mV
Všechny možné měřící rozsahy.
11 Čárový diagram
Analogové (segmentové) zobrazení naměřené hodnoty.
