12 Auto Range
Automatické přepínání měřících rozsahů.
Volba rozsahu s nejlepším možným rozlišením zobrazení
naměřené hodnoty.
Manual Range
Ruční přepínání měřících rozsahů.
13
±
Polarita naměřené hodnoty zobrazované na čárovém
diagramu.
14

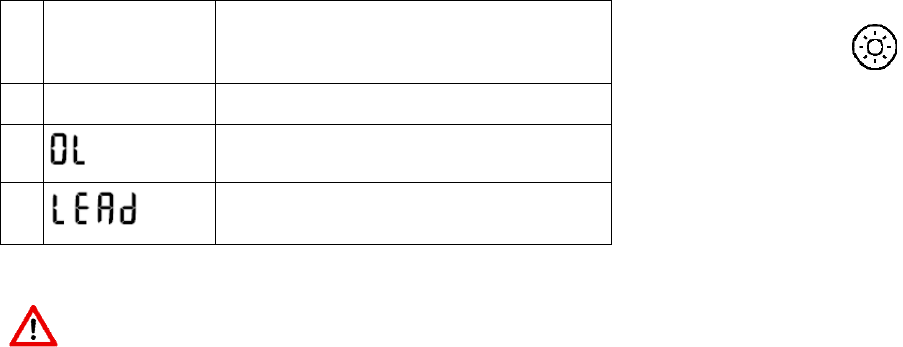

Překročení měřícího rozsahu (overload) nebo signalizace
přerušeného obvodu (viz měření odporů a testování diod či
průchodnosti obvodů).
15
Kontrola správného připojení měřících kabelů.
Toto zobrazení se objeví na displeji přístroje po přepnutí
otočného přepínače funkcí měření do polohy „mA“ nebo „A“
Provádění měření
Nikdy nepřekračujte max. povolené vstupní veličiny Buďte zvláště opatrní při
měření napětí vyšších než 25 V
ef
AC (rms) nebo 35 V DC. Nedotýkejte se
elektrických vodičů – hrozí nebezpečí úrazu elektrickým proudem.
Před změnou funkce měření odpojte měřící kabely od měřeného objektu.
Používejte k měření pouze přiložené měřící kabely. Před každým měřením
zkontrolujte měřící kabely (jejich hroty), zda nedošlo k poškození izolace a dále
zkontrolujte správné připojení těchto kabelů. Poškozené měřící kabely v žádném
případě nepoužívejte.
a) Volba měřících rozsahů, zapnutí a vypnutí DMM
Jednotlivé měřící rozsahy (funkce měření) zvolíte otočným přepínačem
(jeho otočením do příslušné polohy). Poloha přepínače „OFF“ znamená vypnutí přístroje.
b) Volby zvláštních funkcí, které můžete provést při zapínání přístroje
Při zapínání přístroje (při nastavování otočného přepínače z polohy „OFF“ do jiné polohy)
můžete provést aktivaci nebo deaktivaci následujících funkcí:
1.
Podržte déle stisknuté tlačítko „HOLD“. Na displeji přístroje se zobrazí všechny jeho
segmenty. Po uvolnění stisknutí tohoto tlačítka se na displeji přístroje zobrazí číslo
jeho software a poté se opět objeví na displeji normální zobrazení.
2.
Delším stisknutím tlačítka „MIN MAX“ vypnete funkci akustického signálu.
Z přístroje se nebude dále ozývat pípání (například v režimu „AutoHOLD“).
3.
Delším stisknutím tlačítka „RANGE“ přepnete přístroj do takzvaného „vyhlazeného“ režimu
měření, který ztlumí kolísání zobrazení na displeji při rychle se měnících (nestabilních)
naměřených hodnotách pomocí digitálního filtrování.
4.
Delším stisknutím „ŽLUTÉHO“ tlačítka vypnete funkci automatického vypínání přístroje
– viz kapitola „Funkce automatického vypínání přístroje“
5. Pouze model „179“: Delším stisknutím tlačítka osvětlení displeje provedete deaktivaci
automatického osvětlení displeje – viz odstavec „d) Zapnutí podsvícení displeje (pouze
model „179“)“.
Deaktivaci těchto funkcí provedete vypnutím přístroje.
c) Volba druhých funkcí měření (ŽLUTÉ tlačítko)
Stisknutím tohoto tlačítka provedete přepnutí přístroje na druhé funkce měření, které jsou žlutě
označeny po obvodu otočného přepínače, například k měření stejnosměrného proudu
v rozsahu mA, A, Hz, měření kapacity nebo test diod či měření teploty (pouze model „179“).
6
d) Zapnutí osvětlení displeje (pouze model „179“)
Stisknutím tohoto tlačítka provedete zapnutí nebo vypnutí zadního podsvětlení (podsvícení)
displeje. Osvětlení displeje zůstane po stisknutí tohoto tlačítka zapnuto po dobu 2 minuty
a poté dojde k jeho automatickému vypnutí.
e) Ruční nebo automatické přepínání měřících rozsahů
• V režimu automatického přepínání zvolí měřící přístroj automaticky měřící rozsah
s nejlepším možným rozlišením.
• V režimu ručního přepínání si sami zvolíte požadovaný měřící rozsah.
Bezprostředně po zapnutí přístroje se na jeho displeji zobrazí symbol „Auto Range“,
který znamená režim automatického přepínání měřících rozsahů. V tomto případě, zvolíte
režim zobrazení „MIN-MAX-AVG“, bude automatické přepínání měřících rozsahů deaktivováno
– viz odstavec „f) Režim zobrazení minimálních, maximálních a středních hodnot“.
Přepnutí do režimu ručního přepínání měřících rozsahů provedete následujícím
způsobem:
1.
Režim ručního přepínání měřících rozsahů zapnete stisknutím tlačítka „RANGE“.
Na displeji přístroje se zobrazí symbol „Manual Range“.
2.
Pokud v tomto režimu stisknete dále tlačítko „RANGE“, přepnete tím přístroj na vyšší měřící
rozsah. Po několika přepnutích po volbě nejvyššího možného rozsahu se přístroj opět
přepne na nejnižší měřící rozsah.
Upozornění: Ručně nelze přepínat měřící rozsahy poté, zvolíte-li funkci měření
minimálních, maximálních a středních hodnot (MIN-MAX-AVG), funkci podržení zobrazení
naměřené hodnoty na displeji („HOLD“ i „AutoHOLD“). Pokud v tomto případě stisknete
tlačítko „RANGE“, ozve se z přístroje akustický signál (pípnutí), který Vás upozorní na
nedovolenou manipulaci s přístrojem a zvolený měřící rozsah zůstane nezměněn.
Příslušný rozsah měření musíte ručně nastavit dříve, než zvolíte režim zobrazení
„MIN-MAX-AVG“ – viz odstavec „f) Režim zobrazení minimálních, maximálních a středních
hodnot
“.
Zpětné přepnutí do režimu automatického přepínání měřících rozsahů provedete
následujícím způsobem:
3.
Režim ručního přepínání měřících rozsahů ukončíte dlouhým stisknutím tlačítka „RANGE“
(které podržíte stisknuté asi 1 sekundu) nebo otočením otočného přepínače funkcí měření
do jiné polohy. Na displeji přístroje se zobrazí opět symbol automatického přepínání
měřících rozsahů „Autol Range“.
f) Režim zobrazení minimálních, maximálních a středních hodnot
V tomto režimu (dále jen „MIN-MAX-AVG“) zobrazíte nejnižší a nejvyšší naměřené
hodnoty jakož i průběžně vypočítané střední hodnoty. Jakmile přístroj změří novou
minimální nebo maximální hodnotu, ozve se z něho akustický signál (pípnutí).
Upozornění:
Přesnost zobrazení v režimu „MIN-MAX-AVG“ odpovídá specifické přesnosti zvolené funkce
měření ± 12 míst pro změny trvající delší dobu než 200 ms (± 40 míst při měření střídavého
napětí a proudu).
Typická doba odezvy k zjištění odchylky 80 % trvá 100 ms.
Tento režim zobrazení zvolíte a vypnete následujícím způsobem:
1. Zkontrolujte, zda jste otočným přepínačem zvolili požadovanou funkci měření a zda jste
ručně nastavili příslušný rozsah měření (automatické přepínání měřících rozsahů je
v režimu „MIN-MAX-AVG“ deaktivováno).
