User manual
7
2.
Stiskněte krátce tlačítko „MIN MAX“. Na displeji měřícího přístroje se zobrazí symbol
„ “ a „MAX“ a poté maximální naměřená hodnota.
3.
Stiskněte znovu krátce tlačítko „MIN MAX“. Na displeji měřícího přístroje se zobrazí symbol
„ “ a „MIN“ a poté minimální naměřená hodnota.
4.
Stiskněte znovu krátce tlačítko „MIN MAX“. Na displeji měřícího přístroje se zobrazí symbol
„ “ a „AVG“ a poté vypočtená střední hodnota. Dalším stisknutím tlačítka „MIN
MAX“ zobrazíte opět na displeji přístroje aktuálně naměřenou hodnotu.
5. Nebudete-li chtít vymazat tyto hodnoty z paměti přístroje a budete-li chtít udělat přestávku
mezi těmito zobrazeními, stiskněte tlačítko „HOLD“. Na displeji přístroje se zobrazí symbol
„ “. Budete-li chtít pokračovat v zobrazení těchto hodnot, stiskněte znovu tlačítko
„
HOLD
“. Z displeji přístroje zmizí symbol „
“.
Vypnutí tohoto režimu zobrazení a vymazání hodnot „MIN-MAX-AVG“ z paměti:
6. Tento režim ukončíte a příslušné hodnoty vymažete z paměti dlouhým stisknutím tlačítka
„MIN MAX“ (které podržíte stisknuté asi 1 sekundu) nebo otočením otočného přepínače
funkcí měření do jiné polohy.
g) Funkce podržení zobrazení naměřené hodnoty na displeji přístroje
Nepoužívejte funkce „HOLD“ nebo „AutoHOLD“ k zjištění, zda vedou obvody
elektrický proud. Nestabilní nebo jinak rušené naměřené hodnoty nebudou
zaznamenávány a správně zobrazovány.
• V režimu „HOLD“ dochází k podržení zobrazení aktuálně naměřené hodnoty na displeji
přístroje.
• V režimu „AutoHOLD“ podrží přístroj zobrazení naměřené hodnoty tak dlouho na svém
displeji, dokud nezaregistruje novou stabilní hodnotu. Poté se z přístroje ozve akustický
signál (pípnutí) a na jeho displeji se zobrazí nová naměřená hodnota.
1. Pokud vedete například protokol naměřených hodnot a chcete-li si poznamenat
momentálně naměřenou hodnotu, stiskněte 1 x tlačítko „HOLD“. Po stisknutí tohoto tlačítka
se na jeho displeji zobrazí symbol a „zamrzne“ na něm zobrazení momentálně
naměřené hodnoty.
2.
Režim „AutoHOLD“ zapnete dalším stisknutím tlačítka „HOLD“.
Na displeji přístroje se zobrazí symbol .
3. Uvolnění zobrazení na displeji pro další měření (vypnutí této funkce) provedete opětovným
stisknutím tlačítka „HOLD“, které podržíte stisknuté po dobu 1 sekundy (na displeji se
zobrazí momentálně naměřená hodnota), nebo po nastavení jiné funkce měření otočným
přepínačem.
Schématické znázornění provádění následujících měření
Následující vyobrazení znázorňují provádění následujících měření:
• Měření stejnosměrných a střídavých napětí (DC, AC)
• Měření odporu
• Měření kapacity
• Měření průchodnosti obvodů (s akustickou signalizací)
• Měření teploty (pouze model „FLUKE 179“)
• Testování diod
Při měření napětí postupujte následovně:
Zapojte při vypnutém přístroji měřící kabely do přístroje správnou polaritou.
8

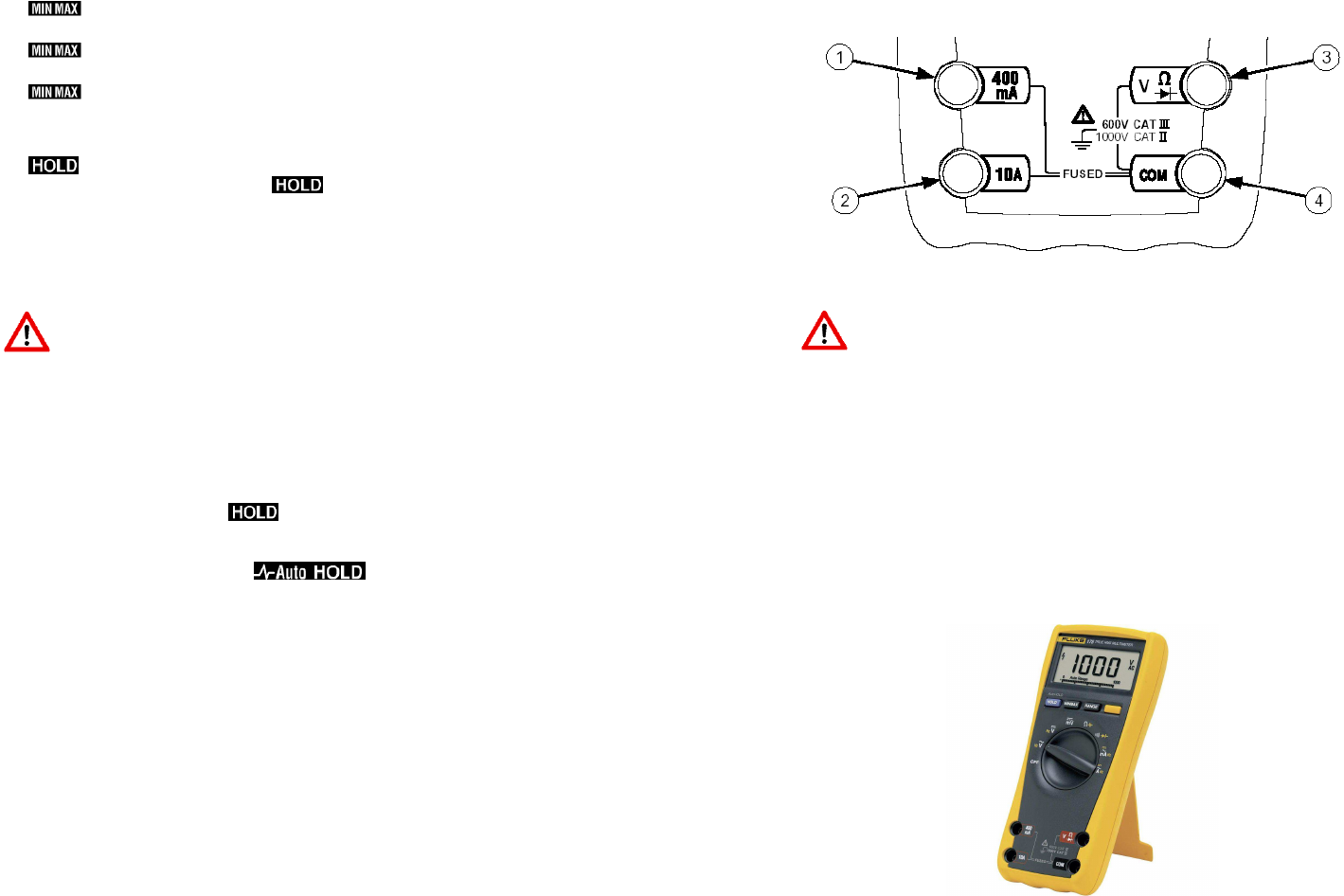

Konektor červeného kabelu zatrčte do zdířky [3], konektor černého kabelu zapojte do zdířky
„COM“ [4].
Otočným přepínačem zvolte požadovanou funkci měření. Při měření kapacity, teploty
a při testování diod musíte stisknout ještě žluté tlačítko.
Před měřením kapacity (kondenzátorů), odporů (rezistorů), před testováním diod
(polovodičových součástek) a před prováděním akustické kontroly průchodnosti
obvodů zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené
objekty nebyly pod napětím.
Nikdy neměřte nabité kondenzátory, neboť jejich vybitím přes měřící přístroj
by mohlo dojít k jeho poškození. Před měřením vybijte každý kondenzátor.
Dejte při vybíjení kondenzátorů obzvláštní pozor v místnostech, kde se vyskytuje
zvířený prach, výbušné plyny nebo výpary. V těchto případech hrozí nebezpečí
výbuchu! Neprovádějte měření kapacity kondenzátorů, které jsou zabudovány
do
zapojení a obvodů pod napětím.
Upozornění!
Pokud se před naměřenou hodnotou (DC) objeví znaménko minus „-“, je měřený proud
záporný (nebo je záporné měřené napětí) nebo jste prohodili měřící kabely.
Pokud provádíte měření odporu, dávejte pozor na to, aby měřící body, kterých se dotýkáte
měřícími hroty, nebyly pokryty nečistotou, olejem, pájecím lakem (kalafunou) nebo podobnými
látkami. Takovéto okolnosti mohou zkreslit měření.
Objeví-li se na displeji symbol „OL“ (overload = přetečení), došlo k překročení měřícího
rozsahu (příliš vysoký a nezměřitelný odpor) nebo je měřený okruh přerušen.
