Montage tips inbouwventilator

Deze handleiding is bedoeld voor de installateur van het toestel en bevat belangrijke informatie

over installatie, gebruik, onderhoud en storingen van het toestel.

De installateur is aansprakelijk voor de installatie en de ingebruikname van de unit.

Hoewel deze handleiding met uiterste zorg is samengesteld kunnen er geen rechten aan worden

ontleend.



Locatie en installatie

1. Plaats de ventilator zo hoog mogelijk, minimum hoogte mag niet minder dan 2,3 m vanaf de

grond zijn.

2. Minstens 110mm van de randen van het oppervlak waarop de ventilator gemonteerd wordt tot het

centrum van het gat.

3. Monteer de ventilator zo dicht mogelijk bij de de bron van dampen en geuren, maar ver genoeg

van iedereen, die een bad of douche nemen, om niet te worden aangeraakt.

4. Als de ventilator aan in een kamer met gashaard, wandverwarming met niet-balans rookkanaal

worden geïnstalleerd, is het de installateurs de verantwoordelijkheid om ervoor te zorgen

voldoende vervangende lucht is beschikbaar, zodat er geen lucht terug door sluiter wordt

getrokken.

5. Als de ventilator in de keuken geïnstalleerd wordt, mag hij niet rechtstreeks boven een kookplaat

of grill op oogniveau bevestigd worden.

6. Zo ver mogelijk verwijderd van en tegenover de voornaamste bron van luchtverversing om een

luchtstroom in de kamer te verzekeren (b.v. tegenover een binnendeur).

7. Niet waar de omgevingstemperatuur hoger kan stijgen dan 50 ̊C.

DEZE APPARATEN ZIJN DUBBEL GEÏSOLEERD EN HEBBEN GEEN AARDVERBINDING

NODIG.

Waarschuwing: schakel altijd de netspanning uit tijdens installatie.

Installatie

1. Schakel de netspanning uit voordat u begint met installatie

2. Verwijder de voorkap van de ventilator.

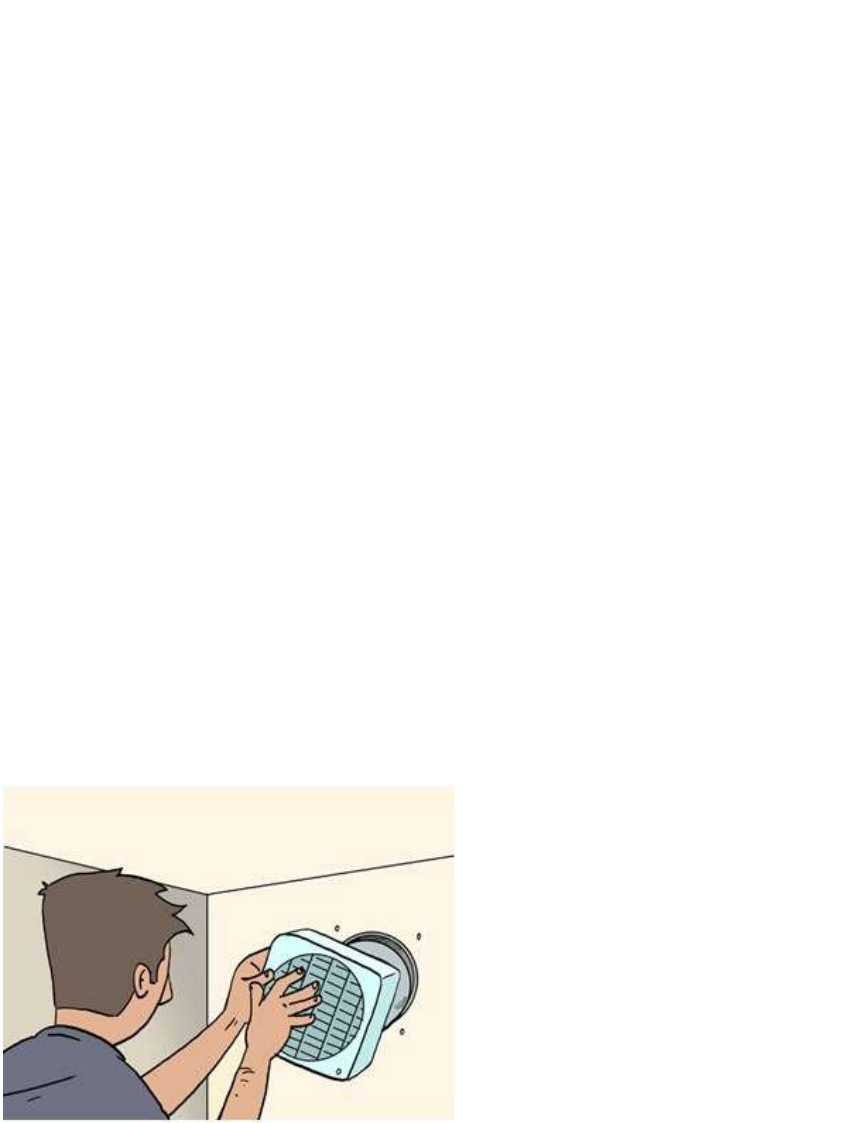

3. Plaats de ventilator in het gat (100-125mm) en markeer de 4 bevestigingspunten en de

kabeldoorvoer.

Summary of content (6 pages)

PAGE 1
Montage tips inbouwventilator Deze handleiding is bedoeld voor de installateur van het toestel en bevat belangrijke informatie over installatie, gebruik, onderhoud en storingen van het toestel. De installateur is aansprakelijk voor de installatie en de ingebruikname van de unit. Hoewel deze handleiding met uiterste zorg is samengesteld kunnen er geen rechten aan worden ontleend.  Locatie en installatie 1. Plaats de ventilator zo hoog mogelijk, minimum hoogte mag niet minder dan 2,3 m vanaf de grond zijn.
PAGE 2
4. Breng de kabels door het kabeldoorvoer en bevestig de ventilator met geleverde schroef en pluggen. 5. Sluit de ventilator elektrisch aan (zie aansluiting elektra) 6. Plaats de voorkop je terug. 7. Schakel de netspanning in. Aansluiting elektra Standaard zonder licht Verbindt de nul draad met de ventilator, de nul draad is altijd blauw en wordt op de ventilator aangeduid met de letter N.
PAGE 3
Timer of vochtsensor zonder licht Verbindt de nul draad met de ventilator, de nul draad is altijd blauw en wordt op de ventilator aangeduid met de letter N. Verbindt de fase draad met de ventilator, de fase draad is altijd bruin. Fase draad (bruin) zonder tussenkomst van schakelaar sluit je aan op de plek die aangegeven wordt met de letter L. Deze draad is nodig voor de werking van timer en vochtsensor. Deze functies hebben constante spanning nodig.
PAGE 4
Opmerking: bedrading werken moeten door een gekwalificeerde elektricien worden uitgevoerd. Werking Om een goede werking van de ventilator te verzekeren is een goede luchttoevoer noodzakelijk. Hierdoor kan frisse lucht toestromen om de door de ventilator afgevoerde hoeveelheid te vervangen. Een dergelijke luchttoevoeropening kan men verkrijgen door het aanbrengen van een spleet (circa 2 cm) onder de toegangsdeur, het plaatsen van een rooster in de toegangsdeur, etcetera.
PAGE 5
van de buitenlucht de ventilator langer blijft doordraaien. Trekkoord: Badkamerventilator met trekkoord schakelaar kan je gebruiken zonder tussenkomst van de lichtschakelaar, je sluit de de ventilator direct op het netspanning en schakelt met trekkoord aan en uit. Badkamerventilator met trekkoord gebruik je op plekken waar het niet mogelijk is om te aansluiten in combinatie met lichtschakelaar. Je kan ook een stekker gebruiken, waardoor je het ook kan gebruiken op het stopcontact.
PAGE 6
  - Raak het apparaat nooit aan met natte handen. - Raak het apparaat nooit aan wanneer u blootvoets bent. Laat kinderen of geestelijk minder valide personen het apparaat niet bedienen zonder toezicht. Gebruik het toestel niet in aanwezigheid van brandbare of vluchtige substanties zoals alcohol, insecticiden, benzine etc.
