GEH-6385 Reference and Troubleshooting, 2300 V Drives Chapter 4 Wizards
•
••
•
4-19
Drive Commissioning: Run Ready Permissive
String
Bypass Q/C stop
This parameter removes Coast stop active and Quick stop active from the Ready to
run permissive, when they are normally included. Bypass Q/C stop should be set to
Yes if Normal stop mode is set to Quick stop or Coast stop.
(Also see Stopping Commands and Modes.)
Drive Commissioning: Starting and Stopping the
Drive
Select the signals used to drive the following functions:
Parameter Description
Run permissive sel When used, this parameter selects a variable that
populates Run permissive.
When unused, Run permissive is always set to True.
Run request select
Selects the variable that drives Run request. This
input is only active in “Remote mode” (Local mode
active is False). The sequencer normally treats the
signal as a +/- edge-triggered input to set Run
request. However, if Stop PB select is used, the
sequencer looks only at the + edge of the signal to set
Run request.
Jog request select Selects the variable that drives Jog request. This
input is only active in “Remote mode.” It is treated as
a +/- edge-triggered input.
Reverse select
Selects the source of the boolean which can be used
to reverse the remote speed reference.

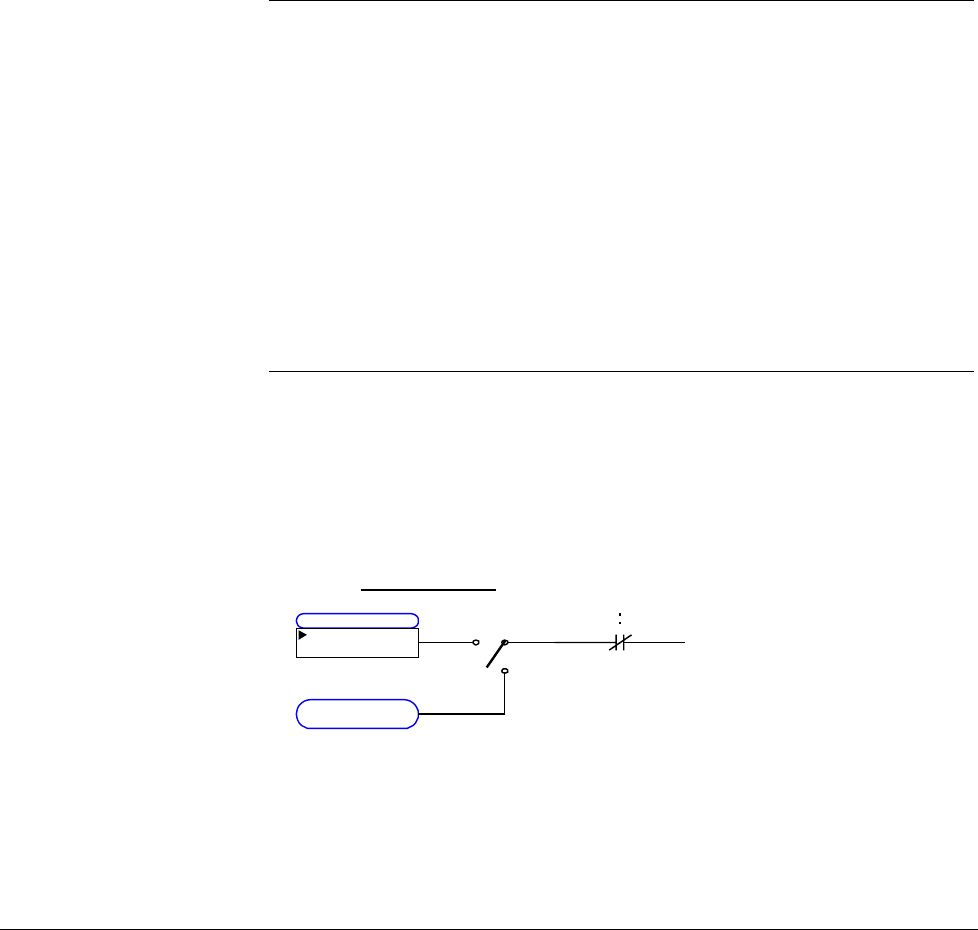

Drive Commissioning: Manual Reference
When Manual Reference is selected, the running speed reference is determined by
the setting of Manual speed ref sel. A fixed manual reference, Speed setpoint 0, is
used when Manual speed ref sel is set to Spd_Setpt. When Manual speed ref sel is
set to Man_Ref_Adr, the running speed reference is supplied by the variable
selected by Man analog ref sel.
@P.Man_Ref_Adr
Speed Setpoint 1
Manual speed ref sel
F
Auto mode select
Manual Reference
