Data Sheet

SINEAX M561 / M562 / M563
mit 1, 2 bzw. 3 Analogausgängen
Programmierbarer Industrie-Multi-Messumformer
Camille Bauer Datenblatt DME M561 / M562 / M563 Ld – 08.14 1

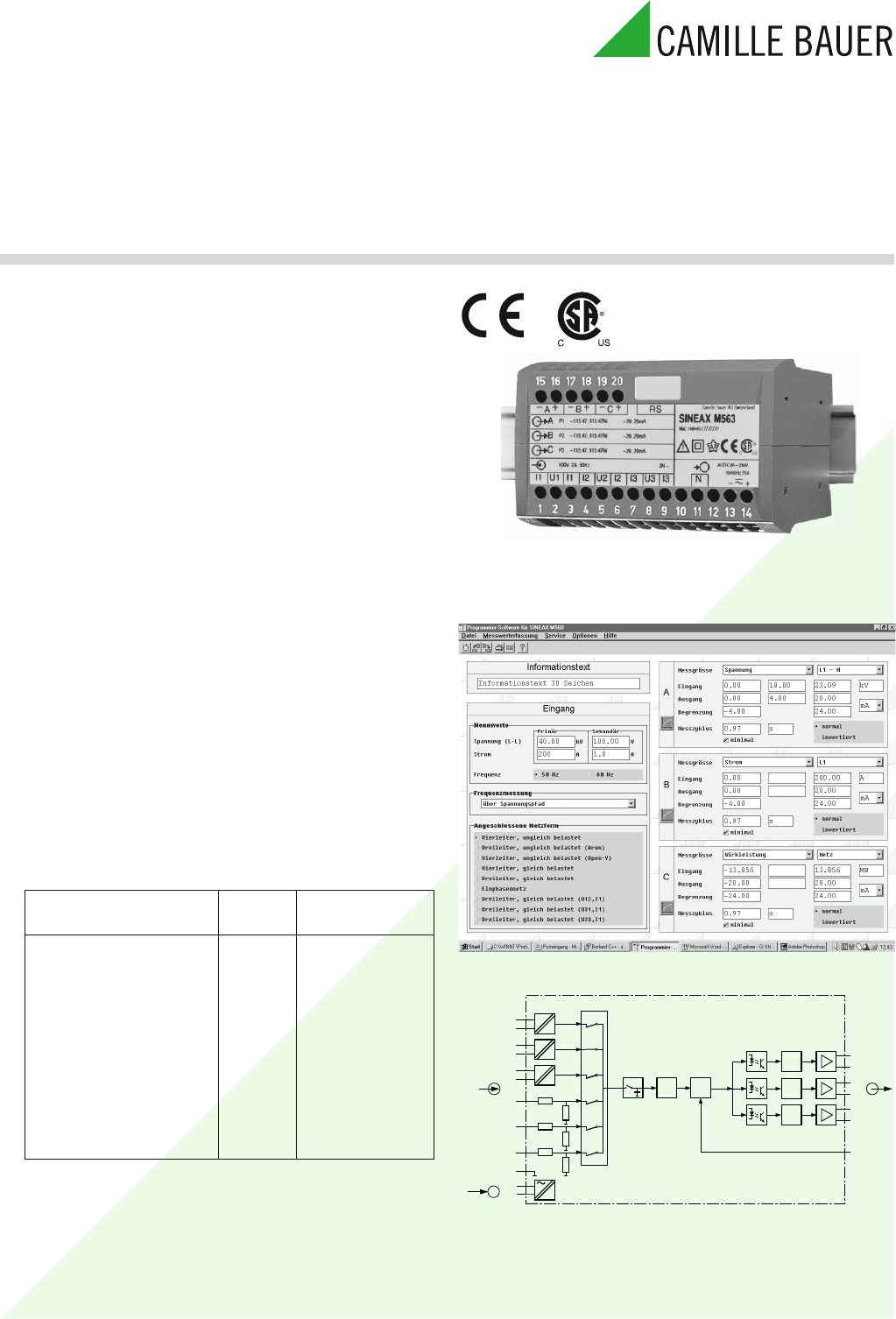

Bild 1. Messumformer SINEAX M 563 im Gehäuse P20/105 auf
Hutschiene aufgeschnappt.
Bild 2. Bildschirm-Ausdruck aus der Konfi gurations-Software (M563).
U
H
12
4
5
6
78
3
A/D
RS 232
D/A
D/A
D/A
A
B
C
9
1 = Eingangswandler (I1, I2, I3)
1 = Spannungsteiler (L1, L2, L3)
2 = Multiplexer
3 = Haltestufe
4 = A/D-Wandler
5 = Mikrocontroller
6 = Galvanische Trennung
7 = D/A-Wandler
8 = Ausgangssstufe
9 = DC-, AC-Netzteil
I
1
I
2
I
3
L
1
L
2
L
3
N
μP
SCI
–
–
Bild 3. Wirkschema (M563).
für die Messung elektrischer Grössen in einem
Starkstromnetz
Verwendung
Der SINEAX M 561 / M 562 / M 563 (Bild 1) ist ein programmierbarer
Messumformer mit einer RS 232 C Schnittstelle. In der Aus-
führung M561 erfasst das Gerät 1 Messgrösse, die galvanisch
getrennt an einem analogen Ausgang zur Verfügung steht. Die
Varianten M562 bzw. M563 messen 2 bzw. 3 Messgrössen
gleichzeitig und verarbeiten sie zu 2 bzw. 3 galvanisch getrennten
Ausgängen.
Die RS 232-Schnittstelle am Messumformer dient dazu, mittels PC
und Software sowohl die Programmierung vornehmen als auch
interessante Zusatzfunktionen abrufen zu können.
Programmieren lassen sich, um die wichtigsten Parameter zu
nennen: alle üblichen Anschlussarten, die Messgrössen, die Be-
messungswerte der Eingangsgrössen, das Übertragungsverhalten
für jede Ausgangsgrösse usw.
Zu den Zusatzfunktionen zählen u.a.: die Anzeige und Aufzeich-
nung der Messwerte auf dem PC-Monitor mit Speicher- und
Auswertefunktionen, die Simulation der Ausgänge sowie der Druck
von Typenschildern.
Der Messumformer erfüllt die wichtigen Anforderungen und Vor-
schriften hinsichtlich Elektromagnetischer Verträglichkeit EMV und
Sicherheit (IEC 1010 bzw. EN 61 010). Er ist nach Qualitätsnorm
ISO 9001 entwickelt, gefertigt und geprüft.
Merkmale / Nutzen
● Gleichzeitige Messung mehrerer Grössen eines Starkstromnetzes
Messgrössen
Eingangs-
Nennstrom
Eingangs-
Nennspannung
Strom, Spannung (rms),
Wirk-/Blind-/Scheinleistung
cosϕ, sinϕ, Leistungsfaktor
Effektivwert des Stromes mit
grosser Einstellzeit (Bimetall-
messfunktion)
Schleppzeigerfunktion für die
Messung des IBs
Frequenz
Mittelwert der Ströme mit Vorzei-
chen der Wirkleistung (nur Netz)
1 bis 6 A
57,7 bis 400 V
(Phasenspannung)
bzw.
100 bis 693 V
(verkettete Spannung)
● Für alle Starkstrom-Netze und Messgrössen
● Universelle Analogausgänge (programmierbar)
● Bis 693 V Eingangsspannung (verkettete Spannung)
● Genauigkeit: Klasse 0,2 (U, I) bzw. 0,5 (andere Grössen)
● Windows-kompatible Software mit Passwortschutz zum Program-
mieren, Daten analysieren, Simulation
● DC-, AC-Netzteil mit sehr grossem Toleranzbereich / Universell
