Table Of Contents
- 1 Sicherheitsmerkmale und -vorkehrungen
- 2 Bedienübersicht - Anschlüsse, Tasten, Drehschalter, Symbole
- 3 Inbetriebnahme
- 4 Bedienfunktionen
- 5 Messungen
- 5.1 Spannungsmessung
- 5.1.1 Gleich- und Mischspannungsmessung V DC und V (DC+AC)
- 5.1.2 Wechselspannungsmessung bei 1 MOhm Lastwiderstand und Frequenzmessung mit zuschaltbarem Tiefpassfilter (nur METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.1.3 Wechselspannungs- und Frequenzmessung V AC und Hz mit zuschaltbarem Tiefpassfilter (nur METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.1.4 Transiente Überspannungen
- 5.1.5 Spannungsmessung über 1000 V
- 5.1.6 Frequenz- und Tastverhältnismessung (nur METRA HIT½X-tra½Outdoor)
- 5.2 Widerstandsmessung „W“
- 5.3 Durchgangsprüfung
- 5.4 Diodenprüfung mit Konstantstrom 1 mA
- 5.5 Temperaturmessung
- 5.6 Kapazitätsmessung (nur METRA HIT½X-tra½Outdoor und METRA HIT½Tech)
- 5.7 Strommessung
- 5.7.1 Gleich- und Mischstrommessung direkt A DC und A (DC+AC) (nur METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.7.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz (nur METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.7.3 Gleich- und Mischstrommessung mit Zangenstromsensor A DC und A (DC+AC) (nur METRA HIT½Tech und METRA HIT½Base)
- 5.7.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz (nur METRA HIT½Tech und METRA HIT½Base)
- 5.7.5 Gleich-, Mischstrom- und Wechselstrommessung mit Zangenstromwandler A DC, A (DC+AC), A AC und Hz (nur METRA HIT½Tech)
- 5.1 Spannungsmessung
- 6 Geräte- und Messparameter
- 7 Schnittstellenbetrieb (nur METRA HIT½X-tra½Outdoor)
- 8 Technische Daten
- 9 Wartung und Kalibrierung
- 10 Zubehör
- 11 Stichwortverzeichnis
12 GMC-I Gossen-Metrawatt GmbH

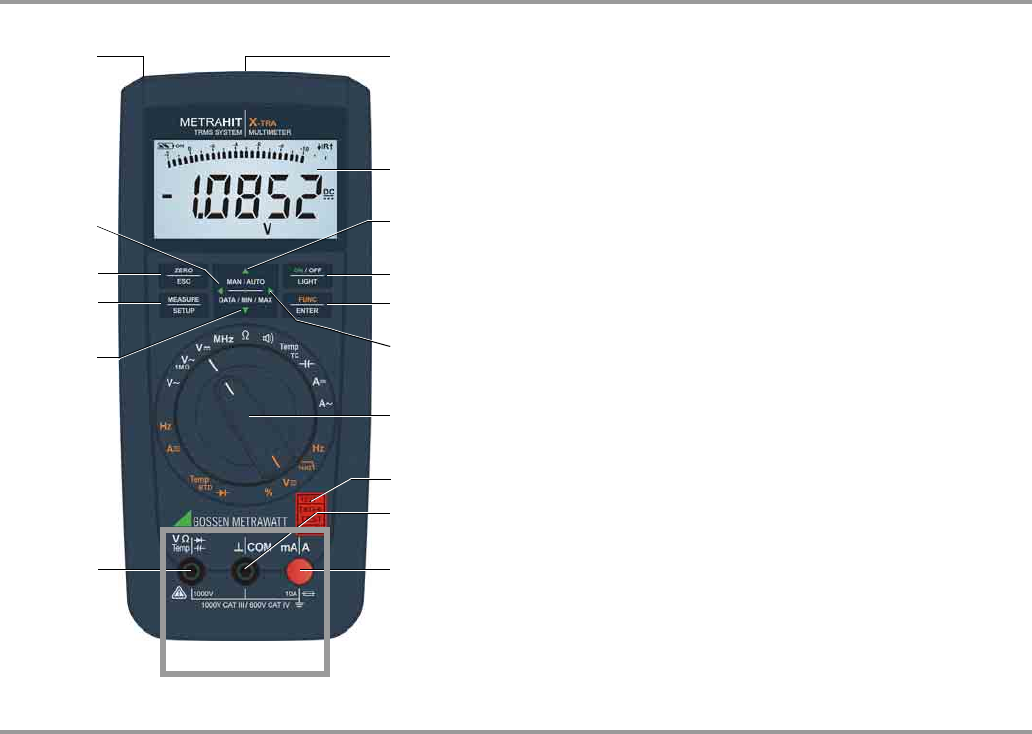

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
2
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 13
2 MAN / AUTO Umschalttaste für manuelle/automatische Messbereichswahl
U Erhöhen von Parameterwerten
Betriebsart Menü:
Auswahl einzelner Menüpunkte entgegen der Flussrichtung
3
ON / OFF | LIGHT
Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus
4 FUNC | ENTER Multifunktionstaste
Betriebsart Menü: Bestätigen der Eingabe (ENTER)
5
Z
Messbereich erhöhen bzw. Dezimalpunkt nach rechts verschieben (Funktion MAN)
6 Drehschalter
für Messfunktionen,
zur Bedeutung der Symbole
siehe Seite 14
7 DKD-Kalibriermarke
8 Anschlussbuchse für Masse/erdnahes Potential
9 Anschlussbuchse für Strommessung mit automatischer Verriegelung
10 Anschlussbuchse für Spannungs-, Widerstands-, Temperatur-, Dioden-
und Kapazitätsmessung (nur METRAHIT⏐X-
TRA⏐OUTDOOR und
METRAHIT⏐TECH) mit automatischer Verriegelung
11 DATA / MIN / MAX
Taste für die Funktion Messwert halten, vergleichen, löschen und MIN/MAX
V Erniedrigen von Werten
Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung
12 MEASURE | SETUP
Taste zum Umschalten zwischen Mess- und Menüfunktion
13 ZERO | ESC
Taste für die Nullpunkteinstellung
Betriebsart Menü: Verlassen der Menüebene und
Rücksprung in eine höhere Ebene,
Verlassen der Parametereingabe
ohne zu speichern
14
Y
Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN)
15 Anschluss für Netzadapter (nur METRAHIT⏐X-TRA⏐OUTDOOR)
16 Infrarot-Schnittstelle (nur METRAHIT⏐X-TRA⏐OUTDOOR)
* METRAHIT⏐BASE:
Strommessung nur über Zangenstromsensor mit Spannungsausgang
1
3
4
16
5
6
9
*
*
→ Kap. 4.3
→ Kap. 3
→ Kap. 5
→ Kap. 7
→ Kap. 6
→ Kap. 3 ff.
→ Kap. 3
13
12
→ Kap. 4.1
10
2
→ Kap. 4.1.2
14
8
max. 1000 V !
11
15
Kap. 4.1 ←
Kap. 4.4 ←
Kap. 6 ←
Kap. 3 ←
Kap. 6 ←
Kap. 3.1 ←
7
→ Kap. 1.2
