GMC-I Gossen-Metrawatt GmbH 27
Messungen V/Hz – Ω – Temp – – A/Hz
5.1.1 Gleich- und Mischspannungsmessung V DC und V (DC+AC)
Hinweis
Nur bei METRAHIT⏐TECH zu beachten:
Stellen Sie im Setup-Menü Stromzange den Parameter CL iP
auf 0FF.
Ansonsten werden sämtliche Messwerte in A und kor-
rigiert um das gewählte Übersetzungsverhältnis für einen ange-
schlossenen Zangenstromsensor angezeigt.
1nFo Z ... Z SET rAtE V ... V CL IP
1 / 10/100/1000 / 0ff
UV
➭ Stellen Sie den Drehschalter entsprechend der zu messenden
Spannung auf V bzw. V .

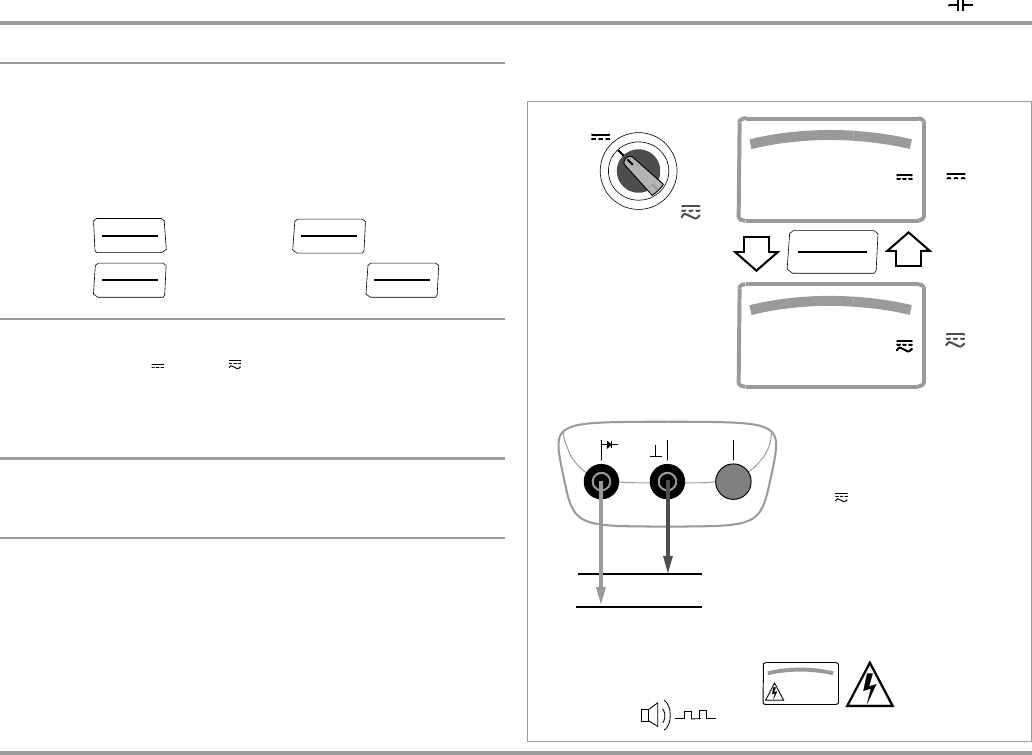

➭ Schließen Sie die Messleitungen wie abgebildet an.
Die Anschlussbuchse „⊥“ sollte dabei an möglichst erdnahem
Potential liegen.
Hinweis
Im Bereich 1000 V warnt Sie ein Intervallton, wenn der
Messwert den Messbereichsendwert überschreitet.
Vergewissern Sie sich, dass kein Strommessbereich („A“) einge-
schaltet ist, wenn Sie Ihr Multimeter zur Spannungsmessung an-
schließen! Werden die Abschaltgrenzwerte der Sicherungen bei
Fehlbedienung überschritten, dann besteht Gefahr für Sie und Ihr
Gerät!
Das Multimeter befindet sich nach dem Einschalten in der Schal-
terstellung V immer im Messbereich 1 V. Sobald die Taste MAN /
AUTO gedrückt wird und der gemessene Wert < 90 mV ist, schal-
tet das Multimeter in den mV-Messbereich.
MEASURE
SETUP
FUNC
ENTER
FUNC
ENTER
FUNC
ENTER
COM
V
Temp
Ω
– (+)
+ (–)
V= : 100 mV…1000 V
020
.
00
V
DC
AC
TRMS
020
.
00
V
DC
V
V
V
V
> 55 V AC oder > 70 V DC:
> 1000 V:
Warnungen vor gefährlichen Spannungen:
max. 1000 V (< 10 kHz)
V: 100 mV…1000 V
Hz: 1Hz … 100 kHz
max. 100 V (> 10 kHz)
P
max
= 3 x 10
6
V x Hz
Messbereiche:
230
.
0
FUNC
ENTER
für U > 100 V
