5.2 Widerstandsmessung „Ω“
➭ Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Fremdspannungen verfälschen das Messergebnis!
Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
➭ Stellen Sie den Drehschalter auf „Ω“.

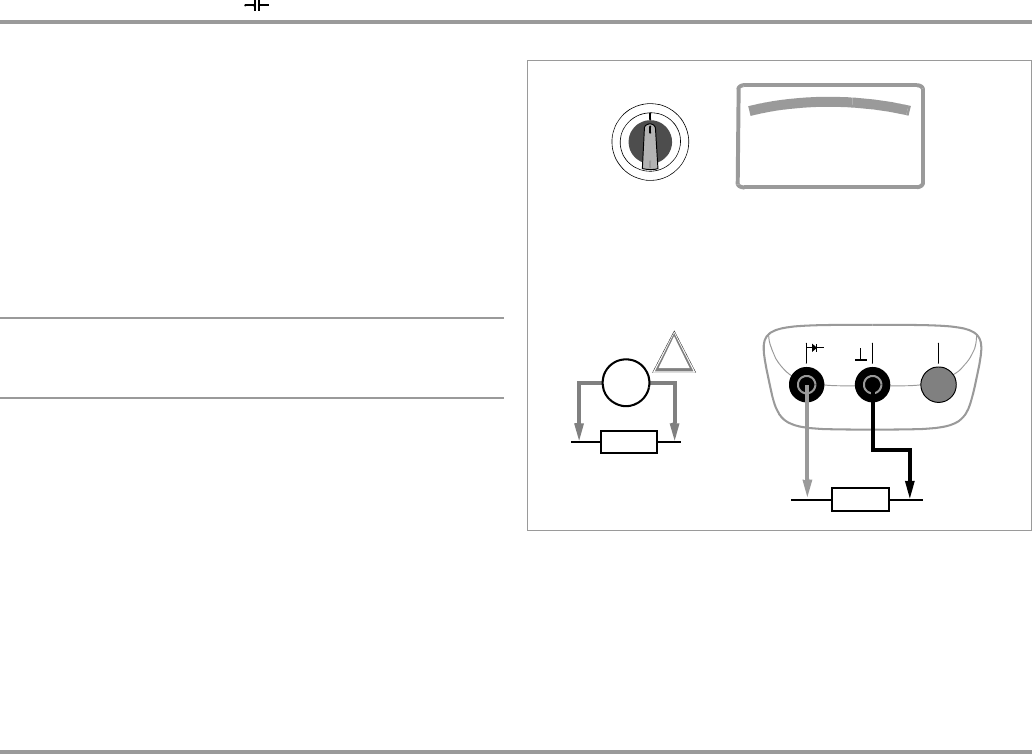

➭ Schließen Sie den Prüfling wie abgebildet an.
Hinweis
Verwenden Sie bei hochohmigen Widerständen kurze oder
abgeschirmte Messleitungen.
Verbesserung der Genauigkeit durch Nullpunkteinstellung
In allen Messbereichen können Sie den Widerstand der Zuleitun-
gen und Übergangswiderstände durch Nullpunkteinstellung elimi-
nieren, siehe Kap. 4.2.
COM
V
Temp
Ω
R
x
R
x
0V !
!
Ω
000
.
00
k
Ω
Ω
100 Ω … 40 MΩ
Messbereiche:
