38 GMC-I Gossen-Metrawatt GmbH
Messungen V/Hz – Ω – Temp – – A/Hz
5.5.2 Messung mit Widerstandsthermometern
(nur METRAHIT⏐X-
TRA⏐OUTDOOR)
➭ Stellen Sie den Drehschalter auf „Temp
TC
“ bzw. „Temp
RTD
“.
Die zuletzt ausgewählte Temperaturmessung bzw. der zuletzt ein-
gestellte Temperatursensor Typ-K oder Pt100/Pt1000 bleibt ge-
speichert und wird entsprechend angezeigt. Wechsel in die je-
weils andere Messfunktion durch FUNC | ENTER.
Der Typ Pt100 oder Pt1000 wird automatisch erkannt und eingeblendet.

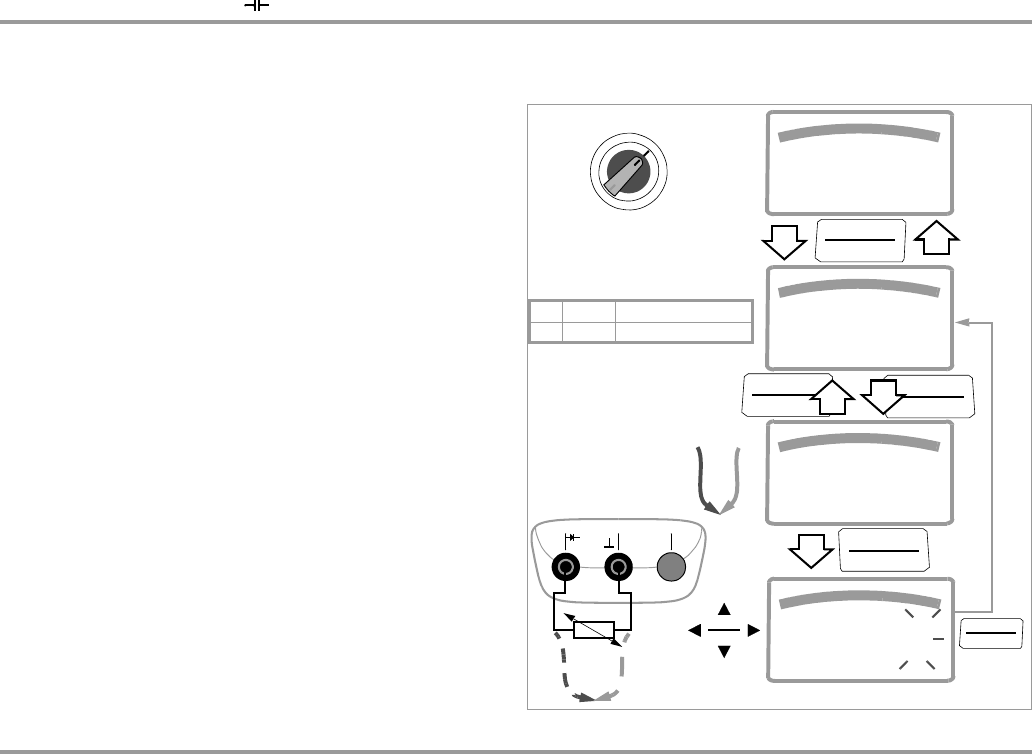

Es bestehen zwei Möglichkeiten, den Zuleitungswiderstand zu
kompensieren:
Automatische Kompensation
➭ Betätigen Sie die Taste ZERO | ESC.
Die Anzeige „Short leads“ erscheint.
Sofern Sie den Zuleitungswiderstand direkt eingeben wollen,
können Sie die folgende Eingabeaufforderung überspringen.
➭ Schließen Sie die Anschlussleitungen des Messgeräts kurz.
Die Anzeige „000.00 “ erscheint. Mit Drücken der Taste FUNC |
ENTER erfolgt eine automatische Kompensation des Wider-
stands der Anschlussleitungen bei zukünftigen Messungen.
Sie
können jetzt den Kurzschluss entfernen, das Gerät ist messbereit.
Zuleitungswiderstand eingeben
➭ Im Menü automatische Kompensation müssen Sie nochmals
die Taste ZERO | ESC betätigen.
➭ Geben Sie den bekannten Widerstand der Anschlussleitungen
über die Cursortasten ein:
Über die Tasten
Y Z wählen Sie die Dekade, d.h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten
VU stel-
len Sie die jeweilige Ziffer ein. Der Defaultwert ist 0,1 Ω. Die
Eingabegrenzen liegen zwischen 0 und 50 Ω.
➭
Mit Drücken von
FUNC | ENTER
wird der eingestellte Wert übernommen
und Sie gelangen zurück zur Messung. Der Zuleitungswiderstand
bleibt auch bei ausgeschaltetem Gerät gespeichert.
COM
V
Temp
Ω
Temp
TC
0023
.
3
°
C
Temp
RTD
Typ-K
0025
.
6
°
C
Pt1000
TC
RTD
000
.
00
Ω
short leads
R L
Zuleitungswiderstand eingeben
automatische
RTD
Kompensation
Messbereiche
RTD Pt 100 –200,0 … +850,0 °C
RTD Pt 1000 –150,0 … +850,0 °C
FUNC
ENTER
FUNC
ENTER
ZERO
ESC
ZERO
ESC
FUNC
ENTER
000
.
50
Ω
R L
