GMC-I Gossen-Metrawatt GmbH 41
Messungen V/Hz – Ω – Temp – – A/Hz

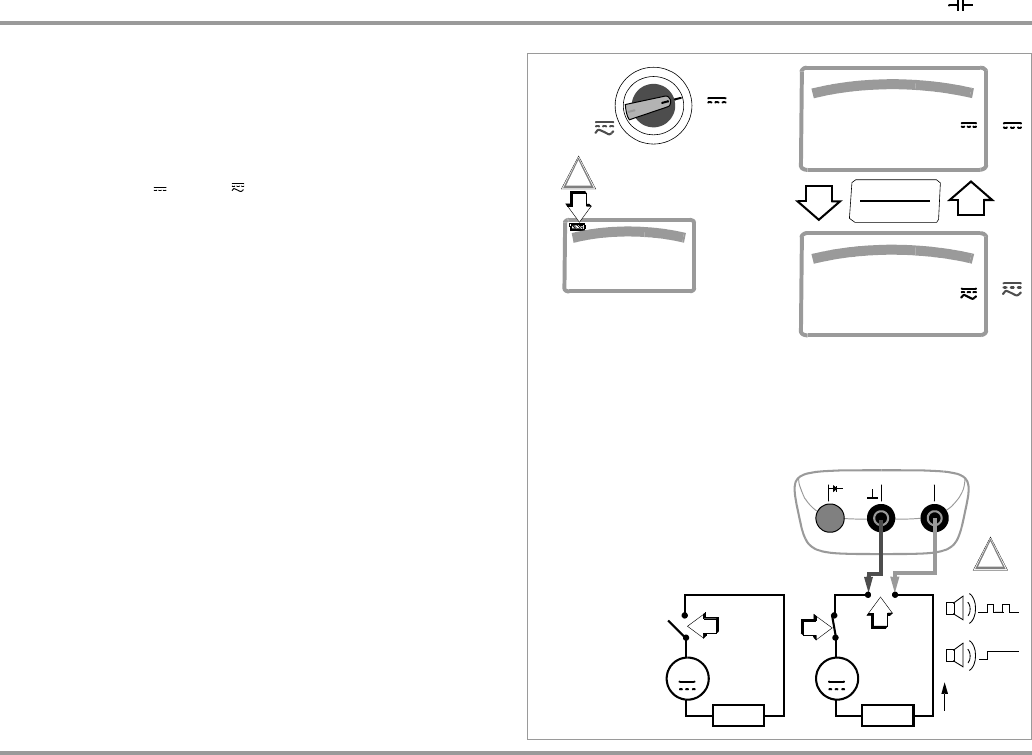

5.7.1 Gleich- und Mischstrommessung direkt A DC und A (DC+AC)
(nur METRAHIT⏐X-
TRA⏐OUTDOOR⏐TECH⏐PRO)
➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.
zum Verbraucher ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
➭ Stellen Sie den Drehschalter entsprechend dem zu messen-
den Strom auf A bzw. A .
➭ Wählen Sie die, der Messgröße entsprechende, Stromart je-
weils durch kurzes Drücken der Multifunktionstaste FUNC | EN-
TER. Bei jedem Drücken der Taste wird abwechselnd zwischen
A DC oder A (DC + AC)
TRMS
umgeschaltet und die Umschal-
tung durch einen Signalton quittiert. Die eingeschaltete Strom-
art zeigt die Symbole DC oder (DC+AC)
TRMS
auf der LCD an.
➭ Schließen Sie das Messgerät sicher (ohne Übergangswider-
stand), wie abgebildet, in Reihe zum Verbraucher an (2).
➭ Schalten Sie die Stromversorgung des Schaltkreises wieder
ein (3).
➭ Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie
nicht im Betriebsmodus Speichern oder Senden sind.
➭ Schalten Sie die Stromversorgung zum Messkreis bzw. zum
Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
➭ Entfernen Sie die Messspitzen von der Messstelle und stellen
Sie den Normalzustand des Messkreises wieder her.
COM mA A
V
Temp
Ω
~
R
x
~
R
x
1
3
2
I > 10 A
!
A
A
003
.
50
A
DC
003
.
50
A
DC
AC
TRMS
A
A
METRAHIT⏐X-TRA/OUTDOOR
METRAHIT⏐PRO
1 A / 10 A (16 A max. 30 s)
100 μA / 1 mA
10 mA / 100 mA
1 A / 10 A (16 A max. 30 s)
8
.
8
.
8
.
8
.
8
!
I > 16 A
Strom
Messbereiche:
Strommessung nur mit
eingelegten Batterien !
FUNC
ENTER
METRAHIT⏐TECH
10 mA / 100 mA
1 A / 10 A (16 A max. 30 s)
